Техническое пособие по диагностике и устранению ошибки DTC P1066: Короткое замыкание на плюс в цепи клапана переключения впускного воздуха
Данный материал представляет собой структурированное техническое руководство для специалистов по ремонту и диагностике автомобильного электрооборудования. В статье детально разбирается код неисправности DTC P1066, его физический смысл, алгоритм поведения системы при обнаружении такого сбоя, а также пошаговая процедура верификации и устранения дефекта. Важно отметить, что интерпретация кода P1066 сильно варьируется в зависимости от марки автомобиля (например, для BMW это может быть CAN-шина Valvetronic, а для Honda или VAG — конкретные исполнительные механизмы), однако в рамках заявленной темы мы рассматриваем исключительно формулировку: «Ventil fur Ansaugluftumschaltung-N335 Kurzschluss nach Plus» (Переключающий клапан впуска воздуха N335: короткое замыкание на плюс), характерную для автомобилей концерна Volkswagen Group (Audi, VW, Seat, Skoda) с бензиновыми двигаторами с изменяемой геометрией впускного коллектора.

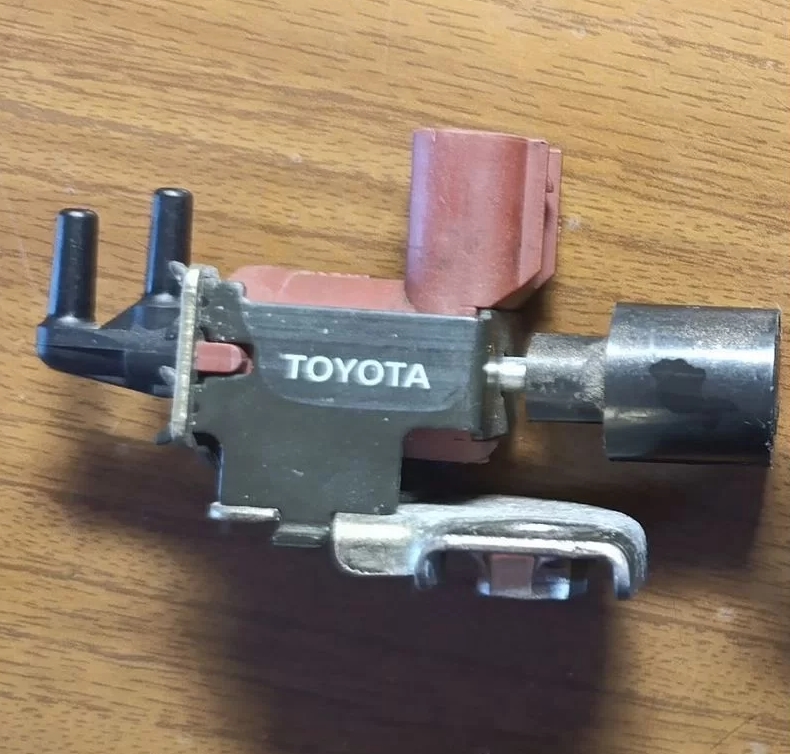

- DTC P1066 Ошибка
- DTC_P1066.jpg (363.35 КБ) 27 просмотров
1. Причины возникновения ошибки DTC P1066 (N335)
Ошибка регистрируется блоком управления двигателя (ECU), когда на диагностическом выводе, управляющем соленоидом (клапаном) N335, фиксируется потенциал бортовой сети («плюс») в момент, когда драйвер блока управления должен подавать «массу» (землю). Иными словами, цепь не коммутируется блоком, а постоянно запитана. Это может быть вызвано физическим замыканием проводки или внутренним пробоем компонента.Узлы, отвечающие за появление кода DTC P1066:
- 1. Механическое замыкание жгута проводки. Причина №1 для автомобилей старше 5-7 лет. Проводка к клапану N335 часто проходит в зоне впускного коллектора, где происходит интенсивный нагрев. Изоляция перетирается или плавится, что приводит к прямому контакту сигнального провода с фазой «+12В» (например, с питанием соседнего датчика или генератора).
- 2. Выход из строя соленоидного клапана N335 (Ansaugluftumschaltung). Внутреннее сопротивление обмотки клапана должно находиться в определенном диапазоне (обычно 10–30 Ом, зависит от мануала). При замыкании витков внутри катушки сопротивление падает почти до нуля, что блок управления считывает как «короткое замыкание на плюс» (перегрузка по току).
- 3. Разрушение драйвера в блоке управления двигателя (ECU). Наиболее редкая, но критическая причина. Если проверка проводки и клапана показала норму, а ошибка возвращается моментально после стирания, необходимо осматривать плату блока управления на предмет выгоревшего транзистора (MOSFET) управления клапаном.
- 4. Повышенное напряжение бортовой сети (скачки). При неисправности генератора или регулятора напряжения кратковременный выброс выше 16В может пробить полевой транзистор в ECU или изоляцию клапана.
2. Оценка критичности: Можно ли продолжать движение?
Однозначного ответа «да» или «нет» дать нельзя. Всё зависит от поведения автомобиля в момент возникновения ошибки. В большинстве случаев DTC P1066 сопровождается переходом двигателя в аварийный режим (Limp Mode).Эмпирические наблюдения и отзывы с профильных форумов (например, с JustAnswer по Civic 2.2 CTDi, где аналогом N335 является PGM-FI P1066) показывают: автомобиль резко теряет тягу, обороты ограничиваются 2000–2500 об/мин, педаль газа становится «ватной» или не реагирует вовсе . Это связано с тем, что ECU блокирует изменение геометрии впуска, чтобы избежать детонации или некорректного смесеобразования.
Алгоритм действий водителя:
Если ошибка возникла в пути и машина поехала «тупо» — продолжать движение можно только до ближайшего места ремонта или парковки. Движение по трассе в таком режиме опасно из-за невозможности адекватно ускориться для обгона. Эвакуация обязательна, если двигатель глохнет при попытке тронуться, или из моторного отсека идет дым (признак того, что «замыкание» расплавило проводку). При наличии запаха гари и дыма — немедленно отключить клемму «минус» АКБ и вызывать эвакуатор.
3. Подробный регламент ремонта и устранения ошибки N335
Для исправления ошибки P1066 нельзя ограничиваться простым стиранием кода. Необходимо пройти строгую иерархию проверок.3.1. Подготовка и технические параметры
Перед началом работ подготовьте мультиметр (режим измерения сопротивления и постоянного напряжения), электрическую схему конкретного автомобиля (распиновка разъема ECU и клапана N335) и сканер (VCDS, Vasya Diagnostic или аналоги).| Параметр (Soll-Wert) | Эталонное значение (Referenz) | Примечание |
|---|---|---|
| Напряжение бортсети | 11.5 – 14.5 В | При заглушенном/заведенном ДВС |
| Сопротивление обмотки N335 | Обычно 15 – 35 Ом | Проверять на отсоединенном разъеме |
| Тест «на массу» ECU | Менее 0.5 Ом | Между контактом клапана и массой двигателя |
3.2. Пошаговая инструкция диагностики
Процедура основана на типовых технических мануалах (TSB) для двигателей с изменяемой геометрией впуска (например, 1.8/2.0 TFSI EA888 Gen 1-2).- Шаг 1: Визуальный осмотр.
Локализуйте клапан N335. Обычно он расположен на корпусе впускного коллектора или рядом с ним. Осмотрите разъем на наличие следов окисления (зеленый налет), оплавления или влаги. Проверьте жгут проводов на изломы в местах изгиба и прокладки рядом с выпускным коллектором.
- Шаг 2: Отключение нагрузки (Тест клапана).
Отсоедините разъем от клапана N335. Возьмите мультиметр и измерьте сопротивление между выводами клапана. Если мультиметр показывает «0 Ом» (короткое замыкание) или «обрыв» (бесконечность) — клапан неисправен и подлежит замене. Рабочая катушка показывает сопротивление в диапазоне 10-50 Ом (справьтесь по вашему мануалу). Запомните: Заводской дефект катушек N335 встречается часто из-за вибраций, разрывающих тонкий провод внутри.
- Шаг 3: Проверка проводки на «плюс» (Power Short Test).
Это ключевой пункт. Отключите разъем клапана И разъем блока управления двигателя (ECU). Переведите мультиметр в режим измерения сопротивления (или «прозвонки»). Подключите один щуп к сигнальному контакту в фишке (там, где шло питание управления на клапан), а второй щуп — к плюсовой клемме аккумулятора. Если мультиметр пищит или показывает сопротивление близкое к 0 — в жгуте короткое замыкание на плюс. Необходимо раздевать жгут до места дефекта.
- Шаг 4: Проверка на «массу» (Ground Test).
Оставшись с отключенным ECU, проверьте сигнальный провод на замыкание с кузовом (массой). Один щуп на контакт разъема N335, второй на двигатель. Норма — бесконечное сопротивление. Если есть замыкание — ищите место повреждения изоляции, где провод перетерся о корпус.
3.3. Реальные кейсы из практики (Отзывы и опыт ремонта)
Анализируя типичные ситуации, описанные в технических кругах и отзывах мастеров, можно выделить два классических сценария:- Кейс 1: «Умершее реле/проводка».
Автомобиль Seat Leon FR 1.8 TSI. Ошибка P1066 появилась зимой после морозов. При диагностике визуально проводка была цела, сопротивление клапана в норме. При проверке натяжения жгута выяснилось: при температуре -15 изоляция стала жесткой, и провод управления N335 внутри гофрированной трубки оказался переломлен. При этом в момент разрыва края провода касались соседнего +12В провода. Решение: вскрыть жгут, восстановить провод, заизолировать, заменить гофру.
- Кейс 2: «Клапан замкнул, ECU уцелел».
VW Passat B6 2.0 FSI. В сервисе поставили диагноз «менять ECU» из-за постоянного короткого замыкания. Мастер провел простой тест: отключил клапан N335, стер ошибку. Ошибка больше не появлялась до подключения клапана. Омметр показал на катушке 0.4 Ом. При замене дешевого пластикового клапана оригиналом (или качественным аналогом VDO) проблема исчезла навсегда. Мораль: всегда начинай с исполнительного механизма, а не с мозга.
3.4. Финальная адаптация (Обучение)
После замены клапана N335 и устранения короткого замыкания в проводке просто стереть ошибку недостаточно. Для концерна VAG обязательна процедура базовой установки (Adaption / Grundeinstellung) привода переключения впускного коллектора через диагностический софт (например, «Базовые установки» в блоке 01 — Двигатель). Без этого блок управления будет помнить старые крайние положения заслонок, а новая механика (и электромагнит) могут работать некорректно, вызывая повторное появление DTC P1066 уже как ошибку по механике, а не по электрике.Итоговая проверка: После всех работ и адаптации совершите тестовую поездку в диапазоне нагрузок от 5% до 80% (город + трасса) при включенном сканере в режиме логов. Следите за группой измерений (например, 142-я группа в VCDS для TFSI) — фактическое положение заслонок должно совпадать с заданным без запаздываний и скачков напряжения.
