P1063 Ошибка: Регулятор давления топлива: выход из диапазона регулирования (меньше нижнего предела)

Сообщение

Диагностическая ошибка DTC P1063: Регулятор давления топлива — выход из диапазона регулирования (меньше нижнего предела). Системный анализ и протокол ремонта

Диагностический код DTC P1063 является одним из самых распространенных и при этом коварных кодов неисправностей на автомобилях концерна VAG (Volkswagen, Audi, Skoda, Seat), особенно на дизельных двигателях Volkswagen Crafter 2.5 TDI с двигателем BJK (2006-2011) и на бензиновых двигателях 2.0 TFSI/FSI (Passat B6, Golf GTI, Audi Q7) . Ошибка сигнализирует о том, что регулятор давления топлива не может удержать давление в топливной системе в заданном диапазоне — фактическое давление падает ниже нижнего расчетного предела . В оригинальной немецкой трактовке код расшифровывается как «Kraftstoffdruckregelung Regelgrenze unterschritten» .

Эта ошибка может проявляться по-разному: от едва заметной потери мощности до полной невозможности запустить двигатель. Главная сложность диагностики P1063 заключается в том, что она почти никогда не указывает на неисправность какого-то одного конкретного датчика или механизма . Это скорее «диагностический маркер» проблем в целой цепи: от топливного бака до форсунок и обратки.

Данное руководство основано на реальном опыте мастеров, столкнувшихся с этой ошибкой на Crafter, Passat B6, Audi Q7 и Golf GTI , и представляет собой структурированный протокол ремонта.

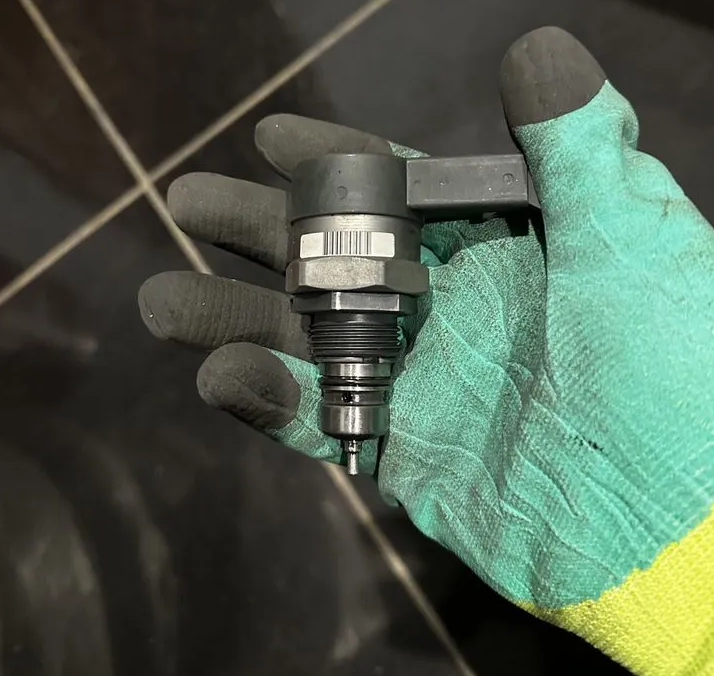

: DTC P1063 Ошибка; DTC_P1063.jpg (253.78 КБ) 241 просмотр

1. Причина возникновения ошибки P1063

Ошибка P1063 генерируется блоком управления двигателя (ECU), когда датчик давления в топливной рампе (Rails) показывает значение, которое ниже заданного (номинального) на определенную величину в течение заданного времени . ECU пытается компенсировать падение давления, открывая дозирующий клапан на ТНВД (N290) шире, но когда его регулировочный диапазон (Duty Cycle) достигает предела (обычно 80-90%), а давление все равно не растет — фиксируется P1063 .

Главное правило диагностики P1063: проблема чаще всего находится ДО ТНВД (насоса высокого давления), а не в нем самом . Причины делятся на три логических блока:

1.1. Проблемы с подачей топлива (система низкого давления)

Это около 60-70% случаев появления ошибки P1063. Топливный насос низкого давления (в баке) или подкачивающий насос не могут обеспечить достаточный поток топлива к ТНВД, особенно под нагрузкой .

Подсос воздуха на всасывающей линии: Самая частая причина на дизелях. Микротрещина в топливопроводе или ослабший хомут приводит к тому, что насос «хватает» воздух. Топливо вспенивается, и насос не может создать нужное давление. На Audi Q7 опытные диагносты рекомендуют установить прозрачную трубку на всасывающей линии для визуального контроля пузырьков .

Засорение топливного фильтра или парафинизация топлива (зимой): Грязный фильтр — классика. На дизелях при морозе некачественное топливо превращается в гель, забивая фильтр. Замена фильтра — первый шаг в диагностике . На бензиновых TFSI забитый фильтр также вызывает резкое падение давления на высоких оборотах .

Слабый электрический топливный насос (в баке): На бензиновых TFSI насос изнашивается. Давление на холостых может быть нормальным (около 4-5 бар), но под нагрузкой (4000+ об/мин) оно резко падает. Замер давления в движении — обязателен .

Забортный клапан (Rückschlagventil) или обратный клапан: На определенных моделях (Audi A6, Q7) встречается «тюнинговый» обратный клапан в топливной магистрали, который со временем начинает задерживать топливо или травить воздух. Диагностика — замена на прямую трубку .

1.2. Неисправности высокого давления (ТНВД, дозирующий клапан, регулятор)

Если топливо до ТНВД доходит в достаточном количестве, но давления нет — проблема в самом насосе или его управлении.

Износ самого ТНВД (насоса высокого давления): На дизелях Crafter с пробегом 250 000+ км плунжерные пары изнашиваются, производительность падает . На бензиновых Golf GTI оригинальная ревизия насоса «В» была слабой, замена на ревизию «K» решала проблему .

Неисправность дозирующего клапана (N290): Клапан регулирует количество топлива, поступающее в плунжеры ТНВД. Он может залипать («залип в ноль» — нет давления) или загрязниться металлической стружкой (признак смерти насоса) . Сопротивление обмотки клапана должно быть в норме (обычно 2-5 Ом), но это не гарантирует его механической исправности. Ошибки P1063 и P1020 (выход за верхний предел) часто идут парой, если проблема в этом клапане .

Забитый регулятор давления в рампе (DRV / Pressure Control Valve): Он же клапан давления на рейке (Rail). Со временем на сеточке клапана накапливается грязь и металлическая пудра (продукт износа ТНВД). Клапан не может стравить лишнее топливо, и система перестает регулироваться. На 3.0 TDI (Audi Q7) его часто снимают и промывают — это часто решает проблему с плавающим давлением .

1.3. Электрика и датчики (искажение реальности)

Иногда давление в системе есть, но ECU о нем «не знает» или не может им управлять.

Неисправность датчика давления в рампе (Fuel Rail Pressure Sensor — G247): Датчик врет. Замена датчика на VAG 076906051 часто решает проблему, если все остальное механически исправно .

Проблемы с проводкой: Окисленные контакты на разъеме датчика рейки или дозирующего клапана. Особенно актуально для коммерческой техники, работающей в агрессивной среде. Обрыв в цепи «массы» управления .

Область поиска	Вероятность (статистика из кейсов)	Типичные симптомы
Подача топлива (насосы, фильтр, воздух)	~60%	Моргание спирали, потеря тяги, пена в прозрачной трубке
ТНВД и клапана (N290 / Rail Valve)	~25%	Плавающее давление, пропуски, ошибки P1063+P1020
Датчики / Электрика	~10%	Неадекватные показания давления в сканере
Форсунки (большая обратка)	~5%	Трудный запуск, черный дым, давление не держится

2. Можно ли продолжать движение или нужна эвакуация?

Ответ зависит от того, насколько сильно упало давление и как ведет себя двигатель. Категорически не рекомендуется продолжать движение при мигающей «спирали» (Glühkerze) на дизелях или при активном мигании Check Engine на бензине. Это признак перехода в аварийный режим («Limp Mode») с ограничением тяги.

Желтый Check Engine горит, но машина едет: Кратковременное движение до сервиса (20-50 км) в щадящем режиме допустимо. Риск: При резком ускорении давление может упасть до нуля, и двигатель заглохнет в потоке (опасно). Не буксируйте прицепы и не нагружайте двигатель.

Машина глохнет на ходу или не развивает скорость выше 40 км/ч: Немедленная эвакуация. Ехать нельзя. Это либо полный отказ насоса низкого давления, либо критический подсос воздуха. Движение приведет к детонации и разрушению ТНВД (из-за недостатка смазки топливом).

Двигатель не заводится вовсе (стартер крутит, но хватает): Эвакуация. Скорее всего, нет вообще никакого давления (0 бар в рампе) — либо насос в баке умер, либо ТНВД не создает давление, либо разгерметизация системы.

Решение: Если вы на трассе, и загорелась ошибка P1063 — сбавьте скорость, выключите кондиционер и двигайтесь к ближайшему сервису. Если мигает лампа неисправности — немедленно останавливайтесь и вызывайте эвакуатор. На Crafter с ошибкой P1063 часто наблюдается «плавание» давления и внезапные остановки .

3. Как исправить ошибку: подробный протокол ремонта

Эта инструкция составлена на основе разбора реальных ситуаций на VW Crafter 2.5 TDI, Passat B6 2.0 FSI, Audi Q7 3.0 TDI и Golf GTI TFSI . Начинаем с дешевого и простого и идем к сложному.

3.1. Базовая диагностика и логирование (VCDS / Scanner)

Не спешите покупать запчасти. Подключите сканер (VCDS или Bosch KTS).

Шаг 1: Смотрим стоп-кадр (Freeze Frame). Важны цифры: При каких оборотах упало давление (RPM)? Какое было напряжение (Voltage)? Рабочий цикл клапана (Duty Cycle) был на пределе? Например, если давление 350 бар при требуемых 1000, а цикл 80% — проблема в производительности ТНВД или подаче .

Шаг 2: Измерение давления в движении. Запустите логгер по параметрам «Заданное давление в рампе» и «Фактическое давление». Резко нажмите на газ (кик-даун). Если фактическое сильно отстает от заданного — ищите засор или насос . На бензинах TFSI (Passat B6) также смотрим давление насоса низкого давления под нагрузкой — оно не должно падать ниже 3-4 бар .

3.2. Работа с системой низкого давления (топливный бак — ТНВД)

Этот этап чаще всего приносит победу над ошибкой.

Специфика для дизелей VW Crafter 2.5 BJK / BJM

Двигатели Crafter 2006-2011 гг. очень капризны к качеству топлива и герметичности системы.

Замена топливного фильтра: Обязательно. После замены прокачайте систему ручным насосом-грушей (прозрачную трубку нужно надеть на обратку). Визуальный контроль воздуха: Опытные мастера ставят на всасывающую линию прозрачную трубку. Если при работе двигателя идут пузырьки — ищите подсос. Часто трескаются пластиковые трубки-магистрали от бака .

Проверка электрического насоса (в баке): Необходимо измерить производительность. Давление на холостых у дизеля должно быть 0.25-0.5 бар. Но главное — это объем. Если за 30 секунд работы насоса в банку наливается меньше 1 литра — насос слабый .

Специфика для бензинов VW Passat B6, Golf GTI TFSI

На бензиновых двигателях с прямым впрыском насос в баке часто работает в режиме ШИМ (регулировка оборотов).

Мониторинг давления: Заведите авто. Давление обычно около 4.5-6.5 бар. Резко нажмите на газ до отсечки (около 6000 об/мин). Если давление падает ниже 3 бар — насос в баке умирает (электроника или механика) .

3.3. Механическая диагностика высокого давления

Если давление низкое, но топливо до насоса доходит отлично — проблема в ТНВД или клапанах управления.

Проверка дозирующего клапана (N290) на ТНВД: Его необходимо выкрутить и осмотреть . Если на его сеточке или внутри есть мельчайшая металлическая стружка (блестит на солнце) — ТНВД рассыпается. Менять насос и промывать всю рампу с форсунками. Если клапан просто грязный (шлам) — промойте его карбклинером и проверьте, легко ли ходит толкатель. Сопротивление обмотки: обычно 2.5-5 Ом .

Регулятор давления в рейке (Rail Valve): Расположен на торце топливной рампы. Часто забивается продуктами окисления топлива или стружкой. Его можно аккуратно снять и промыть (без разборки корпуса!). На Audi Q7 после промывки регулятора ошибка P1063 уходила .

Форсунки: Если давление «висит» внизу даже на холостых — возможно, форсунки льют мимо (большая обратка). Проведите тест на утечку (Leak-Off Test). На дизелях Crafter форсунки живут долго, но их износ иногда дает падение давления .

3.4. Электрика и датчики (финальный аккорд)

Если механика в порядке, а ошибка осталась — бьем в электронику.

Прозвонка проводки: Проверьте целостность проводов от датчика давления в рампе до блока ECU. На Crafter проблемы часто кроются в переломанном проводе или окислении разъема за головкой блока . Осмотрите фишку дозирующего клапана N290 — контакты должны быть сухими и чистыми.

Замена датчика давления (G247): Если подозрения падают на него — меняйте на оригинал (VAG). Контрактные или китайские аналоги часто врут с самого начала. Наблюдения: с новым датчиком ошибка P1063 иногда уходит навсегда .

3.5. Реальные кейсы из жизни, отзывы и рекомендации

Кейс №1: VW Crafter 2009, 2.5 TDI (BJK), пробег 220 тыс. км.
Симптомы: Загоралась спиралька при обгонах, пропадала тяга. Ошибка P1063. Мастер поменял и дозирующий клапан на ТНВД, и регулятор давления в рейке . Не помогло, только ошибка сменилась на P1020 (давление выше предела). Проблема оказалась в забитом топливном фильтре и подсосе воздуха на обратном клапане. После замены фильтра и удаления обратного клапана (замена на прямую трубку) ошибка ушла. Вывод: Начинайте с малого.

Кейс №2: Audi Q7 3.0 TDI 2007 (BUG), пробег 280 тыс. км.
Машина уходила в аварийный режим при резких ускорениях. Диагностика показала P1063 и P1065. Осциллограф показал, что давление в рейке «плавает» . Мастер снял регулятор давления на правой рампе и промыл его от металлической пыли. Это вернуло контроль над давлением. Но ошибка по низкому давлению вернулась. Причиной оказался обратный клапан в топливной магистрали перед ТНВД — он травил воздух. Итог: выкинули клапан, вставили прямую трубку — проблема решена.

Кейс №3: Audi A6 C6 3.0 TDI, пробег 286 тыс. км.
Владелец жаловался на потерю мощности и плавающее давление . Логгирование показало расхождение в 200-300 бар на средних оборотах. Профилактическая замена всех топливных фильтров и промывка демпфера на рейке не дали эффекта. Замена ТНВД (насоса высокого давления) на восстановленный решила проблему кардинально.

Кейс №4: Volkswagen Golf GTI TFSI, пробег 150 тыс. км.
Ошибка P1063 возникала под нагрузкой (4000+ об/мин). Давление в рейке резко падало . Владелец менял датчики и клапана на рейке — без толку. Проблема оказалась в насосе высокого давления (ТНВД) на двигателе. Более старая версия насоса (ревизия «B») не справлялась с апгрейдом. Установка более производительной ревизии насоса (ревизия «K») решила проблему.

Кейс №5: VW Crafter, электрическая проблема.
После замены датчика давления и фильтра ошибка P1063 возвращалась раз в 2 дня. Диагностика показала, что в разъеме датчика давления на рампе окислилась «масса» (GND). Провод был зачищен, обжат и заново зафиксирован. Вывод: Механика не поможет, пока в цепи плохой контакт .

3.6. Финальная верификация (Проверка)

После ремонта обязательно выполните несколько циклов тест-драйва, чтобы убедиться, что ошибка P1063 не вернется.

1. Сброс ошибки: Удалите код через сканер. Не отключайте клемму — это не поможет.

2. Адаптация: Некоторые блоки управления (Bosch EDC16) требуют выполнения «Базовых установок» (Basic Settings) для новых клапанов. Проверьте через VCDS группы 94 или 96.

3. Тест-драйв с нагрузкой: Двигайтесь по трассе с постоянной скоростью 110 км/ч, затем совершите 3-4 резких ускорения «в пол» (разгон до 4000-4500 об/мин). Ловите момент, когда машина набирает обороты без провалов. Проверьте лог параметров — расхождение заданного и фактического давления не должно превышать 10-15%.

4. Проверка холодного запуска: Оставьте машину на ночь. Утром при запуске давление должно нарастать быстро и стабильно. Если запуск долгий («хватает стартером») — проверяйте обратную утечку через форсунки или насос.

Заключение для специалиста

Ошибка P1063 — это «золотая жила» для сервиса, так как заставляет перебрать всю топливную систему. Однако системный подход по приведенному выше протоколу (Фильтр -> Трубки -> Электрика -> Клапаны -> Насос) спасает от лишних трат времени и денег.

Помните: на дизелях Crafter начинайте с прозрачной трубки на всасывании — это визуально покажет воздух . На бензинах TFSI (Passat B6) сначала проверьте насос высокого давления (НВД), дозирующий клапан N290 (демонтаж и осмотр на наличие стружки), и только потом — форсунки . Диагностика требует времени, но при правильном подходе ошибка уходит навсегда.
