P1058 Ошибка: Ряд 2, регулятор фаз выпускных клапанов: короткое замыкание на плюс

[morskoj]

Диагностическая ошибка DTC P1058: Ряд 2, регулятор фаз газораспределения выпускных клапанов — короткое замыкание на плюс. Системный анализ и протокол ремонта

Диагностический код DTC P1058 относится к категории критических электрических неисправностей и регистрируется блоком управления двигателя в момент обнаружения короткого замыкания на плюс (B+) в цепи управления регулятором фаз выпускного распределительного вала для банка 2. В немецкой технической литературе эта ошибка описывается как «Bank2, Nockenwellenverstellung, Auslass Kurzschluss nach Plus» .

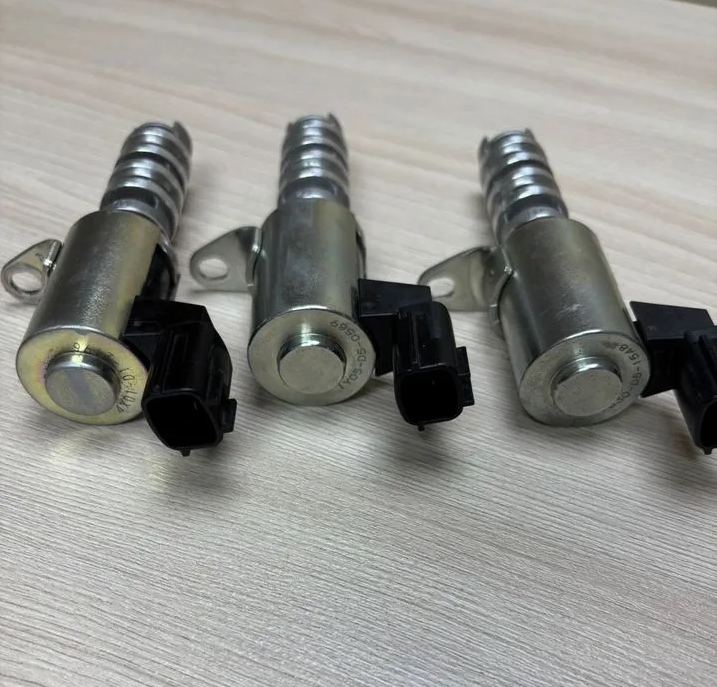

DTC P1058 Ошибка


Крайне важно понимать, что интерпретация кода P1058 кардинально отличается у разных производителей:

• На автомобилях концерна VAG (Audi, Volkswagen, Skoda, Seat) данный код относится к короткому замыканию на плюс в цепи электромагнитного клапана регулировки фаз выпускных клапанов для банка 2 . Это может быть клапан N319 (выпуск, ряд 2).

• На автомобилях Toyota этот же код указывает на короткое замыкание цепи управления приводом фаз газораспределения выпускных клапанов на «плюс» для второго ряда цилиндров . По сути, физическая суть неисправности та же — КЗ на плюс, но компонент может называться иначе (OCV-клапан — Oil Control Valve).

• На автомобилях BMW код P1058 сигнализирует о повышенном напряжении питания сервопривода Valvetronic (системы изменения высоты подъема клапанов) для банка 2 . Здесь речь идет не о клапане-фазовращателе, а о питании электродвигателя Valvetronic (диагностируется напряжение выше 17В при включении зажигания) .

• На автомобилях Mazda (SKYACTIV-D 2.2) код P1058 означает слишком высокую дозу впрыска топлива в 4-м цилиндре . Это совершенно иная система — топливная аппаратура Common Rail дизельного двигателя.

• На Mitsubishi Outlander PHEV код P1058 указывает на превышение температуры масла в генераторе .

• Существуют также интерпретации для Nissan и некоторых американских марок, где P1058 относится к цепи датчика абсолютного давления во впускном коллекторе (MAP sensor) или к цепи управления клапаном регулировки давления топлива .

Данное руководство фокусируется в первую очередь на автомобилях концерна VAG (Audi, Volkswagen, Skoda, Seat) и Toyota, где эта ошибка наиболее распространена и имеет схожую физическую природу — КЗ на плюс в цепи управления регулятором фаз ГРМ.

1. Причины возникновения ошибки P1058 (КЗ на плюс)

Код P1058 фиксируется блоком управления, когда напряжение на управляющем проводе регулятора фаз для банка 2 превышает допустимый порог при выключенном драйвере. Физические причины этого отказа делятся на три основные категории .

1.1. Повреждение изоляции жгута проводки (межпроводное КЗ на +12В)

Наиболее частая причина на автомобилях с пробегом более 100 000 км. Провод управления регулятором фаз для банка 2 перетирается об острые края головки блока цилиндров или кронштейны и касается соседнего провода с постоянным питанием +12В .

• Зона риска для VAG: Жгут, идущий к задней части двигателя (банк 2 на V-образных моторах — это сторона, противоположная банку 1). Проводка здесь часто перегибается и касается кронштейнов впускного коллектора или жгута форсунок.

• Зона риска для Toyota: Проводка к OCV-клапану на задней стороне двигателя (ближе к салону) может перетираться о кронштейн или острые кромки ГБЦ .

• Механизм отказа: При вибрации изоляция истирается, оголенная медная жила касается плюсового провода. ECU фиксирует наличие напряжения на сигнальном проводе в момент, когда драйвер закрыт — это и есть КЗ на плюс.

1.2. Внутренний пробой регулятора фаз (клапана OCV / N319)

Электромагнитный клапан (на VAG — N319, на Toyota — OCV для выпуска, банк 2) может стать источником короткого замыкания. Внутри катушки происходит пробой изоляции между витками обмотки или между обмоткой и линией питания.

• Витковое замыкание: Сопротивление обмотки падает до 1-3 Ом при норме 7-15 Ом. Это вызывает повышенный ток, перегрев клапана и может привести к пробою драйвера в ECU.

• Пробой на питание: Внутри клапана может произойти замыкание между обмоткой и питающей линией, что напрямую передает +12В на сигнальный провод. Клапан при этом может быть нагрет даже на выключенном двигателе.

1.3. Выход из строя драйвера в блоке управления (ECU/PCM)

Внутри блока управления находится полевой транзистор (MOSFET), управляющий клапаном фаз. При перегрузке (например, из-за заклинившего механизма клапана) или скачке напряжения этот транзистор может «пробиться», начиная пропускать +12В на выходной пин постоянно .

• Симптом отказа ECU: Напряжение на сигнальном проводе сохраняется (+12В) даже после полного отключения разъема ECU от жгута.

• Сопутствующие признаки: На этом же блоке могут выходить из строя и другие драйверы, проявляясь в виде множества ошибок одновременно. На BMW P1058 может указывать на проблемы с реле питания Valvetronic или самим блоком DME .

1.4. Попадание влаги/масла в разъем (дополнительный фактор)

Влага, масло или дорожные реагенты, попадающие в разъем, создают токопроводящую среду между контактами. Это может привести к межконтактному КЗ и утечкам, которые ECU интерпретирует как короткое замыкание на плюс или на массу .

Причина неисправности	Характерные признаки (VAG/Toyota)	Вероятность
Повреждение изоляции жгута (КЗ +12В в проводке)	Ошибка возникает/пропадает при шевелении проводов, вибрации, после мойки двигателя	~50%
Внутреннее КЗ регулятора фаз (клапана)	Сопротивление обмотки ниже 5 Ом, клапан нагрет даже на выключенном двигателе	~30%
Пробой драйвера в ECU	Напряжение на сигнальном проводе всегда +12В, не зависит от отключения разъема ECU	~15%
Попадание влаги/масла в разъем	Видимые следы окисления, зеленый налет на контактах	~5%

2. Можно ли продолжать движение? Оценка рисков

Регистрация ошибки P1058 (короткое замыкание на плюс) является критическим отказом, требующим немедленного реагирования. В отличие от обрыва цепи или короткого замыкания на массу, КЗ на плюс создает прямую угрозу для блока управления двигателем .

Ответ: Немедленная остановка и эвакуация автомобиля. Движение своим ходом категорически не рекомендуется.

Четыре аргумента против движения:

• Риск безвозвратного выхода из строя ECU/DME: Постоянное присутствие +12В на управляющем выходе означает, что драйвер клапана работает в режиме перегрузки. Даже если ECU еще не сгорел полностью, длительная работа в таком режиме приведет к выгоранию дорожек печатной платы и невозможности восстановления блока . На BMW P1058 означает, что напряжение питания Valvetronic превысило 17В, что может быть следствием скачка напряжения после «прикуривания» или неисправности генератора — это прямая угроза для всего блока DME .

• Постоянно включенный регулятор фаз: При КЗ на плюс клапан фаз (OCV) оказывается в постоянно открытом положении. Это приводит к тому, что фазы газораспределения выпускного вала сдвинуты в крайнее положение. На режимах высоких оборотов на интерференсных двигателях это может привести к контакту поршня с клапанами и капитальному ремонту ГБЦ .

• Риск возгорания проводки: Если КЗ произошло в жгуте (сигнальный провод касается плюсового провода), ток короткого замыкания может достигать значительных величин, вызывая нагрев, оплавление изоляции и, в запущенных случаях, возгорание в моторном отсеке.

• Вторичные ошибки и нестабильная работа: Владельцы Toyota с кодом P1058 жалуются на потерю мощности, нестабильные обороты холостого хода («двигатель трясется»), увеличение расхода топлива и загорание Check Engine . На BMW P1058 часто сопровождается переходом двигателя в аварийный режим с ограничением мощности .

Важно: Попытка просто «сбросить ошибку» сканером или отключением клеммы аккумулятора не устраняет физического дефекта. Даже если Check Engine погас, КЗ на плюс никуда не делось — оно продолжает разрушать электронику . Эвакуатор — единственное правильное решение.

3. Пошаговый протокол диагностики и ремонта

Диагностика кода P1058 требует строгого соблюдения последовательности действий для разграничения ответственности: жгут проводки → регулятор фаз (клапан OCV/N319) → блок управления ECU/PCM . Ключевое правило: никогда не заменяйте ECU, не проверив жгут и клапан.

Перед началом подготовьте: цифровой мультиметр (режим Омметра и вольтметра), контрольную лампу 12V (с мощностью 5-10 Вт), схему электрооборудования (распиновка ECU). Для VAG рекомендуется использовать VCDS, для Toyota — Techstream.

3.1. Предварительная идентификация (банк 2) и визуальный осмотр

• Шаг 1: Идентификация банка 2 и регулятора фаз.

  - Для V-образных двигателей (VAG, Toyota): Банк 2 — это ряд цилиндров, не содержащий цилиндр №1. Как правило, на автомобилях с левым рулем банк 2 — это сторона водителя (левая сторона), но для точной идентификации обратитесь к сервисной документации. Регулятор фаз выпускного вала для банка 2 (на VAG — N319, на Toyota — OCV Exhaust Bank 2) расположен на торце головки блока цилиндров банка 2, ближе к впускному коллектору или сзади двигателя.
  - Для рядных 6-цилиндровых двигателей BMW: Банк 2 — это задняя группа цилиндров (цилиндры 4-6). Система Valvetronic (сервопривод с электродвигателем) находится в верхней части ГБЦ под клапанной крышкой .

• Шаг 2: Сброс ошибки и проверка возврата. С помощью диагностического сканера сотрите код P1058. Запустите двигатель. Если DTC P1058 возвращается мгновенно (в течение 2-3 секунд) — это указывает на жесткое КЗ на плюс. Если ошибка возвращается только после прогрева или под нагрузкой — дефект может быть температурозависимым (микротрещина в клапане или проводке).[ /list]
  • Шаг 3: Визуальный осмотр разъема и жгута. Отсоедините разъем от регулятора фаз. Осмотрите контакты:
    - Зеленый или белый налет — следы коррозии от попадания влаги .
    - Подгоревшие или потемневшие контакты — следы перегрева из-за плохого контакта.
    - Сломанная защелка фиксатора — разъем может быть неплотно зафиксирован.
    Проведите рукой вдоль жгута от разъема до ECU. Особое внимание уделите местам, где жгут касается острых кромок ГБЦ, кронштейнов и выпускного коллектора.

  3.2. Электрическая проверка регулятора фаз (клапана) — ключевой этап

  Этот этап позволяет быстро исключить или подтвердить внутренний дефект клапана (короткое замыкание внутри обмотки или пробой на корпус).

  • Шаг 4: Измерение сопротивления обмотки клапана. Установите мультиметр в режим Омметра (диапазон 200 Ом). Подключите щупы к двум контактам самого клапана (на стороне клапана, разъем жгута отсоединен).

    - Норма (исправный клапан): Сопротивление должно составлять от 7 до 15 Ом . Типовое значение для клапанов VAG и Toyota — около 12 Ом при комнатной температуре.
    - Если сопротивление 0 Ом или 1-3 Ом: Внутри клапана витковое замыкание. Это одна из причин P1058 — низкое сопротивление обмотки создает перегрузку и может быть интерпретировано ECU как короткое замыкание. Клапан подлежит замене.
    - Если сопротивление «бесконечность»: Обрыв обмотки — это вызовет другую ошибку (P1060 — обрыв цепи), но клапан также неисправен.
    - Если сопротивление в норме (7-15 Ом): переходите к следующему тесту.
  • Шаг 5: Проверка изоляции клапана на корпус (проверка на КЗ на массу). Замерьте сопротивление между любым из контактов клапана и металлическим корпусом клапана (или массой двигателя).

    - В норме: «Бесконечность» (на экране «1» или «OL»). Зуммер не пищит.
    - Если зуммер пищит / сопротивление показало 0 Ом или менее 100 кОм: Клапан пробит на корпус. Это не прямое КЗ на плюс, но такая неисправность может привести к перегрузке драйвера ECU и в определенных условиях — к появлению кода P1058. Клапан подлежит обязательной замене.

  3.3. Проверка напряжения на сигнальном проводе (локализация КЗ в жгуте или ECU)

  Если клапан прошел проверку (сопротивление 7-15 Ом, изоляция на корпус — бесконечность), необходимо проверить, где именно происходит КЗ на плюс — в жгуте проводки или в блоке управления.

  • Шаг 6: Измерение напряжения на сигнальном проводе (предварительный тест). Отсоедините разъем от клапана. Включите зажигание (двигатель не запускать). Замерьте мультиметром напряжение между сигнальным проводом в разъеме жгута (со стороны автомобиля) и массой двигателя.

    - В норме: Напряжение должно стремиться к 0 В (доли вольта, не более 0.5В), так как драйвер в ECU закрыт.
    - Если напряжение +12В или выше 0.5В: Констатируется КЗ на плюс. Для локализации переходите к Шагу 7.
  • Шаг 7: Исключение блока управления (ECU) — решающий тест. Не выключая зажигание, отсоедините основной разъем ECU (или разъемы, к которым подходит цепь управления регулятором фаз). После этого снова замерьте напряжение на сигнальном проводе в разъеме жгута (со стороны автомобиля) относительно массы.

    - Сценарий А: Напряжение пропало (стало 0В). Источник +12В находился внутри ECU. Диагноз: пробой выходного транзистора драйвера блока управления. Требуется профессиональный ремонт ECU (замена полевого транзистора) или замена блока на исправный с последующей адаптацией .
    - Сценарий Б: Напряжение осталось (+12В или высокое). Источник напряжения — в жгуте проводки. Сигнальный провод замыкает на соседний провод с питанием +12В или на арматуру под напряжением. Требуется ремонт жгута: локализация места КЗ (обычно это зона перегиба или место крепления хомутом) и восстановление изоляции.

  3.4. Специфика для BMW — проверка напряжения питания Valvetronic

  Для автомобилей BMW P1058 указывает на повышенное напряжение питания сервопривода Valvetronic . Диагностический алгоритм для BMW отличается:

  • Шаг A: Проверка напряжения бортовой сети. Убедитесь, что напряжение на клеммах аккумулятора при работающем двигателе не превышает 14.5В. Если напряжение выше — проблема в генераторе или регуляторе напряжения. Напряжение выше 17В (например, после «прикуривания» от 24В) гарантированно вызовет P1058 и может повредить DME .
  • Шаг B: Проверка реле питания Valvetronic. Реле Valvetronic находится в блоке предохранителей и реле в моторном отсеке (E-box). Часто причиной P1058 является неисправность этого реле — оно может «залипать» или давать скачки напряжения. Замените реле на заведомо исправное.
  • Шаг C: Проверка электродвигателя Valvetronic. Двигатель Valvetronic расположен под клапанной крышкой. Измерьте сопротивление его обмоток. Норма — несколько Ом между фазами. Если есть замыкание на корпус или обрыв — двигатель подлежит замене. Диагностика Valvetronic требует использования сканера ISTA/INPA для выполнения адаптации «предельных положений» после ремонта .

  3.5. Реальные кейсы из практики и отзывы

  Кейс №1: Volkswagen Touareg 3.6 FSI (двигатель BHK), пробег 180 000 км.
  Автомобиль приехал с жалобой на потерю мощности на средних оборотах и горящий Check Engine. Сканер показал P1058 (короткое замыкание на плюс, банк 2). При проверке напряжения на сигнальном проводе (шаг 6) мультиметр показал 11.8В при отключенном разъеме клапана. После отсоединения разъема ECU напряжение пропало (сценарий А) — проблема в блоке управления. Блок был демонтирован и отправлен в специализированный сервис, где заменили выходной транзистор каскада управления N319. После ремонта ECU и адаптации фаз ГРМ через VCDS (группа 94) ошибка ушла.

  Кейс №2: Toyota Camry 3.5 V6 (двигатель 2GR-FE), пробег 150 000 км.
  Владелец жаловался на плавающие обороты холостого хода и периодически загорающийся Check. Сканер показал P1058. При визуальном осмотре разъема OCV-клапана банка 2 (находится сзади двигателя, ближе к салону) были обнаружены следы подтекания масла через уплотнительное кольцо клапана — масло попало в разъем и вызвало межконтактное замыкание. После очистки разъема контактным очистителем, замены уплотнительного кольца и самого OCV-клапана (сопротивление обмотки было в норме, но кладан механически подклинивал) ошибка P1058 исчезла. Рекомендация из опыта: при замене OCV-клапана на Toyota всегда менять уплотнительные кольца — они дешевые, но их выход из строя приводит к попаданию масла в разъем и появлению электрических ошибок.

  Кейс №3: BMW X5 E70 3.0si (двигатель N52K), пробег 200 000 км.
  По данным зарубежных форумов, на этом автомобиле код P1058 появился после неудачной попытки «прикурить» двигатель от другого автомобиля. Диагностика показала, что напряжение в бортовой сети кратковременно подскочило до 24В, что и вызвало ошибку . Это «одноразовое событие» не привело к повреждению DME, но ошибка осталась в памяти. После проверки всех предохранителей и отсутствия видимых повреждений, ошибка была стерта через сканер ISTA. На будущее: не рекомендуется «прикуривать» современные BMW без использования специальных защитных устройств — скачки напряжения могут повредить блоки управления .

  Кейс №4: Audi A6 C6 3.0 TFSI (двигатель CAJA), пробег 140 000 км.
  Ошибка P1058 возникала периодически, чаще на кочках и при резких ускорениях. Механик провел «тест потряхиванием»: подключил мультиметр в режиме измерения напряжения к сигнальному проводу и начал изгибать жгут в разных местах. При изгибе жгута у кронштейна крепления к ГБЦ напряжение на проводе «подскочило» с 0В до 12В. Причина: хомут был затянут слишком сильно, провод сигнала перетерся до меди и касался соседнего плюсового провода. Решение: замена поврежденного участка жгута (пайка + термоусадка), установка новых хомутов с меньшим усилием затяжки. Ошибка исчезла.

  Кейс №5: Peugeot 308 (EP6) — дифференциальная диагностика.[/b]
  Ошибка P1056 на Peugeot 308 (аналог P1058 по системе Valvetronic) привела к появлению вторичных кодов пропусков зажигания P1336/P1337/P1338 . Владельцы на форумах подчеркивают, что P1056 — первичная причина, а пропуски зажигания — лишь следствие. Пока не устранена проблема с системой Valvetronic (P1056), замена свечей и катушек не даст результата . Базовой рекомендацией для Peugeot 308 при такой ошибке является диагностика привода Valvetronic: износ эксцентрикового вала, червячной пары, подклинивание моторчика . Если механическая часть в порядке — проверять реле питания и проводку.


  3.6. Финальная верификация и адаптация



  После устранения дефекта (ремонт проводки, замена регулятора фаз, замена реле Valvetronic или ремонт ECU) необходимо провести завершающие процедуры. Без этих шагов ошибка может вернуться или двигатель будет работать некорректно.

  • 1. Стирание ошибок через сканер. Используйте профессиональное оборудование (VCDS для VAG, Techstream для Toyota, ISTA/INPA для BMW). Не отключайте клемму аккумулятора для сброса ошибок — на многих современных автомобилях это может привести к потере адаптаций дроссельной заслонки, блокировке аудиосистемы и невозможности корректно оценить результат ремонта . Всегда выполняйте сброс через диагностический сканер.
  • 2. Базовые установки (адаптация) регуляторов фаз (для VAG/Toyota). После замены клапана фаз (OCV/N319) необходимо выполнить адаптацию фаз ГРМ.

    - Для VAG: VCDS → блок 01 (Engine) → Базовые установки (04) → группа 94 или 96 → запустить. Дождаться статуса «Адаптация прошла успешно».
    - Для Toyota: Techstream → блок управления двигателя → активный тест OCV → выполнить адаптацию (или проехать тест-драйв в определенном режиме — см. сервисную документацию).
    Без этого шага ECU может работать по старым картам и выдавать ошибки P0016/P0018/P0021 (несоответствие фаз).
  • 3. Адаптация Valvetronic (для BMW). После любого вмешательства в систему Valvetronic (замена сервопривода, электродвигателя, реле) необходимо выполнить процедуру «предельных положений» (teach-in) через ISTA или INPA. Без этого система не будет знать крайние положения эксцентрикового вала, и ошибки Valvetronic останутся . Процедура обычно выполняется в режиме «Service functions» → «Engine» → «Valvetronic» → «Teach-in».
  • 4. Тест-драйв с мониторингом параметров. Подключите сканер в режиме логгирования. Запустите холодный двигатель, прогрейте до рабочей температуры. Проедьте 20-30 км в смешанном цикле.

    - Для VAG/Toyota: Наблюдайте за параметрами «фактическое положение фаз выпуска, банк 2» и «желаемое положение фаз выпуска, банк 2». В установившихся режимах (не в момент резкого нажатия на газ) отклонение не должно превышать ±5 градусов.
    - Для BMW: Наблюдайте за параметрами Valvetronic: угол поворота эксцентрикового вала (желаемый vs фактический), ток электродвигателя. В норме сервопривод должен быстро и плавно отрабатывать команды DME.
  • 5. Проверка после полного остывания. Оставьте автомобиль на 8-10 часов (желательно при низкой температуре, если дефект был «холодным»). Утром выполните холодный пуск и снова проверьте наличие ошибки P1058. Это критически важно для подтверждения, что проблема была окончательно устранена и не является температурозависимой (микротрещина пайки в ECU, «холодный обрыв» в жгуте).



  Заключение для специалиста



  Диагностический код DTC P1058 — это яркий пример кода, чья интерпретация кардинально различается в зависимости от производителя . На VAG (Audi, Volkswagen, Skoda) и Toyota это однозначное указание на короткое замыкание на плюс в цепи управления регулятором фаз выпускных клапанов для банка 2 . На BMW — на повышенное напряжение питания сервопривода Valvetronic . На Mazda SKYACTIV-D — на избыточную дозу впрыска в 4-м цилиндре .

  Золотые правила ремонта ошибки P1058 для VAG/Toyota:

  • Никогда не начинайте с замены ECU. Это самая дорогая и наименее вероятная причина. Сначала проверьте клапан (сопротивление обмотки 7-15 Ом, изоляция на корпус — бесконечность), затем проводку. Решающий тест — измерение напряжения на сигнальном проводе после отключения разъема ECU. Если напряжение пропадает — проблема в ECU; если остается — проблема в жгуте или клапане.
  • Для BMW — начните с проверки напряжения бортовой сети и реле Valvetronic. Повышенное напряжение (выше 17В) часто является следствием скачков после «прикуривания» . Реле Valvetronic — частая точка отказа, его замена может решить проблему без сложной диагностики.
  • Измеряйте сопротивление клапана «на горячую» и «на холодную». Некоторые дефекты (микротрещины пайки внутри клапана) проявляются только при нагреве. Если ошибка возникает после прогрева двигателя, прогрейте клапан техническим феном (до 60-80°C) и повторите замеры.
  • Не сбрасывайте ошибки отключением клеммы аккумулятора. Это может привести к потере адаптаций, блокировке аудиосистемы и невозможности корректно оценить результат ремонта. Всегда используйте диагностический сканер .
  • На Peugeot (EP6) и BMW — не игнорируйте вторичные ошибки пропусков зажигания (P1336, P1337, P1338). Это следствие, а не причина . Замена свечей и катушек при активном P1058 не решит проблему — устраняйте первичную неисправность в системе Valvetronic .


  Помните: эксплуатация автомобиля с активной ошибкой P1058 (короткое замыкание на плюс) категорически недопустима — это прямой путь к выходу из строя блока управления, повреждению фазовращателя и риску возгорания проводки . Своевременная диагностика и ремонт по приведенному выше протоколу гарантируют восстановление штатной работы двигателя и предотвращают дорогостоящие последствия. Системный подход с использованием мультиметра, решающего теста отключения ECU и диагностического сканера — залог успешного ремонта с первого раза.

Следующая ошибка двигателя: P1059 Ошибка: Ряд 2, регулятор фаз выпускных клапанов: короткое замыкание на массу
