Диагностическая ошибка DTC P1055: Ряд 1, регулятор фаз газораспределения выпускных клапанов — короткое замыкание на плюс. Системный анализ и протокол ремонта
Диагностический код DTC P1055 относится к категории критических электрических неисправностей и регистрируется блоком управления двигателя (ECU) в момент обнаружения короткого замыкания на плюс (B+) в цепи управления регулятором фаз выпускного распределительного вала для банка 1 . В немецкой технической литературе эта ошибка описывается как «Bank1, Nockenwellenverstellung, Auslass, Kurzschluss nach Plus» .
На автомобилях концерна VAG (Audi, Volkswagen, Skoda, Seat) эта ошибка имеет именно такую интерпретацию — неисправность электрической цепи фазовращателя выпускного вала . Код P1055 указывает на то, что ECU обнаружил напряжение, близкое к бортовому (+12В), на управляющем проводе в тот момент, когда драйвер должен быть закрыт (напряжение около 0В) .
Важно отметить: при поисковых запросах p1055 ошибка тойота интерпретация может отличаться — на автомобилях Toyota этот код часто относится к иным системам. Данное руководство фокусируется на автомобилях VAG, где эта ошибка наиболее распространена.
На автомобилях концерна VAG (Audi, Volkswagen, Skoda, Seat) эта ошибка имеет именно такую интерпретацию — неисправность электрической цепи фазовращателя выпускного вала . Код P1055 указывает на то, что ECU обнаружил напряжение, близкое к бортовому (+12В), на управляющем проводе в тот момент, когда драйвер должен быть закрыт (напряжение около 0В) .
Важно отметить: при поисковых запросах p1055 ошибка тойота интерпретация может отличаться — на автомобилях Toyota этот код часто относится к иным системам. Данное руководство фокусируется на автомобилях VAG, где эта ошибка наиболее распространена.

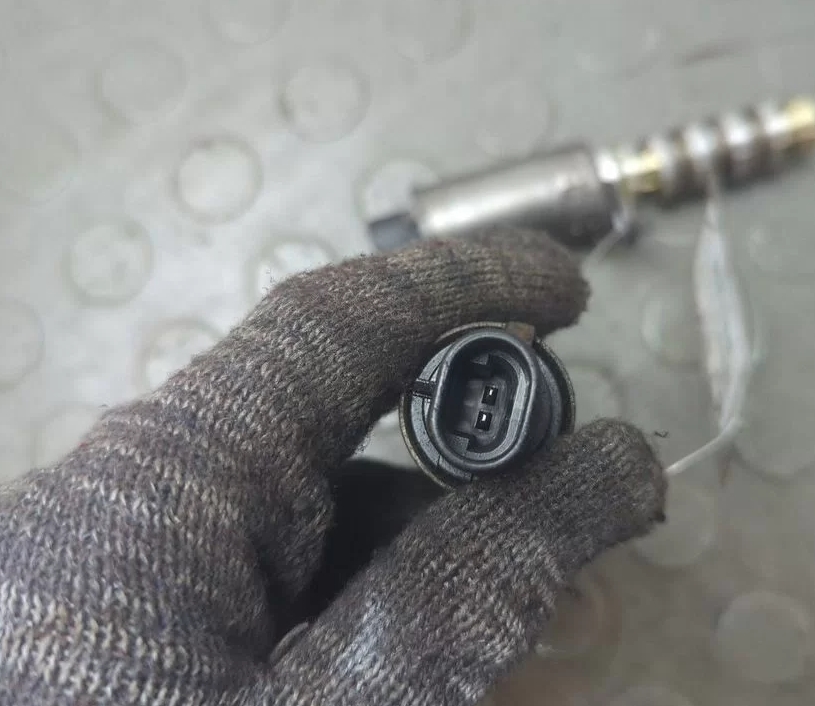

- DTC P1055 Ошибка
- DTC_P1055_2.jpg (280.62 КБ) 17 просмотров
1. Причины возникновения ошибки P1055
Код P1055 фиксируется блоком управления, когда напряжение на управляющем проводе регулятора фаз (клапана N205 или N318) превышает допустимый порог при выключенном драйвере. Физические причины этого отказа делятся на три основные категории .1.1. Повреждение изоляции жгута проводки (межпроводное КЗ)
Наиболее частая причина на автомобилях с пробегом более 100 000 км. Провод управления регулятором фаз перетирается об острые края головки блока цилиндров или кронштейны и касается соседнего провода с постоянным питанием +12В.- Зона риска №1: Перегибы жгута у задней стенки ГБЦ, где проводка подвергается постоянным изгибам при вибрации двигателя.
- Зона риска №2: Места крепления жгута пластиковыми хомутами — при чрезмерной затяжке провод может быть пережат, изоляция повреждена.
- Зона риска №3: Участки жгута, проложенные вблизи выпускного коллектора — высокая температура делает изоляцию хрупкой, она трескается, и оголенная жила касается соседних проводов.
1.2. Внутренний пробой регулятора фаз (клапана N205/N318)
Электромагнитный клапан может стать источником короткого замыкания. Внутри катушки происходит пробой изоляции между витками обмотки или между обмоткой и контактами.- Витковое замыкание: Сопротивление обмотки падает до 1-2 Ом при норме 7-15 Ом. Это вызывает повышенный ток и перегрев драйвера ECU.
- Пробой на питание: Внутри клапана может произойти замыкание между обмоткой и линией питания, что напрямую передает +12В на сигнальный провод.
1.3. Выход из строя драйвера в блоке управления (ECU)
Внутри блока управления двигателя находится полевой транзистор (MOSFET), управляющий клапаном фаз. При перегрузке или скачке напряжения этот транзистор может «пробиться», начиная пропускать +12В на выходной пин постоянно.- Симптом отказа ECU: Напряжение на сигнальном проводе сохраняется (+12В) даже после полного отключения разъема ECU.
- Сопутствующие признаки: На этом же блоке могут выходить из строя и другие драйверы (форсунок, катушек зажигания), проявляясь в виде множества ошибок одновременно.
| Причина неисправности | Характерные признаки | Вероятность |
|---|---|---|
| Повреждение изоляции жгута (КЗ в проводке) | Ошибка возникает/пропадает при шевелении проводов, вибрации, после мойки двигателя | ~50% |
| Внутреннее КЗ регулятора фаз (клапана) | Сопротивление обмотки ниже 5 Ом, клапан может быть нагрет даже на выключенном двигателе | ~30% |
| Пробой драйвера в ECU | Напряжение на сигнальном проводе всегда +12В, не зависит от отключения разъема ECU | ~15% |
| Попадание влаги/масла в разъем | Видимые следы окисления, зеленый налет на контактах | ~5% |
2. Можно ли продолжать движение? Оценка рисков
Регистрация ошибки P1055 (короткое замыкание на плюс) является критическим отказом, требующим немедленного реагирования. В отличие от обрыва цепи (P1057) или короткого замыкания на массу (P1056), КЗ на плюс создает прямую угрозу для блока управления двигателем.Ответ: Немедленная остановка и эвакуация автомобиля. Движение своим ходом категорически не рекомендуется.
Три критических аргумента против движения:
- Риск безвозвратного выхода из строя ECU: Постоянное присутствие +12В на управляющем выходе означает, что драйвер клапана работает в режиме перегрузки. Даже если ECU еще не сгорел полностью, длительная работа в таком режиме приведет к выгоранию дорожек печатной платы и невозможности восстановления блока. Ремонт ECU после перегрева силового каскада часто оказывается невозможным или экономически нецелесообразным.
- Постоянно включенный регулятор фаз: При КЗ на плюс клапан фаз оказывается в постоянно открытом положении (если обмотка не перегорела). Это приводит к тому, что фазы газораспределения выпускного вала сдвинуты в крайнее положение. На режимах высоких оборотов (выше 4000-5000 об/мин) на интерференсных двигателях это может привести к контакту поршня с клапанами и последующему капитальному ремонту ГБЦ.
- Риск возгорания проводки: Если КЗ произошло в жгуте (сигнальный провод касается плюсового провода), ток короткого замыкания может достигать значительных величин, вызывая нагрев, оплавление изоляции и, в запущенных случаях, возгорание в моторном отсеке. Результатом может стать полная потеря автомобиля.
3. Пошаговый протокол диагностики и ремонта
Диагностика кода P1055 требует строгого соблюдения последовательности действий для разграничения ответственности: жгут проводки → регулятор фаз (клапан) → блок управления ECU. Ключевое правило: никогда не заменяйте ECU, не проверив жгут и клапан .Перед началом подготовьте: цифровой мультиметр, контрольную лампу 12V (с мощностью 5-10 Вт), схему электрооборудования (распиновка ECU). Для автомобилей VAG крайне рекомендуется использовать VCDS.
3.1. Предварительная идентификация и визуальный осмотр
- Шаг 1: Идентификация регулятора фаз для банка 1. На рядных 4-цилиндровых двигателях (EA888, EA113, EA837) банк 1 — это единственный ряд. Регулятор фаз выпускного вала (клапан N205 или N318) расположен на торце головки блока цилиндров, как правило, со стороны ремня ГРМ или с торца, противоположного коробке передач. Для точной идентификации используйте сервисную документацию ELSA.
- Шаг 2: Сброс ошибки и проверка возврата. С помощью диагностического сканера (VCDS, ODIS) сотрите коды неисправностей. Запустите двигатель. Если DTC P1055 возвращается мгновенно (в течение 2-3 секунд) — это указывает на жесткое КЗ на плюс. Приступайте к электрическим замерам. Если ошибка возвращается только после прогрева или под нагрузкой — дефект может быть температурозависимым.
- Шаг 3: Визуальный осмотр разъема и жгута. Отсоедините разъем от регулятора фаз. Осмотрите контакты со стороны жгута и со стороны клапана:
- Зеленый или белый налет — следы коррозии от попадания влаги .
- Подгоревшие или потемневшие контакты — следы перегрева из-за плохого контакта.
- Сломанная защелка фиксатора — разъем может самопроизвольно отсоединяться.
Проведите рукой вдоль жгута от разъема до ECU. Особое внимание уделите местам соприкосновения с острыми кромками ГБЦ и кронштейнами.
3.2. Электрическая проверка цепи (решающий этап)
Этот этап позволяет локализовать источник КЗ — в клапане, в проводке или в ECU. Внимание: перед замерами отсоедините разъем от регулятора фаз и включите зажигание.- Шаг 4: Проверка напряжения на сигнальном проводе (предварительная). Замерьте мультиметром напряжение между сигнальным проводом в разъеме жгута (со стороны автомобиля) и массой двигателя.
- В норме: Напряжение должно стремиться к 0 В (доли вольта, не более 0.5В).
- Если напряжение +12В или выше 0.5В: Констатируется КЗ на плюс. Для локализации переходите к Шагу 5.
- Шаг 5: Исключение блока управления (ECU) — решающий тест. Не выключая зажигание, отсоедините основной разъем ECU (или разъемы, к которым подходит цепь управления регулятором фаз). После этого снова замерьте напряжение на сигнальном проводе в разъеме жгута.
- Сценарий А: Напряжение пропало (стало 0В). Источник +12В находился внутри ECU. Диагноз: пробой выходного транзистора драйвера блока управления. Требуется профессиональный ремонт ECU (замена полевого транзистора) или замена блока на исправный с последующей адаптацией.
- Сценарий Б: Напряжение осталось (+12В или высокое). Источник напряжения — в жгуте проводки. Сигнальный провод замыкает на соседний провод с питанием +12В или на арматуру под напряжением. Требуется ремонт жгута: локализация места КЗ и восстановление изоляции.
3.3. Проверка регулятора фаз (клапана)
Даже если КЗ найдено в проводке, сам клапан необходимо проверить. Внутреннее КЗ в нем могло быть первопричиной перегрузки и повреждения изоляции.- Шаг 6: Измерение сопротивления обмотки клапана. Установите мультиметр в режим Омметра. Подключите щупы к двум контактам самого клапана (на стороне клапана, разъем жгута отсоединен).
- Норма (исправный клапан): Сопротивление должно составлять от 7 до 15 Ом. Типовое значение — около 12 Ом при комнатной температуре.
- Если сопротивление 0 Ом или 1-3 Ом: Внутри клапана витковое замыкание. Клапан подлежит замене. Такой клапан может вызывать не только P1055, но и перегрузку драйвера ECU.
- Если сопротивление «бесконечность»: Обрыв обмотки — это вызовет другую ошибку (P1057), но клапан также неисправен.
- Шаг 7: Проверка изоляции клапана на корпус. Замерьте сопротивление между любым из контактов клапана и металлическим корпусом (массой двигателя).
- В норме: «Бесконечность» (на экране «1» или «OL»).
- Если сопротивление 0 Ом или менее 100 кОм: Клапан пробит на корпус. Это может провоцировать как P1056 (КЗ на массу), так и при определенных условиях — P1055. Клапан подлежит обязательной замене.
3.4. Реальные кейсы из практики и отзывы
Кейс №1: Audi A4 B8 1.8 TFSI (двигатель CDHB), пробег 160 000 км.Автомобиль приехал с жалобой на внезапное падение мощности, ошибку Check Engine и появление дыма из-под капота. Сканер показал P1055. При открытии капота был обнаружен оплавленный жгут проводки в районе левой стороны ГБЦ. Провод управления регулятором фаз перетерся об острый кронштейн и замкнул на плюсовой провод генератора. Изоляция оплавилась на длину около 10 см. Было принято решение о замене поврежденного участка жгута с использованием высокотемпературной изоленты и дополнительной защитной оплетки. После ремонта проводки и замены оплавленного разъема ошибка P1055 была стерта, автомобиль восстановил работоспособность.
Кейс №2: Volkswagen Passat B7 2.0 TDI (двигатель CFFB), пробег 210 000 км.
Ошибка P1055 появлялась периодически, чаще всего после дождя или мойки двигателя. Визуальный осмотр показал следы попадания воды в разъем регулятора фаз — контакты были покрыты зеленоватым налетом. Мультиметр показал наличие +12В на сигнальном проводе при отключенном разъеме. После отключения ECU напряжение пропало — сценарий А. Диагноз: вода вызвала коррозию и межконтактное замыкание внутри разъема, что привело к повреждению драйвера в ECU. Блок управления был демонтирован и отправлен в специализированный сервис, где заменили выходной транзистор цепи управления регулятором фаз. Одновременно была выполнена чистка всех разъемов и замена уплотнителей. После установки отремонтированного ECU ошибка P1055 исчезла.
Кейс №3: Skoda Octavia A7 1.4 TSI (двигатель CHPA), пробег 130 000 км.
По данным сервисной практики, на этом автомобиле ошибка P1055 была вызвана внутренним дефектом самого клапана фаз (N318). При проверке сопротивления обмотки мультиметр показал 2.1 Ом при норме 7-15 Ом — классическое витковое замыкание. При этом клапан был заметно нагрет даже на выключенном двигателе (ток продолжал течь через короткозамкнутые витки). Замена клапана N318 на оригинальную деталь полностью решила проблему. После замены была выполнена адаптация фаз ГРМ через VCDS (базовые установки, группа 94).
Кейс №4: Audi Q5 2.0 TFSI (двигатель CNCD).
Владелец столкнулся с множественными ошибками: P1055, P0341 (датчик положения распредвала) и P0016 (несоответствие фаз). При диагностике выяснилось, что из-за длительной эксплуатации с перегретым ECU (пробой драйвера) вышел из строя не только канал управления регулятором фаз, но и часть схемы обработки сигнала датчика положения распредвала. Блок управления был заменен на контрактный с последующей адаптацией и обучением иммобилайзера. Этот кейс иллюстрирует, как один дефект может привести к каскадному отказу ECU, что делает ремонт или замену блока неизбежными.
3.5. Финальная верификация и адаптация
После устранения дефекта (ремонт проводки, замена регулятора фаз или восстановление ECU) необходимо провести завершающие процедуры. Без этих шагов ошибка может вернуться или двигатель будет работать некорректно .- 1. Стирание ошибок через сканер. Используйте VCDS, ODIS или другое профессиональное оборудование. Не отключайте клемму аккумулятора для сброса ошибок — на многих Audi и VW это может привести к потере адаптаций дроссельной заслонки, «залипанию» ошибки в памяти ECU и блокировке аудиосистемы (код радиопанели) . Всегда выполняйте сброс через диагностический сканер.
- 2. Базовые установки (адаптация) регуляторов фаз. Это обязательный шаг на большинстве двигателей VAG после замены клапана фаз или ремонта цепи. Через VCDS:
- Войдите в блок 01 (Engine) → «Базовые установки» (Basic Settings — 04).
- Запустите группу 94, 96 или 99 (в зависимости от модели двигателя — сверьтесь с документацией).
- ECU выполнит процедуру адаптации: поочередно откроет и закроет фазовращатели, запоминая их крайние положения и время срабатывания.
- Дождитесь статуса «Адаптация прошла успешно» (“Adaptation OK”). Без этого шага ECU может работать по старым картам и выдавать ошибки P0016/P0018 (несоответствие фаз).
- 3. Сброс адаптаций дроссельной заслонки (Throttle Body Alignment). После любых манипуляций с электрикой двигателя рекомендуется выполнить адаптацию дроссельной заслонки. На многих моделях VAG она выполняется автоматически после выключения зажигания, но на некоторых требуется принудительный сброс через VCDS (блок 01 → Базовые установки → группа 060).
- 4. Тест-драйв с мониторингом параметров. Подключите VCDS в режиме логгирования. Запустите холодный двигатель, прогрейте до рабочей температуры. Проедьте 20-30 км в смешанном цикле. Наблюдайте за параметрами «фактическое положение фаз» и «желаемое положение фаз» (Camshaft adjustment intake bank 1 actual/specified value). В установившихся режимах отклонение не должно превышать ±5 градусов.
- 5. Проверка после полного остывания. Оставьте автомобиль на 8-10 часов. Утром выполните холодный пуск и снова проверьте наличие ошибки P1055. Это важно для подтверждения, что проблема не является температурозависимой (микротрещина пайки или «холодный» обрыв).
Заключение для специалиста
Диагностический код DTC P1055 на автомобилях Audi, Volkswagen, Skoda и Seat — это однозначное указание на короткое замыкание на плюс в цепи управления регулятором фаз выпускного вала для банка 1 . Статистика сервисных обращений показывает, что распределение причин выглядит следующим образом: половина случаев приходится на повреждение проводки (перетертый жгут, поврежденная изоляция), треть — на дефектный регулятор фаз (клапан N205/N318) с внутренним КЗ, и лишь оставшаяся часть — на блок управления ECU .Золотые правила ремонта ошибки P1055:
- Никогда не начинайте с замены ECU. Это самая дорогая и наименее вероятная причина. Сначала проверьте клапан, затем проводку, и только потом рассматривайте возможность ремонта блока управления. Решающий тест — измерение напряжения на сигнальном проводе после отключения разъема ECU. Если напряжение пропадает — проблема в ECU; если остается — проблема в жгуте или клапане.
- Измеряйте сопротивление клапана «на горячую» и «на холодную». Некоторые дефекты (микротрещины пайки внутри клапана) проявляются только при нагреве. Если ошибка возникает после прогрева двигателя, прогрейте клапан техническим феном (до 60-80°C) и повторите замеры.
- Не сбрасывайте ошибки отключением клеммы аккумулятора. Это может привести к потере адаптаций, блокировке аудиосистемы и невозможности корректно оценить результат ремонта. Всегда используйте диагностический сканер .
- Помните о путанице с кодами у разных производителей. При поисковом запросе p1055 ошибка тойота интерпретация может отличаться — на автомобилях Toyota этот код может относиться к другим системам. Всегда сверяйте расшифровку кода с официальной технической документацией для конкретной марки и модели. Для VAG P1055 — это однозначно КЗ на плюс в цепи фазовращателя.
