Диагностика и устранение ошибки

Код неисправности P1015 — это фирменный «почерк» бензиновых двигателей PSA (Peugeot, Citroen) серий EP6 (1.6 VTi/THP) и EP3 (1.4 VTi). В отличие от универсальных кодов OBD2, p1015 пежо 308 и p1015 ситроен имеют четкую привязку: ошибка расшифровывается как «Fault in the variable valve lift system: Limp Home position not reached» — неисправность системы изменения подъема клапанов (Valvetronic): аварийный режим (Limp Home) не достигнут.

Простыми словами: ЭБУ не может перевести механизм изменения подъема клапанов в безопасное положение (максимальное открытие клапанов) при возникновении неисправности. Вместо этого система «зависает», что приводит к критическим проблемам с запуском и работой двигателя. В отличие от предыдущих кодов P1012-P1014, которые могли касаться разных марок, p1015 ошибка пежо — это почти всегда история про Valvetronic.

Данное техническое пособие составлено на основе реальной диагностической практики, технических бюллетеней PSA и отзывов владельцев. Здесь нет воды — только причины, параметры проверок и алгоритмы ремонта для двигателей EP6.

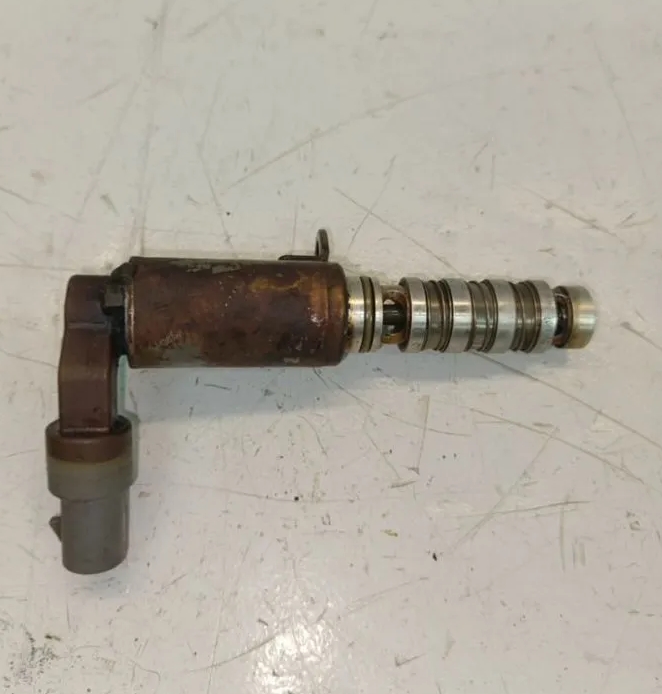

DTC P1015 Ошибка


1. Причины возникновения ошибки DTC P1015

Система Valvetronic на Peugeot 308, Citroen C4 и других моделях PSA использует электрический сервопривод (моторчик) для вращения эксцентрикового вала, который изменяет высоту подъема впускных клапанов. Ошибка P1015 появляется, когда ЭБУ не может найти или зафиксировать эталонное положение этого механизма.

• Основные причины (от самых частых к редким):

1.1 Электрические и электронные компоненты (70% случаев)

• Окисление или ослабление предохранителя Valvetronic (самая частая причина!): На Peugeot 308 и Citroen C4 предохранитель силовой цепи мотора Valvetronic расположен под красной крышкой блока предохранителей рядом с аккумулятором. Со временем контакты окисляются или гайка крепления ослабевает, что вызывает падение напряжения и ошибку. Многие владельцы подтверждают: «замени миди-предохранитель на крышке АКБ, к которому приходит толстый желтый провод» — и проблема уходит.

• Неисправность реле питания мотора Valvetronic: Реле залипает или контакты подгорают. Реле находится справа от аккумулятора, возле фары, обычно серого цвета. При его неисправности мотор Valvetronic не получает питание.

• Плохой контакт в разъеме датчика положения эксцентрикового вала: Коррозия в разъеме — частая проблема, особенно после эксплуатации в условиях повышенной влажности.

• Обрыв или короткое замыкание в проводке мотора Valvetronic:

• Выход из строя полевых транзисторов в ЭБУ (MEV17.4): В блоке управления «дохнут» 4 полевых транзистора BUK765R2-40B, которые управляют мотором Valvetronic. При этом на выходах ЭБУ появляется напряжение 1.2-3.0 В вместо 12 В.

1.2 Механические неисправности Valvetronic (30% случаев)

• Износ червячной пары мотора Valvetronic: Шестерня мотора или зубчатый сектор на эксцентриковом валу изнашиваются. Мотор вращается, но не может провернуть вал из-за люфта или повреждения зубьев.

• Заклинивание эксцентрикового вала: Из-за грязного масла или деформации головки блока (перегрев) вал заклинивает. Руками он может крутиться, но под нагрузкой мотора — нет.

• Проворот шестерни на валу: В редких случаях фиксация зубчатого сектора на эксцентриковом валу ослабевает, и шестерня проворачивается. Ограничитель хода при этом может быть на месте, но механика разбалансирована.

• Замерзание механизма зимой: В нише, где находится гребенка Valvetronic, скапливается масляный конденсат, который замерзает на морозе. Механизм не может двигаться, пока двигатель не прогреется. PSA выпускала технический бюллетень по этой проблеме (требуется сверление отверстия в головке для дренажа).

1.3 Программные проблемы (по техническому бюллетеню PSA)

• Устаревшая прошивка ЭБУ: PSA выпустила техническую информацию для автомобилей до ORGA-номера 12297 (примерно до 2011 года), где ошибки P1015, P1062, P1030 лечатся обновлением программного обеспечения ЭБУ. Иногда требуется также замена сервопривода Valvetronic.

Важный практический момент: p1015 ошибка пежо 308 практически никогда не приходит одна. Владельцы и специалисты отмечают, что она сопровождается кодами p1062 p1015 (неисправность системы VVL) и P1067 (обрыв цепи управления мотором Valvetronic). Наличие этих трех кодов вместе — точный указатель на проблему в Valvetronic, а не в датчиках или проводке.

2. Можно ли продолжать движение при ошибке P1015?

Риски при появлении кода P1015 варьируются от «доеду до сервиса» до «капремонт двигателя». Ниже приведена таблица для принятия решения механиком на месте.

Условия / Сопутствующие коды	Симптомы	Рекомендация
Только P1015 или P1015 + P1062	Двигатель работает, но «тупит», ограничение оборотов 1500-2000 об/мин, чек горит	Осторожное движение до места ремонта возможно (не более 50 км). ЭБУ переводит двигатель в аварийный режим по дроссельной заслонке. Избегайте резких ускорений и подъемов в горку.
P1015 + P1062 + P1067	Двигатель не заводится, или заводится и сразу глохнет, машина не едет	Эвакуация обязательна. Система Valvetronic «зависла» в положении минимального подъема клапанов. Двигатель не получает воздуха. Попытки завести могут разрядить АКБ, но не повредят мотор механически. Однако без эвакуатора не обойтись.
Ошибка появилась зимой на морозе, после прогрева исчезает	На холодную машина «колбасит», глохнет, но после отогрева едет нормально	Движение возможно только после полного прогрева двигателя. Проблема — замерзание конденсата в механизме Valvetronic. Требуется дренирование головки блока (сверление отверстия) по TSB PSA.
Ошибка появилась после замены цепи ГРМ или снятия клапанной крышки	Двигатель работает нестабильно или не заводится	Не запускайте двигатель до проверки! Возможно, эксцентриковый вал Valvetronic был повернут в неправильное положение при сборке. Требуется принудительная инициализация через сканер.

Важное примечание: В отличие от ошибок по датчикам VVT, P1015 часто возникает внезапно — машина просто перестает ехать или глохнет на ходу. Это связано с тем, что ЭБУ постоянно мониторит положение эксцентрикового вала, и при любом отклонении мгновенно переводит систему в аварийный режим.

3. Как исправить ошибку P1015: подробный алгоритм

Ниже приведена пошаговая инструкция для специалистов и продвинутых владельцев. Диагностика идет от простого к сложному — от проверки предохранителя до замены мотора Valvetronic или ремонта ЭБУ.

3.1 Первичная диагностика (бесплатно и быстро)

Шаг 1. Проверка предохранителя Valvetronic (самое частое решение!).

• - Откройте красную крышку блока предохранителей, расположенного непосредственно на аккумуляторе (не в монтажном блоке в салоне!).

• - Найдите толстый желтый провод, идущий к этому блоку. Он крепится гайкой под ключ 8.

• - Ослабьте и затяните заново эту гайку. Окисление контакта — частая причина падения напряжения.

• - Если контакт сильно окислен — зачистите его.

• - Проверьте сам предохранитель (обычно на 30-40А) на целостность.

• - Отзывы владельцев: «Замени миди-предохранитель на крышке АКБ, к которому приходит толстый жёлтый провод. У меня было почти тоже самое, поменял — и поехал дальше без ошибок!»

Шаг 2. Проверка реле Valvetronic.

• - Реле находится справа от аккумулятора, возле фары, либо закреплено на кармане блока PSF (монтажного блока под капотом).

• - Замените реле на заведомо исправное (подходит обычное 4-контактное реле на 30-40А).

• - Проверьте, не подгорели ли контакты в колодке реле.

Шаг 3. Считывание всех кодов и анализ сопутствующих ошибок.

• - Подключите профессиональный сканер (DiagBox, PP2000, Autel, Launch с профилем PSA).

• - Обратите внимание на наличие кодов p1062 p1015 и P1067. Их совместное появление указывает на проблему именно в цепи питания мотора Valvetronic. Если есть P1067 (обрыв цепи) — проверяйте проводку и ЭБУ в первую очередь.

3.2 Проверка мотора Valvetronic (сервопривода)

Если предохранитель и реле исправны, переходим к моторчику.

Шаг 1. Прямая проверка мотора.

• - Отсоедините разъем мотора Valvetronic (обычно 2 толстых провода питания и 2 тонких — сигнальные от датчика положения, но у некоторых версий мотор и датчик объединены в один разъем).

• - Подайте 12В напрямую на силовые провода мотора, меняя полярность. Мотор должен вращаться в обе стороны. Если мотор не вращается или вращается с трудом — он неисправен.

• - Измерьте сопротивление обмотки мотора. Оно должно быть небольшим (единицы Ом). Если обрыв — замена.

Шаг 2. Проверка напряжения на разъеме мотора.

• - Включите зажигание. На разъеме мотора должно быть +12В (питание). Если напряжения нет — проверяйте цепь от реле и предохранителя.

• - Если напряжение есть (12В), но мотор не вращается при попытке ЭБУ его активировать (слышны щелчки реле, но нет движения) — мотор заклинил механически или неисправен.

Шаг 3. Проверка напряжения на выходах ЭБУ.

• - На коричневом 53-контактном разъеме «b» ЭБУ (BOSCH MEV17.4) при тестировании мотора Valvetronic между 1 и 2 ногой должно появляться 12В (полярность меняется в зависимости от направления вращения).

• - Если напряжение значительно ниже 12В (1.2-3.0В) — вышли из строя полевые транзисторы в ЭБУ.

3.3 Механическая диагностика Valvetronic

Если мотор электрически исправен, но система не работает или ошибка возвращается после сброса, проблема в механике.

Шаг 1. Снятие клапанной крышки и визуальный осмотр.

• - Снимите клапанную крышку (на двигателях EP6 это требует снятия впускного коллектора).

• - Осмотрите червячную пару: зубья на моторчике и на секторе эксцентрикового вала. Если зубья стерты или повреждены — требуется замена.

• - Проверьте, не провернулась ли шестерня на валу. Ограничитель хода должен быть на месте и не иметь следов ударов.

Шаг 2. Проверка эксцентрикового вала на заклинивание.

• - Рукой (или пассатижами через защиту) попробуйте провернуть эксцентриковый вал. Он должен вращаться с небольшим усилием, но плавно.

• - Если вал не вращается или вращается рывками — возможна деформация головки блока из-за перегрева. В тяжелых случаях требуется замена головки блока цилиндров.

Шаг 3. Проверка на замерзание (зимний случай).

• - Если проблема проявляется только зимой на морозе, а после прогрева исчезает — причина в замерзании конденсата в нише механизма Valvetronic.

• - Решение: просверлить дренажное отверстие в головке блока согласно техническому бюллетеню PSA. Работу должен выполнять специалист, знакомый с этой процедурой.

3.4 Программное обеспечение и адаптация

Шаг 1. Проверка версии прошивки ЭБУ.

• - Для автомобилей Peugeot 308 с ORGA-номером ниже 12297 (примерно до 2011 года) PSA выпустила обновление прошивки, которое лечит ложные срабатывания P1015 и P1062.

• - Обновление проводится только через дилера или специалиста с доступом к серверам PSA. Стоимость — от 5000 до 8000 руб.

Шаг 2. Принудительная инициализация Valvetronic (обучение).

• - После замены мотора Valvetronic, ремонта механики или обновления прошивки обязательно проведите процедуру обучения конечных положений (VVT Limit Stop Adaptation / Valvetronic Relearn) через DiagBox или PP2000.

• - Без этой процедуры ЭБУ не будет знать крайние положения эксцентрикового вала, и ошибка P1015 вернется.

• - Процедура выполняется на заглушенном двигателе: сканер подает команду на мотор Valvetronic, который самостоятельно находит «верхний» и «нижний» упоры и запоминает их.

3.5 Ремонт ЭБУ (крайний случай)

Если все проверки пройдены, а напряжение на выходе ЭБУ на мотор Valvetronic по-прежнему низкое (1.2-3.0В вместо 12В) — неисправен блок управления.

• - В ЭБУ Bosch MEV17.4 выходят из строя 4 полевых транзистора BUK765R2-40B, которые управляют мотором Valvetronic.

• - Ремонт: вскрытие ЭБУ (крышка отклеивается с трудом, нужно аккуратно), замена транзисторов. Иногда также требуется замена сгоревшего резистора в обвязке.

• - Стоимость ремонта ЭБУ: от 8000 до 15000 руб. в специализированных сервисах по ремонту блоков.

• - Важное предупреждение: Перед заменой ЭБУ или его ремонтом обязательно проверьте мотор Valvetronic на короткое замыкание! Неисправный мотор может убить новый блок.

3.6 Примеры из жизни и рекомендации по ремонту

• Пример 1 (Peugeot 308 1.6 VTi, 2010 г.): Владелец столкнулся с ошибками P1062, P1015. Машина не ехала, ограничение оборотов 2000. Начал с проверки предохранителя на АКБ — обнаружил, что гайка крепления желтого провода ослабла и контакт окислился. Подтянул гайку, зачистил контакты, сбросил ошибки — проблема ушла полностью. Вывод: 90% проблем с P1015 решаются за 5 минут и 0 рублей.

• Пример 2 (Citroen C4 1.4 VTi, 2009 г.): Автомобиль не заводился, сканер показал P1015, P1062, P1067. Проверка показала, что реле Valvetronic щелкает, но напряжение на мотор не подается. Замена реле (500 руб.) — двигатель завелся, но ошибка P1015 осталась. Потребовалась инициализация Valvetronic через DiagBox. После обучения — полное восстановление.

• Пример 3 (Peugeot 308, 2008 г., пробег 180000 км): Ошибки P1015 и P1062 появлялись периодически, машина «тупила». Владелец перебрал пол-автомобиля: заменил реле, предохранитель, датчик. В итоге снял клапанную крышку и обнаружил, что зубья на шестерне эксцентрикового вала стерты. Замена вала в сборе с мотором Valvetronic (б/у комплект — 15000 руб., работа — 8000 руб.) решила проблему. Вывод: при большом пробеге износ червячной пары — частая причина.

• Пример 4 (Peugeot 308, зима, -25°C): Утром машина не завелась, ошибки P1015, P1062. После отогрева в теплом гараже завелась и ехала нормально. Диагностика показала, что проблема повторяется только на морозе. Решение — дренирование головки блока (сверление отверстия) по TSB PSA. Стоимость работы — 5000 руб. Ошибки больше не появлялись.

• Пример 5 (Peugeot 308, после замены цепи ГРМ): После ремонта двигатель не заводился, ошибка P1015. Механик повернул эксцентриковый вал Valvetronic вручную при снятой клапанной крышке, а при сборке не вернул его в нейтральное положение. Решение: принудительная инициализация Valvetronic через сканер — ЭБУ сам нашел крайние положения, и двигатель запустился. Вывод: после любого вмешательства в механизм Valvetronic требуется обучение через сканер.

3.7 Заключительные рекомендации по ремонту и профилактике

Чек-лист мастера перед сдачей автомобиля клиенту:

• - После любых работ с системой Valvetronic обязательно проведите процедуру обучения (адаптации) через DiagBox или PP2000. Без этого ошибка P1015 вернется.

• - Проверьте напряжение на разъеме мотора Valvetronic при включенном зажигании — должно быть 12В. Если напряжение плавает — проверяйте контакты предохранителя и реле.

• - Перед заменой ЭБУ или его ремонтом обязательно проверьте мотор Valvetronic на короткое замыкание. Неисправный мотор может выжечь новый блок.

• - Проведите тест-драйв не менее 15 км в режиме «город/трасса». При резких ускорениях Valvetronic должен плавно менять подъем клапанов, без рывков и провалов.

Профилактика:

• - Раз в полгода проверяйте и подтягивайте гайку крепления желтого провода на блоке предохранителей АКБ. Это предотвратит 90% проблем с P1015.

• - Меняйте масло каждые 7500-10000 км. Грязное масло — враг эксцентрикового вала Valvetronic. Используйте только масла, одобренные PSA (Total Quartz 5W-30, спецификация PSA B71 2290).

• - Если автомобиль эксплуатируется в регионах с холодными зимами, рассмотрите профилактическое дренирование головки блока (сверление отверстия) для отвода конденсата. Это избавит от проблем с замерзанием механизма.

• - При появлении первых признаков проблем (ограничение оборотов, «тупизм») не откладывайте диагностику. Езда с ошибкой P1015 возможна, но неприятна, а запущенная проблема может привести к износу червячной пары и дорогостоящему ремонту.
