Диагностический код DTC P0994: низкое напряжение в цепи датчика/переключателя давления F трансмиссионной жидкости
Код неиспородности DTC P0994 — это общий диагностический код OBD-II, который указывает на слишком низкое напряжение в электрической цепи датчика/переключателя давления трансмиссионной жидкости «F» (Transmission Fluid Pressure Sensor/Switch «F» Circuit Low). Эта неисправность регистрируется модулем управления трансмиссией (TCM) или модулем управления силовым агрегатом (PCM/ECM) в тот момент, когда сигнал от датчика давления «F» оказывается ниже допустимого порога.
Данная неисправность встречается на автомобилях различных марок: Chevrolet, Acura, Honda, Saturn, Jeep, Toyota, Mercedes-Benz и других. Важно понимать, что ошибка P0994 обычно указывает на электрическую проблему в цепи датчика TFPS, хотя также может быть связана с внутренними механическими проблемами внутри коробки передач.
Датчик/переключатель давления трансмиссионной жидкости (Transmission Fluid Pressure Sensor/Switch — TFPS) обычно расположен на боковой стороне клапанной плиты (valve body) внутри коробки передач, хотя иногда может быть вкручен непосредственно в корпус трансмиссии. TFPS преобразует механическое давление трансмиссионной жидкости в электрический сигнал для PCM/TCM. Блок управления использует этот сигнал напряжения для определения рабочего давления трансмиссии или момента переключения передач.
Код P0994 устанавливается, когда TCM обнаруживает, что сигнал переключателя давления «F» слишком низкий (обычно указывает на короткое замыкание на массу или внутреннее замыкание в датчике).
Данная неисправность встречается на автомобилях различных марок: Chevrolet, Acura, Honda, Saturn, Jeep, Toyota, Mercedes-Benz и других. Важно понимать, что ошибка P0994 обычно указывает на электрическую проблему в цепи датчика TFPS, хотя также может быть связана с внутренними механическими проблемами внутри коробки передач.
Датчик/переключатель давления трансмиссионной жидкости (Transmission Fluid Pressure Sensor/Switch — TFPS) обычно расположен на боковой стороне клапанной плиты (valve body) внутри коробки передач, хотя иногда может быть вкручен непосредственно в корпус трансмиссии. TFPS преобразует механическое давление трансмиссионной жидкости в электрический сигнал для PCM/TCM. Блок управления использует этот сигнал напряжения для определения рабочего давления трансмиссии или момента переключения передач.
Код P0994 устанавливается, когда TCM обнаруживает, что сигнал переключателя давления «F» слишком низкий (обычно указывает на короткое замыкание на массу или внутреннее замыкание в датчике).

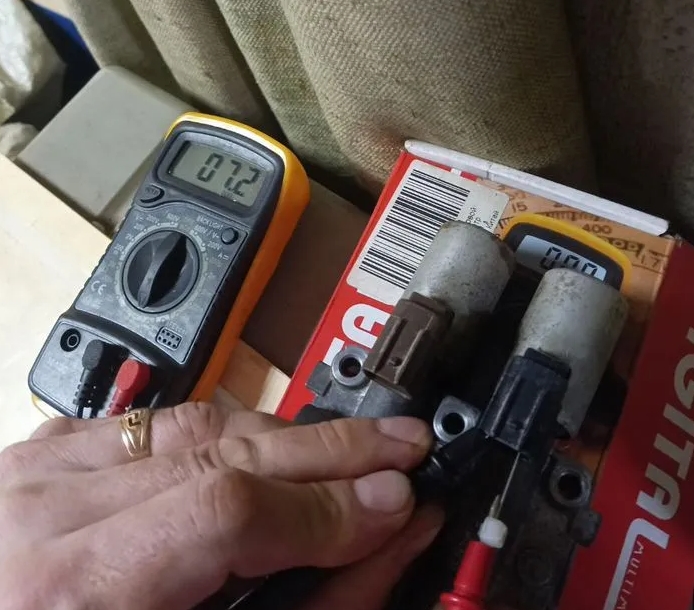

- DTC P0994 Ошибка
- DTC_P0994.jpg (266.22 КБ) 29 просмотров
1. Причины возникновения ошибки P0994
Причины появления ошибка p0994 могут быть как электрическими, так и механическими. На основе официальных руководств по ремонту и практического опыта специалистов наиболее распространенными являются:1.1. Электрические причины (проблемы с цепью датчика)
- Короткое замыкание сигнальной цепи датчика TFPS на массу (short to ground) — поврежденная изоляция провода касается корпуса трансмиссии или кузова.
- Неисправный датчик/переключатель давления «F» (TFPS) — внутреннее короткое замыкание в датчике. По статистике, это одна из наиболее вероятных причин после проверки проводки.
- Плохое соединение или коррозия в разъемах — окисленные или ослабленные контакты на разъеме датчика или PCM/TCM. Это наиболее распространенная проблема для этого кода, так как внешние соединения трансмиссии подвержены коррозии. Признаком коррозии является зеленоватый налет на контактах.
- Повреждение жгута проводки у коробки передач — масло/влага в разъеме АКПП, окисление пинов.
- Неисправный блок управления (PCM/TCM/ECM) — маловероятная причина, но возможна. После замены PCM/TCM требуется программирование.
- Плохая масса или просадка питания — низкое напряжение питания модуля АКПП, падение напряжения под нагрузкой.
- Неисправный соленоид переключения передач — в некоторых случаях проблема может быть связана с неисправным соленоидом.
1.2. Механические причины (связаны с гидравликой и внутренними компонентами)
- Низкий уровень трансмиссионной жидкости (ATF level low) — вызывает падение давления в системе, из-за чего переключатель не может нормально срабатывать.
- Загрязненная или старая трансмиссионная жидкость — частицы износа могут забивать гидравлические каналы. Если жидкость грязная или пахнет горелым, это признак внутренних проблем.
- Дефектная клапанная плита (Valve Body) — засорение или повреждение гидравлических каналов.
- Повреждение трансмиссии из-за низкого уровня жидкости — может потребоваться ремонт или замена трансмиссии.
2. Можно ли продолжать движение на автомобиле с ошибкой P0994?
Вопрос безопасности при активном коде P0994 требует серьезного подхода. Серьезность этой неисправности зависит от конкретного автомобиля и симптомов. Поскольку это электрическая неисправность, PCM/TCM может компенсировать ее до некоторой степени.| Симптомы и состояние автомобиля | Рекомендация по движению | Вероятные последствия при игнорировании |
|---|---|---|
| Check Engine горит, но переключения передач в целом нормальные | Осторожное движение до сервиса (до 50-100 км), сниженная нагрузка | Проблема может прогрессировать, но на начальном этапе критических последствий нет |
| Изменение качества переключения (рывки, задержки, жесткие переключения), потеря топливной экономичности | Осторожное движение до ближайшего сервиса (до 30-40 км) | Повышенный износ фрикционов, ухудшение топливной экономичности, прогрессирование проблемы |
| Автомобиль стартует со 2-й или 3-й передачи (режим limp mode / аварийный режим) | Эвакуация — движение запрещено | Перегрев гидротрансформатора, износ фрикционов, повреждение гидроблока. Аварийный режим — это попытка коробки доехать до сервиса, но не более |
| Пробуксовка трансмиссии, потеря тяги | Немедленная эвакуация | Необратимые повреждения, выход трансмиссии из строя |
На Mercedes-Benz этот код нередко сопровождается пинками, пробуксовками, задержкой включения D/R и уходом коробки в аварийный режим. На Chevrolet и других марках могут ощущаться проблемы с переключением 4-й передачи, снижение мощности и рывки при ускорении.
Если ошибка P0994 появилась после недавнего обслуживания трансмиссии (замена масла, фильтра), первым делом проверьте уровень жидкости и качество выполненных работ.
3. Как исправить ошибку P0994 — подробные рекомендации по ремонту
Устранение кода P0994 требует системного подхода и соблюдения последовательности диагностических шагов. Ниже приведен подробный алгоритм, основанный на официальных руководствах по ремонту и практическом опыте специалистов.Шаг 1: Проверка бюллетеней TSB и считывание данных
Перед началом работ обязательно проверьте наличие технических сервисных бюллетеней (TSB) для вашего конкретного автомобиля. Ваша проблема может быть известной с известным решением от производителя, что сэкономит время и деньги.Подключите профессиональный диагностический сканер:
- Сохраните стоп-кадры (Freeze Frame Data) — они содержат параметры в момент возникновения ошибки (скорость автомобиля, обороты двигателя, температура ATF, текущая передача). Запись этих данных обязательна перед началом диагностики.
- Считайте все коды неисправности из всех блоков. Особое внимание обратите на наличие сопутствующих кодов, связанных с питанием (например, коды низкого напряжения). Если есть такие коды, начните диагностику с них — они могут быть причиной P0994. На Mercedes-Benz особенно важно смотреть сопутствующие коды по напряжению/питанию.
- Очистите коды и проведите тест-драйв для подтверждения повторного появления.
Шаг 2: Проверка уровня и состояния трансмиссионной жидкости (ATF)
Это один из важнейших этапов диагностики, так как низкий уровень или загрязненная жидкость могут быть как причиной, так и сопутствующим фактором проблемы.- Прогрейте двигатель и трансмиссию до рабочей температуры (согласно спецификации).
- При работающем двигателе (для большинства АКПП) проверьте уровень жидкости. Низкий уровень — частая причина ошибки.
- Оцените цвет и запах жидкости: наличие запаха гари или темно-коричневый/черный цвет указывает на перегрев и загрязнение.
- Проверьте наличие утечек ATF из корпуса трансмиссии и мест соединения с двигателем.
На Mercedes-Benz также проверьте наличие перегрева, стружки в поддоне, состояние фильтра.
Шаг 3: Визуальный осмотр проводки, разъемов и контактов (ключевой этап!)
Это наиболее важный этап диагностики для кода P0994, так как проблемы с соединениями — самая частая причина неисправностей.Шаг 3.1: Локализация датчика TFPS
- Найдите датчик/переключатель давления «F» (TFPS). Обычно он находится на боковой стороне клапанной плиты внутри коробки передач, хотя иногда может быть вкручен в корпус трансмиссии.
- Визуально осмотрите жгут проводов от PCM/TCM до трансмиссии на предмет потертостей, перегибов, повреждений изоляции, следов ожогов или расплавленного пластика.
- Особое внимание уделите местам контакта жгута с кузовом, кронштейнами двигателя — именно здесь чаще всего возникают проблемы.
- На Mercedes-Benz обязательно проверьте наличие масла/влаги в разъеме АКПП и повреждение жгута у коробки.
- Отсоедините разъем датчика TFPS и внимательно осмотрите клеммы (металлические части) внутри разъема.
- Ищите признаки коррозии — зеленоватый налет (особенно если разъем расположен на внешней стороне трансмиссии, где подвержен воздействию влаги и реагентов).
- Проверьте, не выглядят ли контакты обгоревшими или деформированными.
- Убедитесь, что фиксатор разъема правильно защелкнут — ослабленный разъем может вызывать прерывистый контакт.
- Если обнаружена коррозия или загрязнение, используйте очиститель электрических контактов и пластиковую щетинную щетку для очистки клемм.
- Дайте высохнуть и нанесите диэлектрическую смазку (электрическую смазку) в месте контакта клемм для защиты от будущей коррозии.
- С помощью сканера очистите диагностические коды из памяти.
- Проведите тест-драйв и проверьте, возвращается ли код P0994.
- Если код не возвращается — проблема была в соединениях. Это наиболее частая причина для этого кода.
Шаг 4: Проверка опорного напряжения датчика TFPS
Если после очистки разъемов ошибка P0994 возвращается, необходимо провести тестирование самого датчика и его цепей с помощью цифрового мультиметра (DVOM).Важно: При проверках обязательно встряхивайте жгут проводов и двигайте разъемы во время измерений, чтобы выявить проблемы, проявляющиеся только при вибрации.
Шаг 4.1: Подготовка
- Выключите зажигание (Key Off).
- Отсоедините электрический разъем на датчике TFPS.
- Подключите черный провод цифрового вольтметра (DVOM) к массе или низкому опорному терминалу в разъеме жгута проводов.
- Подключите красный провод цифрового вольтметра к сигнальной клемме в разъеме жгута проводов датчика TFPS.
- Включите зажигание (Key On, Engine Off).
- Проверьте спецификации производителя — вольтметр должен показывать либо 12 вольт, либо 5 вольт (в зависимости от конструкции автомобиля).
- Покачайте соединения и встряхните жгут проводов, чтобы увидеть, не изменяются ли показания. Если при встряхивании показания «плавают» или пропадают — это указывает на прерывистый обрыв.
- Если напряжение неправильное или отсутствует — ремонтируйте провод питания или заземления, или замените PCM/TCM.
Шаг 5: Проверка сопротивления датчика TFPS
Если проверка напряжения прошла успешно, необходимо проверить сопротивление самого датчика.- Выключите зажигание (Key Off).
- Подключите один провод омметра к сигнальной клемме на датчике TFPS (не на жгуте, а на самом датчике).
- Подключите другой провод омметра к массе или низкому опорному терминалу на датчике.
- Проверьте спецификации производителя на сопротивление датчика для точной проверки при отсутствии приложенного давления.
- Покачайте разъем датчика и встряхивайте жгут при мониторинге сопротивления. Если показания омметра «плавают» или нестабильны — это указывает на прерывистую неисправность внутри датчика.
- Если показания омметра не проходят проверку — замените датчик TFPS.
Шаг 6: Проверка магистрального давления (при необходимости)
Если электрические проверки не выявили проблем, а ошибка P0994 продолжает возвращаться, и при этом ощущаются пробуксовки или задержки переключения, необходимо проверить механические компоненты трансмиссии.- Подключите механический манометр к контрольному штуцеру трансмиссии.
- Сравните фактические показания давления со спецификациями производителя.
- Если давление низкое — возможны проблемы с масляным насосом, забитым фильтром или утечками в гидравлической системе.
Шаг 7: Реальные примеры из практики
Пример 1: Mercedes-Benz, код P0994 после замены масла в АКПП 722.6 (из обсуждения на MBClub)Автомобиль: Mercedes-Benz с АКПП 722.6.
Жалобы: После замены масла появились пинки, задержка включения D/R. Сканер показал код P0994.
Диагностика:
- Проверка разъема АКПП — обнаружено масло внутри разъема и окисление пинов.
- Влага попала в разъем при замене масла, вызвав короткое замыкание.
- Разъем отсоединен, контакты очищены очистителем электрических контактов и высушены.
- Восстановлена герметизация разъема.
- Нанесена диэлектрическая смазка для защиты от влаги.
Пример 2: General Motors (Chevrolet/GMC), ошибка P0994 (короткое замыкание в проводке)
Автомобиль: Chevrolet/GMC с АКПП.
Жалобы: Check Engine горит, жесткие переключения передач. Сканер показывает код P0994.
Диагностика:
- Визуальный осмотр жгута проводки — обнаружено потертость изоляции провода датчика TFPS о кронштейн двигателя.
- Провод касался массы, вызывая короткое замыкание.
- Поврежденный участок провода заменен, изоляция восстановлена.
- Установлена дополнительная защита в месте контакта.
Пример 3: Toyota, ошибка P0994 — замена датчика TFPS
Автомобиль: Toyota Camry с АКПП.
Жалобы: Периодические рывки при переключении передач, Check Engine горит. Сканер показывает P0994.
Диагностика:
- Проверка ATF — уровень в норме, жидкость чистая.
- Проверка проводки и разъемов — повреждений не обнаружено.
- Проверка опорного напряжения датчика — 5 вольт (в норме).
- Проверка сопротивления датчика — показало 0 Ом (короткое замыкание внутри датчика).
- Замена датчика TFPS (отдельный датчик).
- Замена масла ATF и фильтра.
Шаг 8: Замена датчика TFPS или блока соленоидов
Если проверка показала, что неисправен датчик TFPS (сопротивление не соответствует спецификации, короткое замыкание внутри), выполните его замену. На некоторых автомобилях датчик является частью более крупного узла:- Для Mercedes-Benz: Датчик часто является частью проводниковой платы (проводниковая плата внутри АКПП). При неисправности требуется замена платы.
- Для GM/Chevrolet: Датчик может быть частью блока управления соленоидами и не заменяться отдельно.
- Набор торцевых головок (обычно головки на 8, 10, 12 мм).
- Мультиметр.
- Новый датчик TFPS (или новая плата/блок соленоидов).
- Новое масло ATF (рекомендованного производителем типа).
- Новый фильтр трансмиссии (рекомендуется).
- Новая прокладка поддона или герметик.
- Слив жидкости: Слейте трансмиссионную жидкость в чистую емкость для оценки состояния. Обратите внимание на наличие металлической стружки или запаха гари.
- Снятие поддона: Открутите болты поддона по периметру, аккуратно отделите поддон. На Mercedes-Benz проверьте наличие стружки в поддоне и состояние фильтра.
- Доступ к датчику/плате: Найдите датчик TFPS на клапанной плите (или плату АКПП / блок соленоидов).
- Замена:
- Отсоедините разъем(ы).
- Открутите крепежные винты/болты.
- Извлеките старый датчик/плату.
- Установите новый датчик/плату в обратной последовательности. Убедитесь, что разъемы зафиксированы.
- Сборка: Установите новый фильтр. Установите поддон с новой прокладкой или герметиком.
- Заливка жидкости: Залейте свежую трансмиссионную жидкость в рекомендованном объеме.
- Адаптация/Программирование: Для многих автомобилей после замены компонентов требуется программирование, калибровка или процедура обучения (адаптации) через сканер. На Mercedes-Benz особенно важно выполнить корректную процедуру обучения/адаптации, если она предусмотрена для вашей трансмиссии.
| Тип ремонта | Стоимость в рублях |
|---|---|
| Диагностика (1-2 часа работы) | от 2 000 до 6 000 ₽ |
| Датчик TFPS (отдельный) — деталь | от 3 000 до 8 000 ₽ |
| Плата АКПП Mercedes-Benz — деталь | от 15 000 до 35 000 ₽ |
| Блок соленоидов GM — деталь | от 20 000 до 45 000 ₽ |
| Трансмиссионная жидкость (4-8 литров) | от 4 000 до 10 000 ₽ |
| Фильтр трансмиссии | от 1 500 до 4 000 ₽ |
| Прокладка поддона | от 200 до 1 500 ₽ |
| Работа по замене (в сервисе) | от 5 000 до 15 000 ₽ |
| Программирование/адаптация (при необходимости) | от 4 000 до 8 000 ₽ |
Шаг 9: Проверка и замена блока управления (PCM/TCM/ECM)
Если все проверки проводки, датчика и механических компонентов показали норму, а ошибка P0994 продолжает возвращаться — возможна неисправность блока управления.Признаки неисправности PCM/TCM:
- Датчик TFPS исправен по показаниям мультиметра (сопротивление стабильно, не «плавает» при встряхивании).
- Проводка целая, контакты чистые, но ошибка возвращается.
- Другие датчики и соленоиды работают нормально.
- Если все предыдущие тесты пройдены и вы продолжаете получать P0994, это, скорее всего, указывает на неисправный датчик TFPS, хотя неисправный PCM/TCM не может быть исключен.
- При подозрении на неисправность PCM/TCM — подставьте заведомо исправный блок и выполните повторную проверку.
- Если с заведомо исправным блоком ошибка не проявляется — замените оригинальный PCM/TCM.
Стоимость решения проблем с PCM/TCM:
- Обновление программного обеспечения (перепрошивка) — от 4 000 до 8 000 рублей.
- Ремонт PCM/TCM (замена выходного драйвера/транзистора) — от 5 000 до 12 000 рублей.
- Замена PCM/TCM на восстановленный или новый — от 15 000 до 50 000 рублей.
Распространенные ошибки при диагностике P0994
Согласно информации от специалистов, наиболее частая ошибка при диагностике этого кода — необоснованная замена датчика TFPS без проверки проводки и разъемов:- Классическая ошибка: Кто-то сразу заменяет датчик TFPS, даже не проверив провода и разъемы — а именно там чаще всего что-то ломается.
- Игнорирование проверки бюллетеней TSB — через это необоснованно тратятся деньги на новые детали.
- Неполная проверка сопротивления и напряжения — необходимо проверять по рекомендациям производителя.
- Игнорирование механического состояния трансмиссии — всегда проверяйте механическое состояние коробки, особенно когда электрика выглядит исправной.
Рекомендации по ремонту от специалистов
На основе анализа официальной документации, реальных отзывов с форумов и практического опыта сервисных инженеров можно сформулировать следующие ключевые рекомендации:- При появлении P0994 сначала проверьте разъемы и проводку на наличие коррозии. Это наиболее частая проблема для этого кода, так как внешние соединения трансмиссии больше всего подвержены коррозии. Очистите контакты специальным спреем и обработайте диэлектрической смазкой.
- Проверьте уровень и состояние трансмиссионной жидкости — это один из самых простых и дешевых шагов диагностики. Если жидкость грязная или пахнет горелым, это признак внутренних проблем.
- Обратите внимание на сопутствующие коды. Если есть другие коды, связанные с питанием или несколькими датчиками, начните диагностику с них — они могут быть причиной P0994.
- При проверках обязательно встряхивайте жгут проводов и двигайте разъемы во время измерений мультиметром. Это единственный способ выявить проблемы, проявляющиеся только при вибрации.
- Для Mercedes-Benz: Начните с проверки разъема АКПП и жгута на наличие масла/влаги внутри, окисления пинов, повреждения жгута у коробки. Проверьте питание/массы EGS/TCM и падение напряжения под нагрузкой.
- Для GM/Chevrolet: Датчик может быть частью блока управления соленоидами и не заменяться отдельно. При неисправности требуется замена всего блока в сборе с последующим программированием.
- При замене датчика или блока соленоидов всегда меняйте масло и фильтр. Даже если жидкость выглядит чистой, в ней могут содержаться микрочастицы, которые привели к неисправности.
- Используйте только рекомендованную производителем трансмиссионную жидкость. Неправильная жидкость может изменить фрикционные характеристики и привести к некорректной работе датчиков и соленоидов.
- Помните о возможности неисправности PCM/TCM. Если все проверки проводки, датчика и механических компонентов в норме, а ошибка сохраняется — возможно, проблема в блоке управления.
- После ремонта обязательно выполните тест-драйв в различных режимах (город, трасса) для проверки, не возвращается ли ошибка. На Mercedes-Benz выполните корректную процедуру обучения/адаптации, если она предусмотрена для вашей трансмиссии.
- При очистке кодов не отключайте аккумулятор. Это может привести к потере адаптивных данных и проблемам с работой двигателя и трансмиссии. Используйте сканер для корректного сброса кодов.
