Диагностический код DTC P0983: высокое напряжение в цепи управления соленоидом переключения передач D
Код неисправности DTC P0983 — это общий диагностический код OBD-II, который указывает на слишком высокое напряжение в электрической цепи управления соленоидом переключения передач «D» (Shift Solenoid D Control Circuit High). Эта неисправность регистрируется модулем управления трансмиссией (TCM) или модулем управления силовым агрегатом (ECM/PCM) в тот момент, когда измеренное напряжение в цепи соленоида «D» оказывается выше допустимого порога, что указывает на обрыв цепи (open circuit) .
В отличие от кода P0982 (низкое напряжение, короткое замыкание на массу), ошибка P0983 сигнализирует о том, что цепь соленоида разомкнута. Согласно техническим руководствам Honda и Acura, этот код устанавливается, когда возвратный сигнал не соответствует команде на выключение соленоида переключения передач D в течение минимум 1 секунды .
Данная неисправность встречается на автомобилях различных марок: p0983 toyota, p0983 lexus lx570, p0983 lexus ошибка, p0983 ошибка тойота, p0983 хонда, p0983 toyota rav4, Acura и других. На автомобилях Toyota и Lexus этот код относится к соленоиду S4 (Shift Solenoid Valve S4) .
Важное примечание: Согласно официальным руководствам Honda и Acura, этот код вызван исключительно неисправностью электрической цепи и не может быть вызван механической проблемой в трансмиссии . Это значительно упрощает диагностику, так как позволяет сразу сосредоточиться на электрической части, исключив гидравлические и механические причины.
В отличие от кода P0982 (низкое напряжение, короткое замыкание на массу), ошибка P0983 сигнализирует о том, что цепь соленоида разомкнута. Согласно техническим руководствам Honda и Acura, этот код устанавливается, когда возвратный сигнал не соответствует команде на выключение соленоида переключения передач D в течение минимум 1 секунды .
Данная неисправность встречается на автомобилях различных марок: p0983 toyota, p0983 lexus lx570, p0983 lexus ошибка, p0983 ошибка тойота, p0983 хонда, p0983 toyota rav4, Acura и других. На автомобилях Toyota и Lexus этот код относится к соленоиду S4 (Shift Solenoid Valve S4) .
Важное примечание: Согласно официальным руководствам Honda и Acura, этот код вызван исключительно неисправностью электрической цепи и не может быть вызван механической проблемой в трансмиссии . Это значительно упрощает диагностику, так как позволяет сразу сосредоточиться на электрической части, исключив гидравлические и механические причины.
- DTC P0983 Ошибка

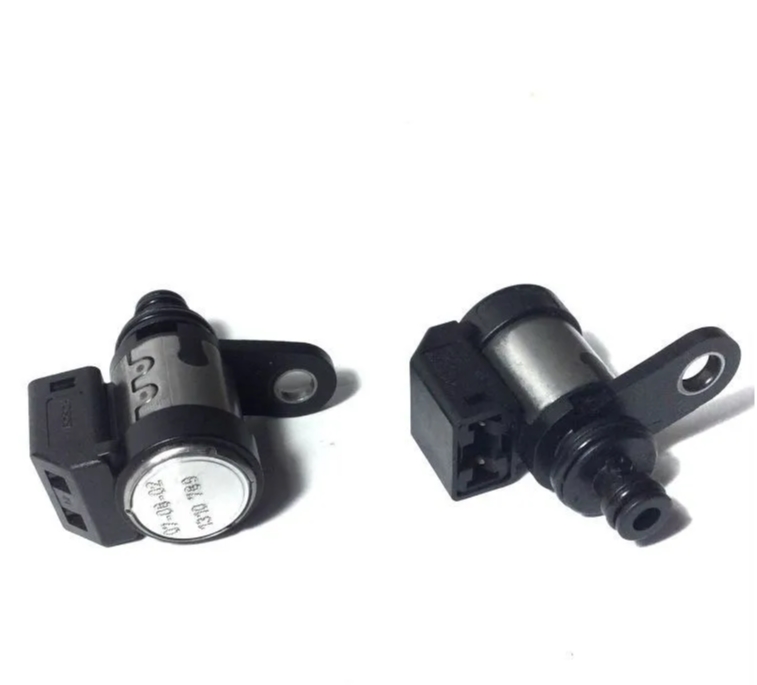

- DTC_P0983.jpg (79.81 КБ) 216 просмотров
Назначение соленоида переключения передач D в АКПП
В автоматической коробке передач переключение передач происходит за счет управления гидравлическим давлением. Электромагнитные клапаны (соленоиды переключения передач) получают сигналы от TCM/PCM и открывают или закрывают каналы с трансмиссионной жидкостью, направляя ее к определенным фрикционам и лентам .Соленоид «D» (в различных конструкциях также может называться Shift Solenoid Valve S4) — это один из нескольких соленоидов в гидравлическом блоке. Когда соленоиды A, B, C, D и E включены, гидравлический контур открывается, обеспечивая подачу/слив давления к каждому сцеплению в соответствии с комбинацией состояний соленоидов .
Когда ECM обнаруживает, что возвратный сигнал не соответствует команде на выключение соленоида «D», он записывает DTC P0983 и переводит трансмиссию в аварийный режим .
1. Причины возникновения ошибки P0983
Причины появления ошибка P0983 носят исключительно электрический характер. На основе официальных руководств по ремонту и практического опыта специалистов наиболее распространенными являются:1.1. Основные электрические причины
- Обрыв в цепи управления соленоида «D» (open circuit) — наиболее частая причина. Провод мог перетереться, сломаться в месте перегиба или внутри изоляции, особенно в районе разъема трансмиссии
- Короткое замыкание цепи на «плюс» (short to battery / short to power) — поврежденная изоляция провода касается провода питания (например, +12V)
- Неисправный соленоид переключения передач «D» (Shift Solenoid Valve D / S4) — внутренний обрыв обмотки, сопротивление выше нормы или бесконечность
- Плохое соединение или ослабление крепления клемм на электромагнитном клапане D и PCM — разъемы подвержены коррозии, окислению и ослаблению контактов
- Поврежденная проводка внутри поддона трансмиссии (жгут-шлейф, shift solenoid harness) — провода перетираются о корпус или компоненты гидроблока
- Неисправный блок управления (ECM/PCM/TCM) — выход из строя входного каскада или ошибка программного обеспечения. Согласно официальным руководствам, может потребоваться обновление ПО PCM или замена на заведомо исправный блок
1.2. Сопутствующие факторы (не прямые причины)
- Низкий уровень или загрязненная трансмиссионная жидкость — хотя это не прямая причина (код вызван электрической проблемой), грязная жидкость может способствовать выходу соленоида из строя
1.3. Специфические причины для Lexus и Toyota (p0983 lexus lx570, p0983 ошибка тойота)
На автомобилях Lexus и Toyota с АКПП A760E, U760E, A750F:- Код P0983 относится к соленоиду S4 (Shift Solenoid Valve S4). Нормальное сопротивление: 11-15 Ом при 20°C
- Порог срабатывания: при выключенном соленоиде (OFF) ECM проверяет, не превышает ли сопротивление 100 кОм, что указывает на обрыв
- Проводка: сигнальный провод соленоида S4 на ECM — в зависимости от модели
1.4. Специфические причины для Honda и Acura (p0983 хонда)
На автомобилях Honda и Acura код P0983 указывает на обрыв в цепи соленоида D (Open in Shift Solenoid Valve D Circuit) . Согласно официальным руководствам:- Нормальное сопротивление между клеммами PCM (например, C5 и A9 для Honda Civic) составляет 12-25 Ом
- Проверка включает измерение сопротивления на разъеме жгута соленоида (terminal No. 8)
- Причиной может быть обрыв в проводе между PCM и разъемом жгута соленоида
2. Можно ли продолжать движение на автомобиле с ошибкой P0983?
Вопрос безопасности при активном коде P0983 требует серьезного подхода. Серьезность этой неисправности оценивается как средняя-высокая, но при игнорировании она быстро прогрессирует .| Симптомы и состояние автомобиля | Рекомендация по движению | Вероятные последствия при игнорировании |
|---|---|---|
| Check Engine горит, но переключения передач в целом нормальные | Осторожное движение до сервиса (до 30-40 км), сниженная нагрузка | Внезапный переход в аварийный режим, невозможность переключения передач |
| Жесткие или задержанные переключения, рывки, нет повышающих передач (overdrive) | Осторожное движение до ближайшего сервиса (до 20-30 км) | Механическое повреждение компонентов АКПП, появление металлической стружки |
| Трансмиссия застревает в одной передаче (аварийный режим, limp mode) | Эвакуация — движение запрещено | Перегрев гидротрансформатора, износ фрикционов, повреждение гидроблока |
| Трансмиссия перегревается (запах гари, лампа AT горит) | Немедленная эвакуация, остановка двигателя | Необратимые повреждения, выход трансмиссии из строя |
Важно: Согласно отзывам владельцев Lexus IS250, ошибка P0983 может проявляться без явных симптомов — коробка работает нормально, но Check Engine горит . Это не означает, что проблема безопасна — со временем ситуация ухудшится.
Если ошибка P0983 появилась после недавнего обслуживания трансмиссии (замена масла, фильтра, ремонт гидроблока) — первым делом проверьте качество выполненных работ и целостность подключения разъемов.
3. Как исправить ошибку P0983 — подробные рекомендации по ремонту
Устранение кода P0983 требует системного подхода с обязательной проверкой электрических цепей на обрыв. Ниже приведен подробный алгоритм, основанный на официальных руководствах по ремонту Honda/Acura , Toyota/Lexus и практическом опыте специалистов.Шаг 1: Проверка бюллетеней TSB и считывание данных
Перед началом работ обязательно проверьте наличие технических сервисных бюллетеней (TSB) для вашего конкретного автомобиля .Подключите профессиональный диагностический сканер (HDS для Honda/Acura, Techstream для Toyota/Lexus или универсальный прибор):
- Считайте все коды неисправности из всех блоков (двигатель, трансмиссия, ABS). Убедитесь, что коды P0973, P0974, P0982 не активны .
- Сохраните стоп-кадры (Freeze Frame Data) — они содержат параметры в момент возникновения ошибки (скорость автомобиля, обороты двигателя, температура ATF, текущая передача) . Запись этих данных обязательна перед началом диагностики.
- Очистите коды и проведите тест-драйв для подтверждения повторного появления .
- Запустите двигатель в положении P и держите рычаг переключения в позиции Р более 1 секунды.
- Проверьте, появляется ли DTC P0983.
Согласно руководству Acura, также можно использовать Miscellaneous Test Menu для тестирования соленоида D через HDS-сканер . При слушании — исправный соленоид должен издавать отчетливый щелчок.
Шаг 2: Визуальный осмотр проводки и разъемов (внешняя диагностика)
Это ключевой этап диагностики ошибки P0983, так как обрыв провода — наиболее частая причина .- Визуально осмотрите жгут проводов от ECM/TCM до трансмиссии на предмет потертостей, перегибов, повреждений изоляции. Особое внимание уделите местам контакта жгута с кузовом, кронштейнами двигателя .
- Проверьте разъемы на корпусе трансмиссии — они расположены в зоне попадания воды и реагентов. Окисленные контакты — частая причина ошибки. На Toyota/Lexus это особенно актуально .
- Убедитесь, что фиксатор каждого разъема правильно защелкнут — слабое соединение может вызвать обрыв .
- Проверьте контакты на наличие коррозии, влаги, деформированных или подогнутых пинов, грязи .
Шаг 3: Проверка сопротивления цепи соленоида D (проверка на обрыв)
Вам потребуется цифровой мультиметр (DVOM). Обязательно отключите аккумулятор перед измерением сопротивления.Согласно процедуре Honda/Acura :
Шаг 3.1: Подготовка
- Отсоедините разъем PCM (на некоторых моделях — разъемы A, B, C). Для Honda Civic: отсоедините 44P разъемы B и C .
- Отсоедините разъем жгута соленоида на трансмиссии .
- Измерьте сопротивление между соответствующими клеммами PCM. Для Honda Civic: между клеммой B26 и клеммой C40 или C44 .
- Для Acura: между клеммой C5 и A9 .
- Норма для Honda/Acura: 12-25 Ом .
- Соответствует норме (12-25 Ом) — цепь исправна, переходите к проверке PCM (шаг 6) .
- Не соответствует норме (бесконечно или выше 25 Ом) — обрыв в цепи, переходите к шагу 3.3 .
- Измерьте сопротивление между выводом ECM (для S4) и массой кузова.
- Норма для Toyota/Lexus: 11-15 Ом при 20°C .
Шаг 4: Проверка проводки между PCM и разъемом трансмиссии
Если на шаге 3 сопротивление не соответствует норме, необходимо локализовать место обрыва.Согласно процедуре Honda/Acura :
- Отсоедините разъем жгута соленоида на корпусе трансмиссии.
- Проверьте непрерывность соединения между клеммой PCM (например, B26 для Honda Civic) и клеммой № 8 разъема жгута соленоида .
- Норма: непрерывность (сопротивление менее 1 Ом) .
- Устраните разрыв провода между клеммой PCM и разъемом жгута соленоида .
- После ремонта переходите к шагу 7 (проверка после ремонта).
Шаг 5: Проверка соленоида D и внутреннего жгута (shift solenoid harness)
Если внешняя проводка исправна, необходимо проверить сам соленоид и жгут внутри поддона. Для этого требуется снять поддон трансмиссии для доступа к гидравлическому блоку.Согласно процедуре Honda/Acura :
- Слейте трансмиссионную жидкость.
- Снимите поддон АКПП.
- Отсоедините разъем жгута соленоида от соленоида D.
- Проверьте непрерывность соединения между клеммой № 8 разъема жгута соленоида и клеммой соленоида D .
- Норма: непрерывность (сопротивление менее 1 Ом) .
- Замените жгут проводки соленоида (shift solenoid harness) .
- Подключите мультиметр непосредственно к выводам соленоида D .
- Норма для Honda/Acura: 12-25 Ом .
- Норма для Toyota/Lexus: 11-15 Ом при 20°C .
- Подключите положительный вывод аккумулятора (через предохранитель) к выводу соленоида.
- Подключите отрицательный вывод аккумулятора к корпусу соленоида.
- При подаче питания соленоид должен издавать отчетливый щелчок (рабочий звук) .
Если измеренное сопротивление:
- Соответствует спецификации — соленоид электрически исправен, но проверьте механическую работу.
- Бесконечно (OL) или значительно выше нормы — обрыв в обмотке, замена соленоида D (S4) .
Шаг 6: Проверка и замена блока управления (ECM/PCM/TCM)
Если все проверки проводки и соленоида показали норму (сопротивление 12-25 Ом или 11-15 Ом), а ошибка P0983 продолжает возвращаться — возможна неисправность блока управления .Признаки неисправности ECM/PCM:
- Соленоид исправен по показаниям мультиметра (сопротивление в норме, щелкает при подаче питания).
- Проводка целая, контакты чистые, но ошибка возвращается.
- Другие соленоиды работают нормально.
- Если сопротивление между клеммами PCM (например, B26 и C40/C44 для Honda Civic) составляет 12-25 Ом (в норме) — переходите к обновлению PCM .
- Обновите программное обеспечение PCM, если оно не имеет последней версии .
- Если обновление не помогло — подставьте заведомо исправный PCM (known-good PCM) и выполните повторную проверку .
- Если с заведомо исправным PCM неисправность не проявляется — замените оригинальный PCM .
- При диагностике Toyota Mark X с кодом P0983 было обнаружено, что соленоид исправен, проводка целая.
- При разборке блока управления ECM был обнаружен поврежденный транзистор (выходной драйвер), управляющий соленоидом D .
- Был выполнен ремонт ECM с заменой транзистора, что обошлось значительно дешевле замены всего блока .
- Обновление программного обеспечения (перепрошивка) PCM — от 4 000 до 8 000 рублей.
- Ремонт PCM (замена выходного драйвера/транзистора) — от 5 000 до 12 000 рублей .
- Замена PCM на восстановленный или новый — от 15 000 до 50 000 рублей .
Шаг 7: Реальные примеры из практики
Пример 1: Toyota Mark X, ошибка P0983 — ремонт ECM (из ремонтной практики)Автомобиль: Toyota Mark X с автоматической коробкой передач.
Жалобы: При переключении передач — рывки и толчки, загорелся Check Engine. Сканер показал ошибку P0983.
Диагностика:
- Проверка трансмиссионной жидкости — жидкость очень грязная (черная, как клей). Это указывает на длительное отсутствие обслуживания .
- Проверка соленоида S4 — сопротивление в норме, при подаче питания щелкает.
- Проверка проводки — обрывов не обнаружено.
- При разборке блока управления ECM обнаружен поврежденный транзистор, управляющий соленоидом D .
- Выполнен ремонт ECM — замена поврежденного транзистора .
- Промывка гидроблока и замена трансмиссионной жидкости.
Пример 2: Lexus IS250, ошибка P0983 — замена соленоида S4 (из отзыва на форуме)
Автомобиль: Lexus IS250 2007 года, пробег около 150 000 км.
Жалобы: Загорелась ошибка P0983, коробка передач работает нормально, но Check Engine горит .
Диагностика:
- Проверка соленоида S4 методом прозвона — показала норму.
- Однако специалисты отметили, что прозвон не может гарантировать исправность — при нагреве или деформации корпуса могут возникать межвитковые замыкания .
- Установлен новый соленоид S4 (стоимость около 5 000 - 10 000 рублей в зависимости от производителя) .
- Частичная замена масла ATF .
Пример 3: Acura/Honda Civic, ошибка P0983 — обрыв в проводке (по официальной процедуре)
Ситуация: При диагностике Honda Civic с кодом P0983 по официальной процедуре.
Диагностика по шагам:
- Шаг 1: Очистка кода — код вернулся .
- Шаг 2: Тест соленоида D через HDS — щелчка не слышно .
- Шаг 3: Измерение сопротивления между клеммами PCM B26 и C40/C44 — показало бесконечность (обрыв) .
- Шаг 4: Отсоединен разъем жгута соленоида, проверена непрерывность между клеммой PCM B26 и клеммой № 8 разъема — обрыв .
Итог: Ошибка устранена. Стоимость ремонта — только время на поиск и устранение обрыва (около 1 000 - 3 000 рублей).
Шаг 8: Замена соленоида (пошаговая инструкция)
Если проверка показала, что неисправен сам соленоид «D» (S4) (обрыв обмотки, отсутствие щелчка при подаче питания), необходимо выполнить его замену .Необходимые инструменты и материалы:
- Набор торцевых головок (обычно головки на 8, 10, 12 мм).
- Мультиметр.
- Новый соленоид переключения передач D (S4). На Toyota/Lexus рекомендуется менять все 4 основных соленоида .
- Новое масло ATF (рекомендованного производителем типа).
- Новый фильтр трансмиссии (рекомендуется).
- Новая прокладка поддона или герметик.
- Слив жидкости: Слейте трансмиссионную жидкость в чистую емкость для оценки состояния. Если жидкость очень грязная или черная — это указывает на необходимость более тщательной промывки системы .
- Снятие поддона: Открутите болты поддона по периметру, аккуратно отделите поддон.
- Доступ к гидроблоку: Отсоедините разъемы от гидроблока. Открутите крепежные болты гидроблока (разной длины — обязательно маркируйте их расположение!).
- Замена соленоида:
- Найдите соленоид D (S4) на гидравлическом блоке (ориентируйтесь по электросхеме и маркировке на корпусе).
- Открутите крепежные винты/болты соленоида.
- Извлеките старый соленоид.
- Установите новый соленоид в обратной последовательности. Убедитесь, что разъем зафиксирован (должен быть слышен щелчок).
- Рекомендация: На Toyota/Lexus с пробегом более 120 000 км рекомендуется заменить все четыре основных соленоида (S1, S2, S3, S4) и провести промывку гидроблока .
- Сборка: Установите гидроблок на место, соблюдая моменты затяжки болтов. Установите новый фильтр. Установите поддон с новой прокладкой или герметиком.
- Заливка жидкости: Залейте свежую трансмиссионную жидкость в рекомендованном объеме. Используйте только оригинальную жидкость Toyota/Lexus/Honda/Acura .
- Адаптация: Запустите двигатель. Переведите рычаг селектора в диапазоны P ⇒ R ⇒ N ⇒ D и обратно для циркуляции жидкости. Прогрейте трансмиссию. Проверьте уровень и долейте при необходимости. Выполните адаптацию TCM через сканер .
| Тип ремонта | Стоимость в рублях |
|---|---|
| Новый соленоид D/S4 (оригинал Lexus/Toyota) | от 8 000 до 15 000 ₽ |
| Новый соленоид D (аналог) | от 3 000 до 7 000 ₽ |
| Комплект из 4 соленоидов (S1-S4) | от 12 000 до 25 000 ₽ |
| Трансмиссионная жидкость (4-8 литров) | от 4 000 до 10 000 ₽ |
| Фильтр трансмиссии | от 1 500 до 4 000 ₽ |
| Прокладка поддона | от 200 до 1 500 ₽ |
| Работа по замене (в сервисе) | от 5 000 до 15 000 ₽ |
Рекомендации по ремонту от специалистов
На основе анализа официальной документации, реальных отзывов с форумов и практического опыта сервисных инженеров можно сформулировать следующие ключевые рекомендации:- При появлении P0983 сначала проверьте проводку над разъемом трансмиссии. Обрыв провода в этом месте — очень частая причина. Провод может сломаться из-за вибрации и натяжения жгута .
- Для владельцев Lexus и Toyota: помните, что прозвон соленоида не гарантирует его исправность. При нагреве или деформации корпуса могут возникать межвитковые замыкания. Самым правильным шагом будет установка нового заведомо исправного соленоида .
- Всегда проверяйте разъемы на корпусе трансмиссии. Они расположены в зоне попадания воды и реагентов. Окисленные контакты — частая причина ошибки. Очистите разъем специальным спреем для контактов и обработайте диэлектрической смазкой .
- Для Lexus IS250: жгут проводки внутри поддона (коса проводов) очень хрупкий. При замене масла или ремонте будьте особенно осторожны, чтобы не повредить провода .
- Используйте мультиметр с функцией «прозвонки» (зуммер). Это ускоряет поиск обрыва. При наличии проводимости мультиметр издает звуковой сигнал.
- При проверке цепей обязательно встряхивайте жгут проводов и двигайте разъемы. Это поможет выявить частичные обрывы, которые проявляются только при вибрации .
- Не игнорируйте состояние трансмиссионной жидкости. Грязная жидкость — признак того, что соленоиды работают в тяжелых условиях и могут выйти из строя. Замена жидкости и фильтра обязательна при любом ремонте, связанном со вскрытием поддона .
- Для Toyota/Lexus: при замене одного соленоида на пробеге более 120 000 км рекомендуется заменить все четыре основных соленоида (S1-S4). Их ресурс примерно одинаков, и через короткое время может отказать соседний соленоид .
- Используйте только рекомендованную производителем трансмиссионную жидкость. На Toyota/Lexus — оригинальная жидкость Toyota ATF .
- Помните о возможности неисправности ECM/PCM. Если все проверки соленоида и проводки в норме, а ошибка сохраняется — возможно, проблема в блоке управления. Как показывает практика с Toyota Mark X, иногда требуется замена транзистора внутри ECM .
- Перед заменой ECM убедитесь, что обрыв в проводке устранен и соленоид исправен. В противном случае новый блок может выйти из строя снова .
- После ремонта обязательно выполните тест-драйв для проверки плавности переключения с 1-й по высшую передачу. Убедитесь, что MIL не загорается, а OBD STATUS для P0983 показывает PASSED .
- Стоимость диагностики: Диагностика кода P0983 обычно занимает около 1 часа работы специалиста. В США стоимость составляет $80-$150 в час, в России — от 2 000 до 5 000 рублей .
