OBD-II код P0940: Полное руководство по ошибке
Диагностический код неисправности DTC P0940 Hydraulic Oil Temperature Sensor Circuit High указывает на то, что модуль управления трансмиссией (TCM) или модуль управления силовой передачей (PCM) обнаружил аномально высокое напряжение в электрической цепи датчика температуры трансмиссионной жидкости (ATF). В русскоязычной технической документации код расшифровывается как «P0940 — Высокий уровень сигнала в цепи датчика температуры гидравлического масла».
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) и может встречаться на моделях Mitsubishi, Chrysler, Dodge, Jeep, Ford, Chevrolet (GM), Audi, Citroen, Peugeot, Volkswagen, Nissan, Hyundai и других. Особенно часто P0940 регистрируется на трансмиссиях 62TE, 45RFE, 68RFE (Chrysler/Dodge/Jeep), 6F35, 6R80 (Ford), 6L80, 6T70 (GM), а также на 7G-Tronic и 9G-Tronic (Mercedes-Benz).
В отличие от кода P0939 (низкое напряжение), DTC P0940 указывает на то, что напряжение в цепи датчика превышает допустимый порог, что чаще всего свидетельствует о коротком замыкании на питание (short to positive), обрыве цепи или неисправности самого датчика.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) и может встречаться на моделях Mitsubishi, Chrysler, Dodge, Jeep, Ford, Chevrolet (GM), Audi, Citroen, Peugeot, Volkswagen, Nissan, Hyundai и других. Особенно часто P0940 регистрируется на трансмиссиях 62TE, 45RFE, 68RFE (Chrysler/Dodge/Jeep), 6F35, 6R80 (Ford), 6L80, 6T70 (GM), а также на 7G-Tronic и 9G-Tronic (Mercedes-Benz).
В отличие от кода P0939 (низкое напряжение), DTC P0940 указывает на то, что напряжение в цепи датчика превышает допустимый порог, что чаще всего свидетельствует о коротком замыкании на питание (short to positive), обрыве цепи или неисправности самого датчика.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.

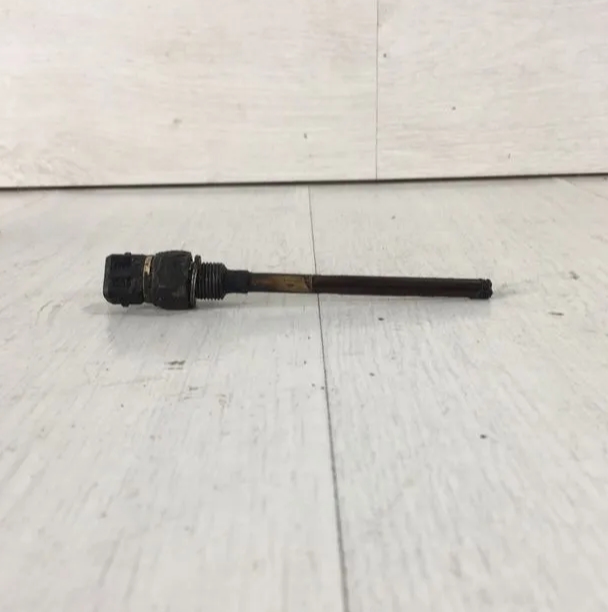

- DTC P0940 Ошибка
- DTC_P0940.jpg (123.17 КБ) 40 просмотров
1. Причина возникновения ошибки P0940
Датчик температуры гидравлического масла (ATF Temperature Sensor) представляет собой термистор с отрицательным температурным коэффициентом (NTC). Его сопротивление уменьшается по мере повышения температуры масла, а напряжение на датчике изменяется соответствующим образом. TCM/PCM подает на датчик опорное напряжение (обычно 5В) и по изменению напряжения вычисляет температуру ATF.Условия установки кода P0940:
Мониторинг цепи происходит непрерывно при включенном зажигании (режим ON). Код устанавливается, когда TCM/PCM обнаруживает, что входной сигнал от датчика температуры ATF постоянно находится на высоком уровне (выше допустимого порога). На Mitsubishi это описывается как «High input of the transaxle fluid temperature sensor signal is detected».
Физические причины возникновения ошибки P0940 (ранжированы по частоте):
Короткое замыкание на питание (short to positive / short to voltage) — наиболее частая причина
- Повреждение изоляции сигнального провода: Провод, идущий от датчика к TCM/PCM, касается провода под напряжением (+5В опорного питания или +12В бортовой сети). Это «поднимает» напряжение на сигнальном проводе до уровня питания.
- Короткое замыкание внутри разъема: Попадание влаги, масла или грязи в разъем может создать токопроводящий путь между сигнальным проводом и питанием.
Обрыв цепи заземления (open ground circuit) — вторая по частоте причина
- Отсутствие или высокое сопротивление массы датчика: Если масса датчика отсутствует, сигнальная цепь «плавает» и может показывать завышенное напряжение («floating ground»).
Обрыв цепи (open circuit) — также частая причина
- Обрыв в сигнальной цепи: Прерывание провода от датчика до TCM/PCM. TCM может интерпретировать отсутствие сигнала как высокое напряжение.
- Внутренний обрыв датчика: Сам термистор может выйти из строя (обрыв внутри датчика). На промышленном оборудовании Toro код P0940 прямо указывает на «Open Circuit» — обрыв цепи.
Неисправность датчика температуры (аппаратная проблема)
- Датчик «залип» в состоянии высокого сопротивления: Датчик может показывать заниженную температуру (например, -40°C), что соответствует высокому напряжению.
Проблемы с трансмиссионной жидкостью и эксплуатационные факторы
- Низкий уровень ATF: Датчик может быть не полностью погружен в масло, что приводит к некорректным показаниям.
- Сильное загрязнение ATF: Металлическая стружка или фрикционная пыль в масле могут создавать токопроводящие мостики внутри датчика или разъема.
- Неправильная спецификация ATF: Использование масла, не соответствующего требованиям производителя.
Неисправность TCM/PCM (редкая причина)
- Внутренний входной порт датчика поврежден: TCM/PCM не может корректно обрабатывать сигнал датчика. На Mitsubishi после проверки датчика и цепи рекомендуется замена PHEV-ECU.
2. Можно ли продолжать движение на автомобиле или нужна эвакуация?
Ответ: ДВИЖЕНИЕ ВОЗМОЖНО НА КОРОТКИЕ РАССТОЯНИЯ, НО ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ПРИ НАЛИЧИИ ПРИЗНАКОВ ПЕРЕГРЕВА.Серьезность кода P0940 оценивается как высокая (very serious). ECU должен знать текущую рабочую температуру масла трансмиссии, чтобы избежать перегрева и серьезных внутренних повреждений.
Типичные симптомы P0940:
- Загорание лампы Check Engine: На приборной панели загорается индикатор неисправности двигателя или трансмиссии.
- Аварийный режим (limp mode / fail-safe mode): TCM переводит трансмиссию в аварийный режим, так как не может достоверно определить температуру масла. Передачи могут переключаться жестко, с рывками или быть заблокированы на одной передаче. На некоторых моделях коробка остается на 3-й передаче, а автомобиль кажется «задушенным».
- Проблемы с переключением передач: Задержки при переключении, рывки, переключение на более высоких оборотах, ощущение пробуксовки.
- Перегрев трансмиссии: Поскольку система не может контролировать температуру, она не может включить защитные режимы при реальном перегреве. Это может привести к повреждению фрикционов, уплотнений и выходу трансмиссии из строя.
- Нерегулярное поведение автомобиля: Нестабильность в движении.
3. Как исправить ошибку P0940: подробные рекомендации по ремонту
Диагностика и устранение P0940 требует: профессиональный диагностический сканер с функцией просмотра данных в реальном времени (live data), цифровой мультиметр (DVOM), набор инструментов для проверки проводки, электрические схемы автомобиля, а также средства для проверки уровня и состояния ATF.Шаг 1. Сбор данных и проверка live data (критически важно)
- Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их.
- Ключевое правило: если есть другие коды, связанные с питанием TCM/PCM или датчиками температуры, сначала устраните их.
- Проверьте показания датчика температуры ATF в live data: На холодном двигателе (автомобиль не заводился несколько часов) показания датчика должны примерно соответствовать температуре окружающего воздуха. Если сканер показывает -40°C, -50°C или очень низкую температуру — это указывает на обрыв цепи или датчик в состоянии высокого сопротивления. Если показывает фиксированное значение, не меняющееся при прогреве — датчик «залип».
Шаг 2. Проверка уровня и состояния трансмиссионной жидкости (ATF)
- Запустите двигатель, прогрейте АКПП до рабочей температуры (обычно 50-80°C). Переключите селектор во все положения (P-R-N-D) с задержкой 2-3 секунды в каждом.
- Проверьте уровень масла. Низкий уровень — долейте до нормы и проверьте, ушла ли ошибка.
- Оцените цвет и запах масла на салфетке. Если масло черное, пахнет гарью, имеет мутный оттенок или содержит металлическую стружку — требуется замена масла и фильтра.
- Проверьте спецификацию залитого масла — она должна соответствовать требованиям производителя.
Шаг 3. Выполнение «wiggle test» (теста покачиванием) с мониторингом live data — ключевой тест для P0940
Этот тест позволяет выявить прерывистый контакт и короткое замыкание, которые не видны визуально!Процедура:
- Включите зажигание (двигатель не запускать). Подключите сканер и выберите мониторинг температуры ATF или напряжения датчика.
- Начните покачивать, постукивать и перегибать жгут проводки в разных местах, особенно вблизи разъемов датчика на коробке передач, TCM/PCM и мест прохода через кузов.
- Одновременно покачивайте разъемы датчика и TCM/PCM, слегка нажимайте на них.
- Если показания температуры на сканере резко меняются (например, скачут на -40°C) при каком-либо движении — вы нашли зону дефекта. Это указывает на обрыв цепи или плохой контакт в разъеме.
Шаг 4. Визуальный осмотр проводки, разъемов и датчика (после локализации зоны дефекта)
Перед тем как обвинять датчик или TCM, исключите проблемы с электрикой! Это самый важный шаг!- Найдите датчик температуры ATF. В большинстве автомобилей он расположен на гидроблоке (клапанной плите) внутри поддона АКПП или встроен в жгут проводки внутри коробки. Для доступа к нему часто требуется снять поддон.
- Отсоедините разъем датчика (если доступен снаружи) или осмотрите его после снятия поддона.
- Внимательно осмотрите контакты на наличие коррозии (зеленый/белый налет), грязи, следов масла, подогнутых или ослабших пинов. Окисленные контакты — частая причина P0940. При необходимости очистите спреем для контактов и подожмите ослабшие пины.
- Осмотрите жгут проводки от датчика до TCM/PCM. Ищите потертости, перегибы, оплавления, повреждения изоляции, особенно в местах, где жгут может касаться острых кромок кузова или кронштейнов.
- Осмотрите разъем TCM/PCM на наличие повреждений, окисления контактов, следов влаги.
Шаг 5. Электрическая проверка цепи датчика мультиметром (с отключенными разъемами)
Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля (распиновка разъемов датчика и TCM). Все измерения проводятся при отключенных разъемах датчика и TCM/PCM.Процедура проверки:
- Проверка сопротивления датчика: Подключите мультиметр в режиме Ом к выводам датчика. При комнатной температуре (20-25°C) сопротивление термистора NTC обычно составляет от 2 до 10 кОм (уточните по мануалу). Если сопротивление бесконечно (OL) — обрыв внутри датчика. Если сопротивление значительно выше нормы — датчик показывает заниженную температуру.
- Проверка датчика методом нагрева: Нагревайте чувствительный элемент датчика (строительным феном или теплом рук). Сопротивление должно плавно уменьшаться по мере нагрева. Если сопротивление скачет или остается неизменным — датчик неисправен.
- Проверка цепи питания 5В на короткое замыкание на питание: Отсоедините разъем датчика. Включите зажигание. Измерьте напряжение на выводе питания датчика. Должно быть 4.8-5.2В. Если напряжение отсутствует — проверьте цепь питания на обрыв.
- Проверка сигнальной цепи на короткое замыкание на питание: Отсоедините разъем датчика и разъем TCM/PCM. Включите зажигание. Измерьте напряжение на сигнальном проводе (со стороны жгута). В норме должно быть 0В. Если напряжение присутствует (5В или 12В) — сигнальный провод замкнут на питание.
- Проверка заземления датчика (Sensor Ground): Измерьте сопротивление между выводом массы датчика и массой кузова. Должно быть менее 0.5 Ом. Высокое сопротивление — плохая масса («floating ground»), что может вызывать высокое напряжение на сигнальном проводе.
- Проверка целостности сигнальной цепи: Измерьте сопротивление сигнального провода от разъема датчика до разъема TCM/PCM. Должно быть менее 1 Ома. Во время прозвонки интенсивно шевелите жгут в подозрительных местах — если сопротивление скачет, вы нашли повреждение.
Шаг 6. Проверка датчика методом отключения (disconnect test)
Этот простой тест помогает отличить неисправный датчик от проблемы в цепи:- Включите зажигание. Подключите сканер и наблюдайте за температурой ATF в live data.
- Отсоедините разъем датчика. Если показания температуры на сканере меняются на -40°C (или минимальное значение) — цепь и TCM/PCM, скорее всего, исправны, а проблема в датчике (обрыв внутри). Если показания остаются высокими или не меняются — короткое замыкание на питание в проводке или неисправность TCM/PCM.
Шаг 7. Проверка охлаждения трансмиссии (если датчик показывает реальный перегрев)
Если показания датчика на сканере соответствуют реальной температуре (проверено термометром или тепловизором), но температура ATF аномально высокая, проблема в системе охлаждения.- Проверьте радиатор охлаждения ATF (обычно встроен в основной радиатор или отдельный). Не забит ли он грязью?
- Проверьте работу теплообменника АКПП (если есть).
- Проверьте уровень и состояние ATF — низкий уровень или загрязненное масло могут вызывать перегрев.
Шаг 8. Замена датчика температуры ATF
Признаки неисправности датчика:- Сопротивление датчика бесконечно (OL) при комнатной температуре — обрыв.
- Показания температуры на сканере застыли на очень низком значении (-40°C) и не меняются при прогреве.
- Тест отключения показал, что при отсоединении датчика температура падает до -40°C.
- Визуальные признаки повреждения датчика (трещины, следы перегрева).
Совет: При замене датчика, требующей снятия поддона АКПП, обязательно замените масло, фильтр и прокладку поддона.
Шаг 9. Проверка и замена TCM/PCM (редкая причина)
Если датчик и проводка исправны, уровень ATF в норме, а ошибка P0940 остается, подозрение падает на TCM/PCM.Признаки неисправности TCM/PCM:
- Опорное напряжение 5В на датчик отсутствует, а цепь питания исправна.
- После замены датчика на заведомо исправный ошибка не уходит.
- Тест отключения показал, что при отсоединении датчика показания температуры остаются высокими или не меняются.
- Наличие других кодов, указывающих на внутреннюю ошибку TCM/PCM. На Mitsubishi после проверки датчика и цепи рекомендуется замена PHEV-ECU.
Шаг 10. Правильная очистка кодов после ремонта
Важное предупреждение: После устранения неисправности не следует просто отключать клемму аккумулятора для сброса ошибки. Это может привести к потере адаптационных данных в ECU, проблемам с иммобилайзером/аудиосистемой, а также к тому, что автомобиль будет работать нестабильно. Всегда используйте диагностический сканер для очистки кодов.Шаг 11. Пошаговая таблица диагностики P0940
| Шаг | Действие | Ожидаемый результат | Неисправность и ремонт |
|---|---|---|---|
| 1 | Сканер: чтение кодов, проверка live data температуры ATF, запись стоп-кадра | Запись всех кодов, анализ показаний температуры | Температура -40°C (очень низкая) — обрыв цепи; залипание — проблема датчика |
| 2 | Проверка уровня и состояния ATF | Уровень в норме, масло чистое, красное | Низкий уровень → доливка; черное масло → замена масла и фильтра |
| 3 | Wiggle test с мониторингом температуры на сканере | Температура стабильна, не скачет | Скачки температуры → ремонт проводки, чистка разъемов |
| 4 | Визуальный осмотр разъемов датчика, TCM/PCM и жгута | Нет повреждений, коррозии, масла в разъеме, ослабших контактов | Повреждения → ремонт/замена проводки, чистка разъемов |
| 5 | Проверка сопротивления датчика температуры (при комнатной температуре) | 2-10 кОм (по мануалу) | OL (обрыв) → замена датчика |
| 6 | Проверка сигнальной цепи на короткое замыкание на питание (мультиметром) | Напряжение 0В (при отключенном датчике) | Напряжение присутствует → КЗ на питание в проводке, ремонт жгута |
| 7 | Проверка заземления датчика (массы) | Сопротивление <0.5 Ом | Высокое сопротивление → «floating ground», ремонт массы |
| 8 | Тест отключения датчика (disconnect test) | При отключении температура падает до -40°C | Остается высокой → КЗ на питание в проводке или TCM; падает → проблема в датчике |
| 9 | Замена датчика температуры ATF (если цепь исправна, датчик неисправен) | После замены показания температуры в норме | Датчик неисправен → замена (при снятии поддона — замена масла и фильтра) |
| 10 | Замена TCM/PCM (если датчик и проводка исправны) | После замены и программирования ошибка уходит | Неисправен TCM/PCM → замена и программирование |
Заключительные технические выводы по DTC P0940
Код P0940 — это сигнал о высоком напряжении в цепи датчика температуры трансмиссионной жидкости. DTC P0940 — это электрическая ошибка, которая в большинстве случаев вызвана коротким замыканием на питание, обрывом заземления, поврежденной проводкой, окисленными контактами в разъеме или неисправным датчиком.В 60% случаев причина — электрические проблемы (короткое замыкание на питание, обрыв заземления, поврежденная проводка, плохие контакты в разъемах). В 25% — аппаратные проблемы (неисправность датчика температуры). В 10% — гидравлические/эксплуатационные проблемы (низкий уровень ATF, загрязненное масло). В 5% — неисправность TCM/PCM.
Начинайте диагностику с правил:
- Всегда начинайте с проверки уровня и состояния ATF — это дешево и часто выявляет проблему.
- Выполняйте wiggle test — это ключевой тест для выявления прерывистых контактов и коротких замыканий в проводке.
- Осмотрите разъемы на коррозию — окисленные контакты на коробке передач или TCM — частая причина P0940.
- Выполните тест отключения датчика — это самый быстрый способ отличить неисправный датчик от проблемы в проводке.
- Не заменяйте датчик, не проверив проводку! Замена датчика при исправной цепи — частая ошибка.
- Проверьте сопротивление датчика мультиметром — при комнатной температуре оно должно быть в пределах 2-10 кОм. Бесконечность (OL) — обрыв.
- Учитывайте особенности конкретной марки: на Mitsubishi используйте официальную процедуру диагностики; на Chrysler/Dodge/Jeep проверьте разъемы на коробке; на Ford проверьте систему охлаждения ATF; на многих современных трансмиссиях датчик встроен в соленоидный блок.
- Если датчик показывает реальный перегрев — проверьте систему охлаждения — возможно, проблема не в датчике, а в забитом радиаторе ATF.
- Никогда не сбрасывайте коды отключением АКБ! Используйте только диагностический сканер для очистки кодов.
