OBD-II код P0934: Полное руководство
Диагностический код неисправности DTC P0934 Hydraulic Pressure Sensor Circuit Low указывает на то, что модуль управления трансмиссией (TCM) или модуль управления силовой передачей (PCM) обнаружил аномально низкое напряжение в цепи датчика давления в магистрали (Line Pressure Sensor). В русскоязычной технической документации код расшифровывается как «P0934 — Низкий уровень сигнала в цепи датчика гидравлического давления».
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) и наиболее часто регистрируется на моделях Dodge (Caravan, Grand Caravan, Journey, Avenger, Durango), Chrysler (Town & Country, Sebring), Ram, Jeep, Ford, Toyota, Honda, Mitsubishi (Raider), Chevrolet и других. Особенно часто встречаются запросы: p0934 dodge caravan и p0934 dodge — это прямое указание на проблемы с датчиком давления в трансмиссиях 62TE, 42RLE, 45RFE/545RFE.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) и наиболее часто регистрируется на моделях Dodge (Caravan, Grand Caravan, Journey, Avenger, Durango), Chrysler (Town & Country, Sebring), Ram, Jeep, Ford, Toyota, Honda, Mitsubishi (Raider), Chevrolet и других. Особенно часто встречаются запросы: p0934 dodge caravan и p0934 dodge — это прямое указание на проблемы с датчиком давления в трансмиссиях 62TE, 42RLE, 45RFE/545RFE.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.

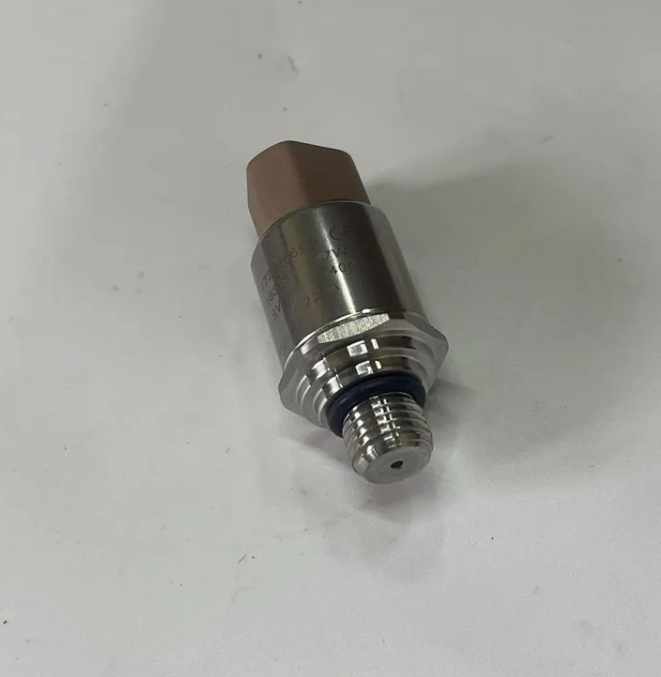

- DTC P093 Ошибка
- DTC_P0934.jpg (103.5 КБ) 46 просмотров
1. Причина возникновения ошибки P0934
Датчик давления в магистрали (Line Pressure Sensor, LPS) измеряет давление жидкости в гидравлической системе автоматической коробки передач. TCM использует этот сигнал для управления соленоидом регулировки давления (Pressure Control Solenoid, PCS), который изменяет давление в магистрали . В системе с электронным управлением давления желаемое давление постоянно сравнивается с фактическим, и PCS корректирует его путем изменения скважности (duty cycle) .Условия установки кода P0934:
Мониторинг напряжения датчика давления происходит непрерывно при включенном зажигании и работающем двигателе . Нормальное напряжение сигнала датчика должно находиться в диапазоне от 0.35 до 4.75 вольт . Код P0934 устанавливается, когда напряжение сигнала падает до 0.35 вольта или ниже и остается на этом уровне в течение 0.18 секунд (на 42RLE/545RFE/62TE) или в течение 1.4 секунд (на некоторых версиях RFE) .
Физические причины возникновения ошибки P0934:
Электрические проблемы в цепи датчика (60% случаев) — наиболее частая причина
- Короткое замыкание на массу (short to ground): Сигнальный провод или цепь питания 5В датчика касается массы из-за поврежденной изоляции. Это «притягивает» напряжение к 0В и является самой частой причиной P0934 . На Dodge Caravan проверка цепи на короткое замыкание на массу — обязательный шаг диагностики .
- Обрыв в цепи питания 5В (open circuit): Прерывание цепи питания датчика приводит к отсутствию опорного напряжения . Проверка сопротивления цепи 5В от датчика до TCM/PCM должна показать менее 5 Ом .
- Обрыв сигнального провода: Повреждение проводки, идущей от датчика к TCM/PCM .
- Плохой контакт или коррозия в разъемах: Вибрация, попадание влаги, масла или грязи в разъем датчика давления на гидроблоке или в разъем PCM — частая причина. Проверка с покачиванием жгута (wiggle test) при мониторинге напряжения датчика через сканер позволяет выявить эту проблему . На Dodge Caravan особое внимание уделяют коррозии в разъеме PCM C2 .
- Неисправность PCM/TCM: Внутренний драйвер питания 5В или входной порт датчика вышел из строя . Диагностируется только после исключения всех проблем с проводкой и датчиком .
Аппаратные проблемы (25% случаев)
- Неисправность самого датчика давления (Line Pressure Sensor): Внутренняя деградация, загрязнение датчика, выход из строя электронных компонентов. Это #2 причина P0934 после проблем с проводкой. На Dodge Caravan 2019 года замена датчика на новый не решила проблему, что указывало на другую причину . После замены датчика на неоригинальный (Dorman) ошибка может сохраняться — рекомендуется использовать OEM-датчик .
- Неисправность соленоидного блока (Solenoid/TRS Assembly): На трансмиссиях 62TE, 42RLE, 45RFE/545RFE датчик давления часто встроен в соленоидный блок и не продается отдельно . В этом случае замена датчика требует замены всего соленоидного блока.
Гидравлические и механические проблемы (10% случаев)
- Низкий уровень ATF: Недостаточный уровень масла может вызывать падение давления и, как следствие, некорректные показания датчика . Перед электрической диагностикой всегда проверяйте уровень ATF .
- Проблемы с масляным насосом или гидроблоком: Внутренние утечки или неисправность насоса могут влиять на давление .
Неочевидные причины (5% случаев) — «Silver Bullet Fix»
- Неисправность датчика положения педали акселератора (APPS/TPS): В реальном случае на Dodge Grand Caravan 2019 года код P0934 сохранялся после замены датчика давления и проверки всей цепи. Причина оказалась в неисправном APPS (датчике педали газа) — его сигнал влиял на работу системы управления давлением в трансмиссии. После замены APPS ошибка P0934 исчезла . Это редкий, но важный сценарий — всегда проверяйте наличие сопутствующих кодов APPS/TPS.
2. Можно ли продолжать движение на автомобиле или нужна эвакуация?
Ответ: ДВИЖЕНИЕ ВОЗМОЖНО ТОЛЬКО НА КОРОТКИЕ РАССТОЯНИЯ. ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ.Серьезность кода P0934 оценивается как высокая (High) . Игнорирование этого кода приводит к ускоренному износу трансмиссии.
Типичные симптомы P0934:
- Аварийный режим (limp mode): Трансмиссия переходит в аварийный режим, фиксируя одну передачу (обычно 2-ю или 3-ю). На Dodge Caravan с кодом P0934 автомобиль может не выходить из 1-й передачи .
- Жесткие переключения (harsh shifts): Передачи переключаются с ударами, особенно 1-2 и 2-3 .
- Задержка при включении D или R (delayed engagement): Пауза после переключения селектора .
- Загорание лампы Check Engine и/или индикатора трансмиссии .
- Снижение мощности двигателя: ECM ограничивает мощность для защиты трансмиссии.
3. Как исправить ошибку P0934: подробные рекомендации по ремонту
Диагностика и устранение P0934 требует: профессиональный диагностический сканер с функцией просмотра live data и актуаторных тестов (например, DRBIII, Autel, Launch, bi-directional scan tool), цифровой мультиметр (DVOM), тестер трансмиссии (Transmission Simulator Miller tool #8333 для Chrysler/Dodge), набор инструментов для проверки проводки, электрические схемы автомобиля.Шаг 1. Сбор данных и проверка сопутствующих кодов (критически важно)
- Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их .
- Ключевое правило: если есть другие коды — P0935 (высокий сигнал), P0869 (давление жидкости), P1745 (соленоид/переключатель давления), а также коды APPS/TPS (P0222, P0123, P2111) — сначала устраните их . Они могут быть как причиной, так и следствием P0934.
- Очистите коды, выключите зажигание на 60 секунд, включите снова. Выполните тест-драйв (с осторожностью) или проверьте в статике, если код возвращается немедленно .
Шаг 2. Проверка уровня и состояния трансмиссионной жидкости (ATF)
- Запустите двигатель, прогрейте АКПП до рабочей температуры (обычно 50-80°C).
- Переключите селектор во все положения (P-R-N-D) с задержкой 2-3 секунды в каждом.
- Проверьте уровень масла. Низкий уровень — долейте и проверьте, ушла ли ошибка .
- Оцените цвет и запах масла. Если масло черное, пахнет гарью или имеет мутный оттенок — требуется замена масла и фильтра .
Шаг 3. Проверка с помощью тестера трансмиссии (для Chrysler/Dodge)
Этот шаг требует специального инструмента — тестера трансмиссии (Miller tool #8333) и позволяет точно определить, неисправен ли датчик/соленоид или PCM .Процедура (с соблюдением мер безопасности — удалить реле стартера!):
- Подключите тестер трансмиссии к жгуту проводки вместо датчика/соленоидного блока .
- Включите зажигание. Установите на тестере три различных положения давления (низкое, среднее, высокое) .
- Сравните показания давления на сканере с эталонными значениями на тестере. Они должны совпадать с точностью ±14 кПа (2 psi) .
- Если показания совпадают — проблема в механической части трансмиссии или в гидравлике (насос, гидроблок, соленоид PCS) . Если не совпадают — проблема в проводке или PCM .
Шаг 4. Выполнение «wiggle test» и визуальный осмотр (ключевой шаг)
Этот тест позволяет выявить прерывистый контакт, который не виден визуально!Процедура:
- Включите зажигание (двигатель не запускать). Подключите сканер и выберите мониторинг напряжения датчика давления (Line Pressure Sensor Voltage).
- Отсоедините и осмотрите разъем датчика давления на гидроблоке. Ищите коррозию, грязь, масло, ослабшие или подогнутые контакты. При необходимости очистите спреем для контактов .
- Начните покачивать, постукивать и перегибать жгут проводки от датчика до TCM/PCM, особенно вблизи разъемов и мест прохода через кузов .
- Если напряжение на сканере скачет, пропадает или меняется при покачивании — вы нашли зону дефекта. Ремонтируйте или замените поврежденный участок проводки .
- Осмотрите разъемы PCM на наличие влаги, коррозии или окисления. На Dodge Caravan коррозия в разъеме PCM C2 — частая причина P0934. При необходимости очистите спреем для контактов и нанесите диэлектрическую смазку .
Шаг 5. Электрическая проверка цепи датчика мультиметром
Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля. Все измерения проводятся при отключенных разъемах датчика и TCM/PCM .Процедура проверки:
- Проверка цепи питания 5В на обрыв (open circuit): Измерьте сопротивление цепи 5В от разъема датчика до разъема TCM/PCM. Сопротивление должно быть менее 5 Ом. Если сопротивление выше — обрыв в цепи .
- Проверка цепи питания 5В на короткое замыкание на массу: Измерьте сопротивление между цепью 5В и массой. Сопротивление должно быть более 5 Ом (фактически бесконечность). Если сопротивление ниже 5 Ом — короткое замыкание на массу .
- Проверка сигнальной цепи на короткое замыкание на массу: Измерьте сопротивление между сигнальным проводом (Line Pressure Sensor Signal) и массой. Сопротивление должно быть более 5 Ом. Если сопротивление ниже 5 Ом — сигнальный провод замкнут на массу .
- Проверка целостности сигнальной цепи: Измерьте сопротивление сигнального провода от разъема датчика до разъема TCM/PCM. Сопротивление должно быть менее 1 Ома .
Шаг 6. Проверка и замена датчика давления
Признаки неисправности датчика:- Тестер трансмиссии показал, что датчик выдает неверные показания при эталонных значениях давления .
- Показания давления на сканере не соответствуют механическому манометру (при условии, что манометр исправен).
- Показания давления застыли на 0 бар или минимальном значении и не меняются при изменении нагрузки.
Совет по выбору датчика: На Dodge Caravan замена датчика на неоригинальный (Dorman) может не решить проблему — рекомендуется использовать OEM-датчик или качественный аналог .
Шаг 7. Проверка PCM/TCM
Если датчик, проводка и гидравлика исправны, а ошибка P0934 остается, подозрение падает на PCM .Признаки неисправности PCM:
- Тестер трансмиссии показывает, что сигнал датчика обрабатывается неправильно при исправной проводке .
- После замены соленоидного блока и проверки всей цепи ошибка не уходит .
- Напряжение питания 5В отсутствует, а цепь исправна .
Шаг 8. Неочевидная причина — проверка APPS/TPS (датчика педали газа)
Реальный пример: На Dodge Grand Caravan 2019 года после замены датчика давления и проверки всей цепи ошибка P0934 сохранялась. Причиной оказался неисправный датчик положения педали акселератора (APPS). После замены APPS ошибка исчезла .Рекомендация: Если стандартная диагностика не выявила проблем, проверьте APPS/TPS:
- Считайте коды APPS/TPS (P0222, P0123, P2111) .
- С помощью сканера проверьте напряжение цепей APPS — они не должны быть «плавающими» или нестабильными .
- Сравните показания APPS с сигналом датчика давления — нестабильность может возникать синхронно .
Шаг 9. Пошаговая таблица диагностики P0934
| Шаг | Действие | Ожидаемый результат | Неисправность и ремонт |
|---|---|---|---|
| 1 | Сканер: чтение кодов, проверка сопутствующих ошибок (P0935, P0869, P1745, коды APPS/TPS), запись стоп-кадра | Запись всех кодов, данных стоп-кадра | Если есть P0935/P0869/P1745/APPS — сначала устранить их |
| 2 | Проверка уровня и состояния ATF | Уровень в норме, масло чистое, красное | Низкий уровень → доливка; черное масло → замена масла и фильтра |
| 3 | Проверка с тестером трансмиссии (Chrysler/Dodge) | Показания давления совпадают с эталоном (±2 psi) | Не совпадают → переход к шагам 4-5; совпадают → проблема в гидравлике/механике |
| 4 | Wiggle test (покачивание жгута) с мониторингом напряжения датчика | Напряжение стабильно, не скачет | Скачки напряжения → ремонт проводки, чистка разъемов |
| 5 | Проверка разъемов PCM на коррозию/влагу | Контакты чистые, сухие | Коррозия → очистка, диэлектрическая смазка |
| 6 | Проверка цепи 5В на обрыв и КЗ на массу (мультиметром) | Сопротивление <5 Ом (обрыв), >5 Ом (КЗ) | Отклонения → ремонт проводки |
| 7 | Проверка сигнальной цепи на КЗ на массу (мультиметром) | Сопротивление >5 Ом (нет КЗ) | Сопротивление <5 Ом → ремонт сигнальной цепи |
| 8 | Замена датчика давления / соленоидного блока (если цепь исправна) | После замены показания давления в норме | Датчик неисправен → замена (OEM рекомендован) |
| 9 | Проверка APPS/TPS (если стандартная диагностика не помогла) | Сигналы APPS стабильны | Нестабильный APPS → замена APPS |
| 10 | Проверка PCM (если датчик и проводка исправны) | Опорное напряжение и обработка сигнала в норме | Неисправен PCM → замена и программирование |
Заключительные технические выводы по DTC P0934
Код P0934 — это сигнал о низком напряжении в цепи датчика гидравлического давления трансмиссии. p0934 dodge caravan и p0934 dodge — одни из самых частых запросов, которые ведут к диагностике датчика давления в магистрали на трансмиссиях 62TE, 42RLE, 45RFE/545RFE.В 60% случаев причина — электрические проблемы (короткое замыкание на массу, обрыв цепи, плохие контакты в разъемах, коррозия PCM). В 25% — аппаратные проблемы (неисправность датчика давления или соленоидного блока). В 10% — гидравлические/механические проблемы (низкий уровень ATF). В 5% — неочевидные причины (неисправность APPS/TPS) .
Начинайте диагностику с правил:
- Всегда проверяйте уровень и состояние ATF — это дешево и часто выявляет проблему .
- Не заменяйте датчик, не проверив проводку и не выполнив тест с тестером трансмиссии — вы можете ошибочно заменить исправный датчик .
- Выполняйте wiggle test и проверяйте разъемы PCM на коррозию — это ключевые тесты для выявления прерывистых контактов .
- Проверяйте наличие сопутствующих кодов APPS/TPS — как в случае с Dodge Caravan, где причиной оказался неисправный датчик педали газа .
- Учитывайте особенности конкретной марки: на Chrysler/Dodge используйте официальную процедуру с тестером трансмиссии ; при замене датчика используйте OEM-деталь .
