OBD-II код P0931: Полное руководство
Диагностический код неисправности DTC P0931 Gear Shift Lock Solenoid Circuit High указывает на то, что модуль управления трансмиссией (TCM) или модуль управления силовой передачей (PCM) обнаружил аномально высокое напряжение в электрической цепи электромагнитного клапана (соленоида) блокировки рычага переключения передач. В русскоязычной технической документации код расшифровывается как «P0931 — Высокое напряжение в электрической цепи электромагнитного клапана блокировки рычага переключения передач».
Данный код является общим для автомобилей OBD-II (с 1996 года выпуска) и может встречаться на моделях Ford, Kuga, Skoda, Porsche, Peugeot, Citroen, Renault, Nissan, Mazda, Chrysler, Dodge, Jeep, Volkswagen, Audi, BMW, Mercedes-Benz и других.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.
Данный код является общим для автомобилей OBD-II (с 1996 года выпуска) и может встречаться на моделях Ford, Kuga, Skoda, Porsche, Peugeot, Citroen, Renault, Nissan, Mazda, Chrysler, Dodge, Jeep, Volkswagen, Audi, BMW, Mercedes-Benz и других.
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.

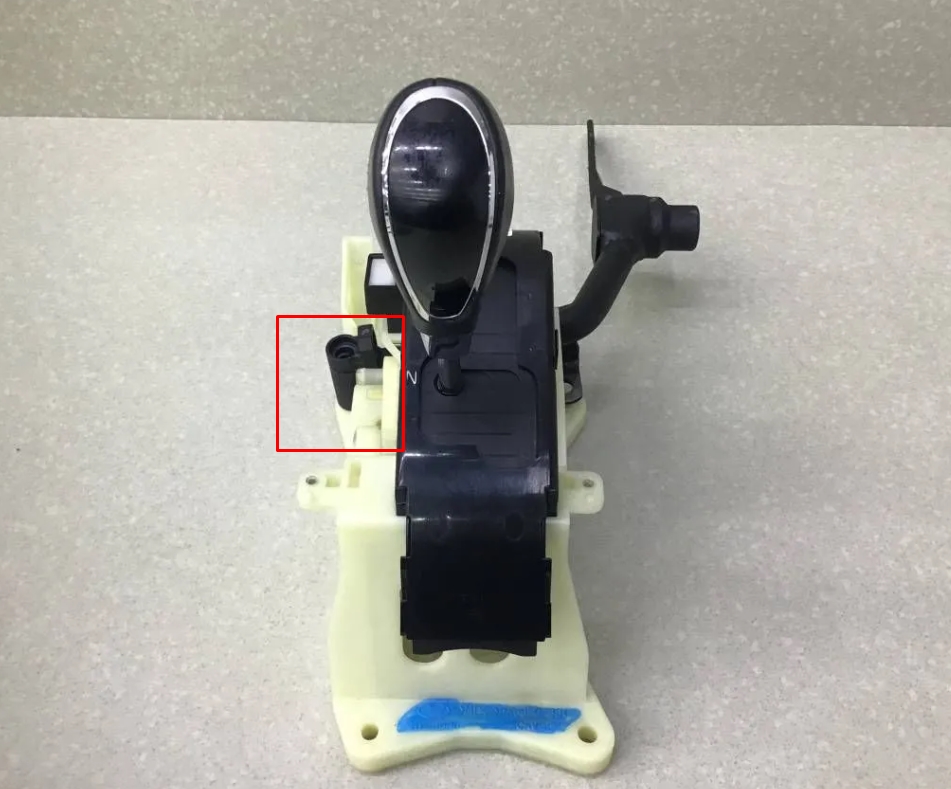

- DTC P0931 Ошибка
- DTC_P0931.jpg (324.03 КБ) 26 просмотров
1. Причина возникновения ошибки P0931
Соленоид блокировки рычага переключения передач (Gear Shift Lock Solenoid), также известный как BTSI (Brake Transmission Safety Interlock) или Shiftlock Solenoid, является важным элементом системы безопасности. Его основная функция — блокировать рычаг селектора в положении «P» (Park) до тех пор, пока не будет нажата педаль тормоза, предотвращая случайное включение передачи.P0931 сохраняется в памяти, когда управляющий модуль обнаруживает, что напряжение в цепи соленоида блокировки превышает допустимый порог (обычно выше 4.8-5.0 В или выше напряжения бортовой сети при отсутствии команды).
Физические причины возникновения ошибки P0931 делятся на несколько категорий:
Электрические причины (55% случаев) — наиболее частая причина
- Короткое замыкание на питание (short to positive / short to B+): Сигнальный или силовой провод касается другого провода под напряжением (+12В), что «поднимает» напряжение в цепи до уровня питания. Это самая частая причина P0931.
- Обрыв цепи заземления (open ground circuit): Если масса соленоида отсутствует или имеет высокое сопротивление, управляющий провод может «висеть» в высоком состоянии.
- Коррозия или ослабление контактов в разъемах: Окисленные или ослабшие пины в разъемах соленоида или TCM создают высокое сопротивление и искажают сигнал.
- Повреждение жгута проводки: Перетирание проводов в местах подвижных соединений (у рычага селектора, под консолью) — частая причина.
- Перегоревший предохранитель: Важно найти причину перегорания, а не просто заменить предохранитель.
- Низкое напряжение бортовой сети: Слабый или разряженный аккумулятор может вызывать некорректные показания цепи.
Аппаратные причины (35% случаев)
- Неисправность самого соленоида блокировки: Внутреннее короткое замыкание, обрыв обмотки или механическое заклинивание плунжера. На Porsche Cayenne одной из возможных причин указан «Shiftlock solenoid faulty».
- Неисправность управляющего модуля (TCM/PCM): Внутренний драйвер (выходной каскад) управления соленоидом вышел из строя — «залип» в высоком состоянии.
- Неисправность выключателя стоп-сигналов (brake light switch): Если выключатель неисправен, TCM может не получать правильный сигнал и не управлять цепью должным образом.
- Неисправность сборки рычага селектора: Внутренние механические или электрические повреждения.
Программные причины (10% случаев)
- Сбой в программном обеспечении управляющего модуля: Требуется обновление прошивки TCM/PCM.
2. Можно ли продолжать движение на автомобиле или нужна эвакуация?
Ответ: ДВИЖЕНИЕ ВОЗМОЖНО, НО ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ, ЕСЛИ СЕЛЕКТОР ЗАБЛОКИРОВАН.Серьезность этого кода оценивается как умеренная, но может создавать проблемы с безопасностью.
Почему это критично:
- Невозможность выключить передачу «Park» (Stuck in Park): Самое распространенное и неприятное последствие. Рычаг селектора заблокирован в положении «P», и вы не можете тронуться с места. На Ford Kuga владельцы сообщали о такой проблеме — кулиса не выходит из паркинга.
- Прерывистая разблокировка: Функция блокировки может иногда работать, а иногда нет, особенно при вибрации или движении жгута проводки.
- Неработающие стоп-сигналы: Если проблема кроется в неисправном выключателе стоп-сигналов, это создает дополнительную опасность.
- Загорание лампы Check Engine: На приборной панели загорается индикатор неисправности.
- Повышенный расход топлива: Возможен как косвенный симптом.
3. Как исправить ошибку P0931: подробные рекомендации по ремонту
Диагностика и устранение P0931 требует: профессиональный диагностический сканер (с возможностью актуаторных тестов и считывания данных), цифровой мультиметр (DVOM), 12-вольтовая контрольная лампа (для нагрузочного теста), набор инструментов для проверки проводки, электрические схемы автомобиля.Шаг 1. Подтверждение кода и первичная проверка (самые быстрые шаги)
- Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их. Зафиксируйте, когда возникает ошибка (при включении зажигания, нажатии на тормоз, перемещении рычага).
- Проверьте выключатель стоп-сигналов (brake light switch): Нажмите на педаль тормоза. Загораются ли стоп-сигналы? Если нет — проблема, скорее всего, в этом выключателе или его цепи. Это самая дешевая и легкая в замене деталь.
- Проверьте напряжение АКБ: Должно быть 12.2-12.6В на заглушенном двигателе. Низкое напряжение — зарядите или замените АКБ.
Шаг 2. Проверка предохранителей и визуальный осмотр (ключевой шаг для всех марок)
- Найдите предохранитель цепи соленоида блокировки (смотрите электрическую схему). Проверьте его целостность мультиметром. Если перегорел — не просто заменяйте, а ищите причину короткого замыкания.
- Снимите декоративную накладку с рычага селектора. Найдите разъем соленоида блокировки (обычно маленький двухконтактный разъем у основания рычага). Отсоедините его.
- Внимательно осмотрите контакты на наличие коррозии, грязи, подогнутых или ослабших пинов. Особое внимание обратите на следы пролитых жидкостей (кофе, соки, сладкая вода). При необходимости очистите спреем для контактов и подожмите.
- Осмотрите жгут проводки от соленоида до управляющего модуля (TCM). Ищите потертости, перегибы, повреждения изоляции. Особое внимание уделите местам прохода через кузов и подвижным соединениям.
Шаг 3. Выполнение «wiggle test» и актуаторного теста через сканер
Эти тесты позволяют выявить прерывистый контакт и проверить управление цепью!Процедура:
- Подключите сканер, перейдите в режим просмотра данных в реальном времени (live data) или актуаторных тестов (Output Test / Actuator Test).
- Включите зажигание (двигатель не запускать).
- Начните покачивать, постукивать и перегибать жгут проводки в разных местах, особенно вблизи разъемов соленоида, TCM и мест прохода через кузов. Если показания на сканере скачут или код появляется/исчезает — вы нашли зону дефекта.
- Выполните актуаторный тест соленоида через сканер. Вы должны услышать характерный щелчок — механизм разблокировки должен сработать. Если щелчка нет — проблема в цепи или соленоиде.
Шаг 4. Электрическая проверка цепи соленоида мультиметром
Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля.Процедура проверки:
- Проверка напряжения на управляющем проводе (при отключенном разъеме соленоида): Включите зажигание. Измерьте напряжение на сигнальном проводе (со стороны автомобиля). В норме должно быть 0В. Если напряжение присутствует (12В или 5В) — есть короткое замыкание на питание в проводке или неисправность модуля.
- Проверка цепи управления на короткое замыкание на питание: Отсоедините разъем соленоида и разъем TCM. Измерьте сопротивление между сигнальным проводом и +12В (или +5В, по схеме). Сопротивление должно быть более 10 кОм. Если показывает 0 Ом — провод замкнут на питание.
- Проверка цепи на обрыв: Измерьте сопротивление сигнального провода от разъема соленоида до разъема TCM. Сопротивление должно быть менее 1 Ома.
- Проверка заземления (массы) соленоида: Измерьте сопротивление между выводом массы соленоида и массой кузова. Должно быть менее 0.5 Ома. Высокое сопротивление — плохая масса.
- Проверка сопротивления соленоида: Подключите мультиметр в режиме Ом к выводам соленоида. Нормальное сопротивление: от 20 до 100 Ом (уточните по мануалу). Если сопротивление бесконечно (OL) — обрыв обмотки. Если 0 Ом — короткое замыкание. Требуется замена соленоида или сборки селектора.
Шаг 5. Проверка соленоида подачей 12В (проверка щелчка)
Эта простая проверка позволяет быстро определить, жив ли соленоид механически.Процедура:
- Отсоедините разъем соленоида.
- Подайте питание 12В от АКБ напрямую на выводы соленоида (с соблюдением полярности, если она известна). Вы должны услышать отчетливый щелчок — это означает, что плунжер соленоида переместился.
- Если щелчка нет — соленоид неисправен. Если щелчок есть, но селектор все равно не разблокируется — проблема в механической части (заклинил шток).
Шаг 6. Проверка управляющего модуля (TCM/PCM)
Если проводка, предохранители и соленоид исправны, а ошибка P0931 остается, подозрение падает на управляющий модуль.Признаки неисправности модуля:
- Напряжение на управляющем проводе постоянно высокое (12В или 5В) даже при отключенном соленоиде, а проводка не имеет КЗ на питание.
- После замены соленоида на заведомо исправный ошибка не уходит.
- Наличие других кодов, указывающих на внутреннюю ошибку TCM.
Шаг 7. Пошаговая таблица диагностики P0931
| Шаг | Действие | Ожидаемый результат | Неисправность и ремонт |
|---|---|---|---|
| 1 | Сканер: чтение кодов, проверка стоп-сигналов, запись стоп-кадра | Стоп-сигналы работают, запись кодов | Стоп-сигналы не работают → замена выключателя стоп-сигналов |
| 2 | Проверка напряжения АКБ и предохранителей | 12.2-12.6В, предохранители целы | Низкое напряжение → зарядка/замена АКБ; перегоревший предохранитель → найти причину КЗ |
| 3 | Визуальный осмотр разъемов (особенно под селектором) и жгута, выполнение wiggle test | Нет повреждений, коррозии, ослабших контактов; сигнал стабилен | Повреждения → ремонт/замена проводки, чистка разъемов |
| 4 | Проверка напряжения на управляющем проводе (при отключенном соленоиде) | Напряжение 0В (нет КЗ на питание) | Напряжение присутствует → короткое замыкание на питание в проводке или TCM |
| 5 | Проверка сопротивления соленоида и подача 12В (проверка щелчка) | 20-100 Ом, слышен щелчок | OL/0 Ом или нет щелчка → замена соленоида или сборки селектора |
| 6 | Проверка цепи на обрыв и КЗ на массу | Целостность <1 Ом, нет КЗ на массу (>10 кОм) | Отклонения → ремонт проводки |
| 7 | Проверка заземления соленоида | Сопротивление <0.5 Ом | Высокое сопротивление → ремонт массы |
| 8 | Проверка TCM (если соленоид и проводка исправны) | Управляющий сигнал соответствует спецификации | Неисправен → ремонт или замена TCM |
Заключительные технические выводы по DTC P0931
Код P0931 — это сигнал о высоком напряжении в цепи соленоида блокировки рычага переключения передач. DTC P0931 — это в первую очередь электрическая ошибка, которая чаще всего вызвана коротким замыканием на питание, обрывом заземления, плохими контактами или неисправным соленоидом.Начинайте диагностику с правил:
- Начните с выключателя стоп-сигналов и проверки АКБ! Это самые дешевые и частые причины.
- Не заменяйте соленоид, не проверив проводку и предохранители! «Circuit High» означает высокое напряжение в цепи, что чаще всего вызвано коротким замыканием на питание или обрывом заземления.
- Выполняйте проверку напряжения на управляющем проводе при отключенном соленоиде — если напряжение есть, ищите КЗ на питание в жгуте или TCM.
- Выполняйте wiggle test — это ключевой тест для выявления прерывистых контактов и коротких замыканий.
- Проверьте соленоид напрямую подачей 12В — если нет щелчка, меняйте соленоид или сборку селектора.
- Осмотрите разъем под селектором — пролитые жидкости и грязь — частая причина проблем.
- Всегда обращайтесь к электрическим схемам и сервисной информации для вашего конкретного автомобиля.
