OBD-II DTC P0924
Диагностический код неисправности DTC P0924 Gear Shift Reverse Actuator Circuit Open указывает на то, что модуль управления трансмиссией (TCM) обнаружил обрыв или неисправность в электрической цепи привода (актуатора), отвечающего за переключение назад (включение четных передач: 2, 4, 6, а также задней передачи). В русскоязычной технической документации код расшифровывается как «P0924 — Привод включения передачи заднего хода — обрыв цепи» .
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) и наиболее часто регистрируется на моделях Audi, Citroen, Chevrolet, Ford, Hyundai, Nissan, Peugeot, Volkswagen, а также Hyundai Genesis Coupe BK 2010 .
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.
Этот код является общим для автомобилей OBD-II (с 1996 года выпуска) и наиболее часто регистрируется на моделях Audi, Citroen, Chevrolet, Ford, Hyundai, Nissan, Peugeot, Volkswagen, а также Hyundai Genesis Coupe BK 2010 .
Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков.
- DTC P0924 Ошибка

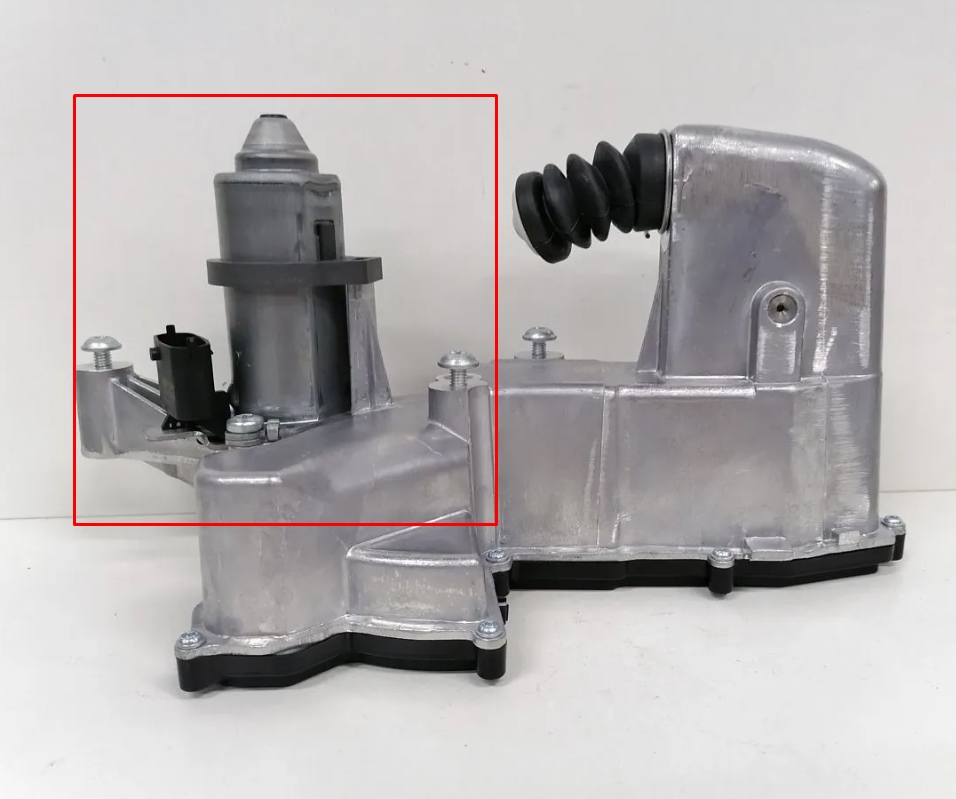

- DTC_P0924.jpg (243.34 КБ) 14 просмотров
1. Причина возникновения ошибки P0924
TCM управляет переключением передач с помощью электромоторов (актуаторов). В коробках передач с двойным сцеплением (DSG/DCT) или роботизированных механизмах один актуатор часто отвечает за нечетные передачи (1, 3, 5), а второй — за четные (2, 4, 6) и задний ход. Код P0924 фиксируется, когда TCM подает команду на включение, но цепь актуатора разомкнута, либо сигнал обратной связи отсутствует .Физические причины возникновения ошибки P0924 делятся на несколько категорий:
Электрические причины (50% случаев) — наиболее частая причина
- Обрыв в цепи электродвигателя переключения (MSR+/MSR-): Провод перетерся, перебит или имеет внутренний обрыв. Это самая частая причина P0924 .
- Короткое замыкание на массу или питание в проводке: Поврежденная изоляция вызывает замыкание, которое воспринимается как обрыв цепи .
- Ослабление или «дребезг» контактов в разъемах: Разъем актуатора или TCM может быть не до конца защелкнут, контакты могут быть ослаблены или окислены .
- Плохое заземление (масса) TCM или актуатора: Высокое сопротивление на массе искажает сигнал .
- Перегоревший предохранитель или неисправное реле: Важно найти причину перегорания, а не просто заменить предохранитель .
- Слабый или разряженный аккумулятор: Недостаточное напряжение может вызывать некорректную работу актуаторов .
Аппаратные причины (30% случаев)
- Внутренний обрыв обмотки электродвигателя переключения (reverse shift actuator): Самая частая аппаратная причина. Требует замены актуатора .
- Неисправность TCM (трансмиссионного модуля / мехатроника): Внутренние драйверы управления электродвигателем вышли из строя. На DSG-коробках это частая проблема, и ремонт мехатроника часто обходится дешевле полной замены .
Механические причины (15% случаев)
- Заклинивание или повышенное трение в механизме переключения: Актуатор может быть исправен электрически, но не может сдвинуть шток из-за механического заклинивания внутри коробки передач .
- Износ или повреждение направляющей рейки переключения (gear guide rail) или штока переключения (shift shaft): Люфт или износ этих компонентов приводит к тому, что актуатор не может достичь нужного положения .
- Внутренние механические повреждения коробки передач: Поломка внутри трансмиссии блокирует перемещение штока .
Программные причины (5% случаев)
- Потеря калибровки или необходимость выполнения процедуры обучения (adaptation): После замены актуатора или TCM без выполнения инициализации система не будет работать корректно .
2. Можно ли продолжать движение на автомобиле или нужна эвакуация?
Ответ: ДВИЖЕНИЕ С КОДОМ P0924 КРАЙНЕ НЕЖЕЛАТЕЛЬНО. ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ.Серьезность этого кода оценивается как высокая. Наличие электрической проблемы в цепи переключения назад приводит к многочисленным проблемам с трансмиссией .
Почему это критично:
- Невозможность включения четных передач и заднего хода: Автомобиль может не включать 2, 4, 6 передачи, а также заднюю передачу. На приборной панели может гореть индикатор неисправности трансмиссии .
- Аварийный режим (limp mode): TCM переводит трансмиссию в аварийный режим с ограничением функциональности. Автомобиль может передвигаться только на одной или двух передачах .
- Непредсказуемое поведение на ходу: Возможны рывки, задержки при переключении, самопроизвольное выключение передачи в нейтраль .
- Повышенный расход топлива: Из-за некорректной работы трансмиссии .
3. Как исправить ошибку P0924: подробные рекомендации по ремонту
Диагностика и устранение P0924 требует: профессиональный диагностический сканер (способный считывать данные TCM и выполнять адаптацию, например, VCDS для VAG, FORScan для Ford, GDS для Hyundai), цифровой мультиметр (DVOM), набор инструментов для проверки проводки (включая контрольную лампу), электрические схемы автомобиля.Шаг 1. Подтверждение кода и проверка сопутствующих ошибок
- Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их .
- Ключевое правило: если есть другие коды — устраняйте их в том порядке, в котором они отображаются на сканере . Особенно обратите внимание на коды, связанные с питанием TCM или датчиками положения.
- Очистите коды, выключите зажигание на 60 секунд, включите снова. Выполните тест-драйв. Если P0924 возвращается — проблема стабильная. Если код возвращается не сразу — неисправность прерывистая .
Шаг 2. Проверка аккумулятора, заземлений и предохранителей (самые быстрые шаги)
Нестабильное питание и плохие заземления — типовая причина для кодов P0900-P0924 .- Проверьте напряжение на клеммах АКБ при выключенном зажигании (12.2-12.6В) и при работающем двигателе (13.8-14.5В). Низкое напряжение — зарядите или замените АКБ .
- Проверьте заземления (массы). Осмотрите массовые провода от АКБ к кузову, от двигателя к кузову, от TCM к кузову. Очистите места контакта до металла, подтяните болты .
- Проверьте предохранители и реле, питающие TCM и актуатор. Важно: перегоревший предохранитель — это следствие, а не причина. Если предохранитель перегорел, найдите и устраните короткое замыкание .
Шаг 3. Визуальный осмотр проводки, разъемов и актуатора (ключевой шаг)
Перед тем как обвинять актуатор или TCM, исключите проблемы с электрикой! Это самый важный шаг! .- Найдите привод выбора и переключения передач (обычно на коробке передач). Отсоедините разъем актуатора переключения назад.
- Внимательно осмотрите контакты на наличие коррозии (зеленый/белый налет), грязи, подогнутых или ослабших пинов. Очистите спреем для контактов и подожмите .
- Осмотрите жгут проводки от актуатора до TCM. Ищите потертости, перегибы, оплавления, повреждения изоляции .
- Осмотрите разъем TCM на наличие повреждений, окисления контактов .
Шаг 4. Выполнение «wiggle test» и нагрузочного теста проводки
Этот тест позволяет выявить прерывистый контакт, который не виден визуально! .Процедура:
- Подключите сканер, перейдите в режим просмотра данных в реальном времени (live data) и выберите параметры, связанные с актуатором переключения назад (например, обратная связь по положению).
- Включите зажигание (двигатель не запускать).
- Начните покачивать, постукивать и перегибать жгут проводки в разных местах, особенно вблизи разъемов актуатора, TCM и мест прохода через кузов .
- Если при каком-либо движении показания на сканере скачут или код P0924 появляется/исчезает — вы нашли зону дефекта.
- Выполните нагрузочный тест проводки: подключите контрольную лампу вместо актуатора и проверьте, стабильно ли напряжение под нагрузкой. Падение напряжения более 0.5В указывает на высокое сопротивление в цепи .
Шаг 5. Проверка цепи актуатора — TCM с помощью мультиметра
Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля (распиновка разъемов TCM).Процедура проверки:
- Отсоедините разъем актуатора и разъем TCM .
- Проверьте целостность (прозвонку) силовых проводов от разъема актуатора до разъема TCM. Сопротивление должно быть менее 1 Ома .
- Проверьте короткое замыкание на массу (short-to-ground). Сопротивление между каждым сигнальным проводом и массой должно быть более 10 кОм .
- Проверьте короткое замыкание между сигнальными проводами. Сопротивление между ними должно быть более 10 кОм .
- Если в цепи обнаружены отклонения — отремонтируйте или замените жгут проводки .
Шаг 6. Проверка актуатора переключения назад (reverse shift actuator)
Процедура проверки сопротивления shift motor:- Отсоедините разъем электродвигателя переключения .
- Подключите мультиметр в режиме измерения сопротивления (Ом) к выводам электродвигателя. Нормальное сопротивление обмотки: от 0.1 до 100 Ом (по мануалу). Если сопротивление бесконечно (OL) — обрыв обмотки. Если 0 Ом — короткое замыкание. Требуется замена актуатора .
- Подайте питание 12В на мотор напрямую (с соблюдением полярности) — он должен вращаться легко и без искрения. Это поможет оценить механическую свободу актуатора .
- Если актуатор не вращается при подаче питания, но сопротивление в норме — возможно, заклинил механизм внутри. Попробуйте аккуратно провернуть вал актуатора вручную .
Шаг 7. Проверка механической части трансмиссии
Если электрические проверки показали, что актуатор и проводка исправны, а ошибка P0924 остается, проблема, скорее всего, в механической части .- Проверьте направляющую рейку переключения (gear guide rail) на наличие повреждений или износа .
- Проверьте шток переключения передач (shift shaft) на наличие повреждений, износа или люфта .
- Проверьте, нет ли внутренних механических повреждений коробки передач. Для этого может потребоваться снятие поддона и визуальный осмотр компонентов .
- Проверьте, может ли актуатор свободно перемещать шток. Для этого отсоедините актуатор и попробуйте переместить шток вручную (с помощью ключа или плоскогубцев). Шток должен ходить плавно, без заеданий .
Шаг 8. Проверка TCM и выполнение процедуры адаптации (обучения)
Если актуатор и проводка исправны, а ошибка P0924 остается, подозрение падает на TCM. Это особенно часто встречается на DSG-коробках .Признаки неисправности TCM:
- Напряжение на выводы актуатора не подается (или подается неправильно), а проводка цела .
- После замены актуатора на заведомо исправный ошибка не уходит .
- Ремонт мехатроника (TCM): На DSG-коробках это часто более экономичное решение. Стоимость ремонта: от 600 до 900 евро (по опыту ремонта DSG) .
- Замена TCM: Если ремонт невозможен, требуется замена блока с последующим программированием .
Шаг 9. Пошаговая таблица диагностики P0924
| Шаг | Действие | Ожидаемый результат | Неисправность и ремонт |
|---|---|---|---|
| 1 | Сканер: чтение кодов, проверка сопутствующих ошибок, запись стоп-кадра | Запись всех кодов, данных стоп-кадра | Если есть другие коды — сначала устранить их |
| 2 | Проверка напряжения АКБ, заземлений, предохранителей | 12.2-12.6В, масса <0.2 Ом, предохранители целы | Низкое напряжение → зарядка/замена АКБ; чистка массы; найти причину перегоревшего предохранителя |
| 3 | Визуальный осмотр проводки, разъемов, актуатора, выполнение wiggle test | Нет повреждений, коррозии, ослабших контактов; сигнал стабилен | Повреждения → ремонт/замена проводки, чистка разъемов |
| 4 | Нагрузочный тест проводки (контрольная лампа) | Напряжение под нагрузкой стабильное (>11В) | Падение напряжения → высокое сопротивление в цепи, ремонт проводки |
| 5 | Проверка сопротивления электродвигателя переключения (reverse actuator) | 0.1-100 Ом (по мануалу) | OL или 0 Ом → замена актуатора |
| 6 | Проверка механической свободы: подача 12В на актуатор, перемещение штока вручную | Актуатор вращается, шток ходит плавно, без заеданий | Заклинивание → разборка и ремонт механики |
| 7 | Проверка TCM (если актуатор и проводка исправны) | Управляющий сигнал соответствует спецификации | Неисправен → ремонт (мехатроника) или замена TCM |
| 8 | Выполнение процедуры адаптации (обучения) трансмиссии | Адаптация завершена без ошибок | Без адаптации система не будет работать корректно |
Заключительные технические выводы по DTC P0924
Код P0924 — это сигнал об обрыве в цепи актуатора переключения назад (четных передач и заднего хода). DTC P0924 — это серьезная ошибка, требующая немедленной диагностики, так как она напрямую влияет на безопасность и управляемость автомобиля .В 50% случаев причина — электрические проблемы (обрыв проводки, плохие контакты, перегоревшие предохранители). В 30% — аппаратные проблемы (неисправность актуатора или TCM). В 15% — механические проблемы (заклинивание внутри трансмиссии). В 5% — программные проблемы (необходимость адаптации) .
Начинайте диагностику с правил:
- Не заменяйте актуатор, не проверив проводку и предохранители! «Circuit Open» может быть вызван банальным перегоревшим предохранителем .
- Выполняйте wiggle test и нагрузочный тест проводки — это ключевые тесты для выявления прерывистых контактов и высокого сопротивления .
- Проверьте напряжение АКБ и заземления — низкое напряжение и плохие массы — типовая причина для кодов P0900-P0924 .
- Учитывайте особенности конкретной марки: на DSG-коробках VAG часто виноват мехатроник, и его ремонт может быть экономичнее замены .
- Если актуатор не вращается при подаче питания, но сопротивление в норме — проверьте механическую часть трансмиссии .
- После ремонта механики или замены актуатора/TCM обязательно выполняйте процедуру адаптации (обучения) .
