OBD-II DTC P0918: Полное руководство по ошибке «Периодически проявляющаяся неисправность цепи положения переключения передач»

Диагностический код неисправности DTC P0918 Gear Shift Position Circuit Intermittent указывает на то, что модуль управления трансмиссией (TCM) или модуль управления силовой передачей (PCM) обнаружил прерывистый, нестабильный сигнал в цепи датчика положения переключения передач . В русскоязычной технической документации код расшифровывается как «P0918 — Периодически проявляющаяся неисправность электрической цепи положения переключения передач» или «Цепь положения переключения передач — прерывистая неисправность».

Данный код является общим для автомобилей OBD-II (с 1996 года выпуска) и наиболее часто регистрируется на моделях Ford, Mazda, Toyota, Hyundai, Kia, Dodge, Chrysler, Mercedes-Benz, Audi, Land Rover и других с автоматическими и роботизированными трансмиссиями (DCT/AMT) .

В отличие от кодов P0916 (низкое напряжение) и P0917 (высокое напряжение), DTC P0918 указывает на «плавающую», прерывистую проблему — сигнал в цепи датчика то появляется, то исчезает, не выходя при этом постоянно за пределы допустимого диапазона . Это одна из самых сложных ошибок для диагностики, поскольку в момент проверки мультиметром цепь может вести себя идеально.

Материал представляет собой техническое руководство для специалистов по ремонту трансмиссий и автоэлектриков. Здесь описаны причины, диагностика и методы устранения прерывистой неисправности.

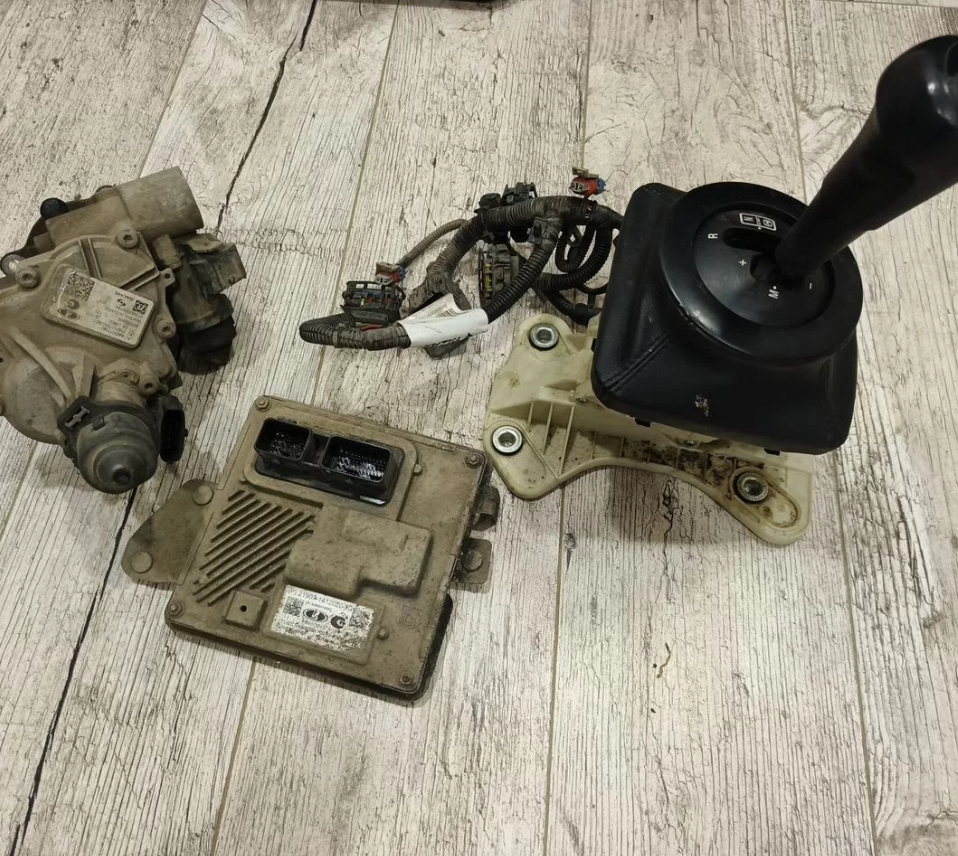

: DTC P0918 Ошибка; DTC_P0918.jpg (664.23 КБ) 33 просмотра

1. Причина возникновения ошибки P0918

Датчик положения переключения передач (Gear Shift Position Sensor), также известный как датчик диапазона трансмиссии (Transmission Range Sensor), определяет положение рычага переключения передач (P, R, N, D) и передает эту информацию в TCM/PCM . PCM использует эти данные для управления моментом зажигания, впрыском топлива и переключением передач .

В большинстве автомобилей, особенно Ford, используется датчик диапазона с переменным сопротивлением. Датчик вращается вместе с валом селектора, перемещаясь по ряду контактов. В зависимости от положения селектора, на PCM поступают различные уровни сопротивления (эталонное значение сопротивления для большинства автомобилей составляет 8 Ом) . P0918 устанавливается, когда PCM обнаруживает флуктуации сопротивления более чем на 10% от номинала .

P0918 сохраняется в памяти, когда TCM/PCM обнаруживает, что сигнал от датчика положения переключения передач нестабилен, пропадает или «плавает», но при этом не выходит за пределы допустимого диапазона постоянно.

Физические причины возникновения ошибки P0918 делятся на несколько категорий:

Электрические причины (70% случаев) — наиболее частая причина

Ослабление или «дребезг» контактов в разъемах датчика, TCM или промежуточных колодках: Со временем контакты могут ослабевать из-за вибрации, особенно на автомобилях с большим пробегом .

Микроповреждение проводки — внутренний обрыв жилы, перетирание изоляции: При вибрации или движении автомобиля контакт пропадает на долю секунды. Это особенно характерно для Ford и Mazda с системой Durashift — жгут проводки перетирается о кронштейны .

Коррозия контактов из-за попадания влаги: Ошибка часто появляется после мойки или в сырую погоду .

Плохое заземление (масса) TCM или датчика: Высокое сопротивление на массе искажает сигнал и может вызывать «плавающие» показания .

Перегоревший предохранитель или неисправное реле: Может вызывать нестабильное питание TCM .

Аппаратные причины (20% случаев)

Неисправность самого датчика положения переключения передач: Внутренний износ или «усталость» электронных компонентов, приводящая к нестабильному выходному сигналу при нагреве или вибрации .

Неисправность TCM (трансмиссионного модуля): Внутренние паяные соединения могут растрескиваться из-за перегрева (особенно на Ford Durashift), вызывая прерывистую потерю сигнала .

Механические причины (5% случаев)

Неправильная установка или разрегулировка датчика диапазона: Датчик может быть смещен относительно вала селектора. Это особенно актуально после ремонта трансмиссии или замены тросов привода .

Износ или люфт в механизме кулисы переключения передач: Механический люфт приводит к нестабильному положению датчика .

Программные причины (5% случаев)

Необходимость выполнения процедуры адаптации (relearn): После замены датчика или TCM может требоваться калибровка .

Устаревшая прошивка TCM: На Porsche и Audi может требоваться обновление ПО .

Важное примечание: P0918 часто сопровождается другими кодами: P0915 (диапазон/производительность), P0916 (низкий сигнал), P0917 (высокий сигнал), P2793-P2795 (направление переключения) . Если есть другие коды — начинайте диагностику с них.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Ответ: СЕРЬЕЗНОСТЬ КОДА ВЫСОКАЯ. КРАТКОСРОЧНАЯ ЭКСПЛУАТАЦИЯ ВОЗМОЖНА, НО ЭВАКУАЦИЯ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ПРИ НАЛИЧИИ СИМПТОМОВ.

Некоторые источники (например, Carly) оценивают P0918 как не критичный в краткосрочной перспективе . Однако большинство специалистов сходятся во мнении, что этот код может вызывать серьезные проблемы с трансмиссией .

Почему это критично:

Чрезмерно резкое переключение передач (harsh shifting): Рывки и удары при переключении, особенно при переходе между P, R, N, D .

[strong>]Задержки переключения (delayed shifting):[/strong] Трансмиссия может переключаться с задержкой, не включать передачи или переключаться нерегулярно .

Аварийный режим (limp mode): TCM переводит трансмиссию в аварийный режим с ограничением скорости и мощности . Это означает, что автомобиль будет иметь очень ограниченную способность передвижения .

Невозможность движения: В тяжелых случаях автомобиль может полностью потерять способность двигаться .

Снижение топливной экономичности: Из-за некорректной работы трансмиссии .

[strong>]Проблемы с запуском двигателя:[/strong] Если система не может определить положение селектора (P или N), запуск может быть заблокирован.

Рекомендация: Если автомобиль переключает передачи и заводится — можно аккуратно доехать до сервиса, избегая интенсивных ускорений и дальних поездок. Если есть любые проблемы с переключением (резкие переключения, задержки, аварийный режим, невозможность движения) — вызывайте эвакуатор. Игнорирование проблемы может привести к полному выходу из строя трансмиссии и дорогостоящему ремонту.

3. Как исправить ошибку P0918: подробные рекомендации по ремонту

Диагностика и устранение P0918 требует терпения и правильного инструмента: профессиональный диагностический сканер с функцией просмотра данных в реальном времени (live data), цифровой мультиметр (DVOM) с функцией измерения сопротивления и напряжения, набор инструментов для проверки проводки, электрические схемы автомобиля .

Шаг 1. Подтверждение кода и проверка сопутствующих ошибок

Подключите сканер к диагностическому разъему OBD-II. Считайте все сохраненные коды и данные стоп-кадра. Запишите их .

Ключевое правило: если есть другие коды (P0915, P0916, P0917, P2793-P2795) — сначала устраните их. Они указывают на конкретные проблемы в цепи .

Очистите коды, выключите зажигание на 60 секунд, включите снова. Выполните тест-драйв. Если P0918 возвращается — проблема стабильная . Если код возвращается не сразу — неисправность прерывистая .

Шаг 2. Проверка аккумулятора, заземлений и трансмиссионной жидкости (самые быстрые шаги)

Нестабильное питание и плохие заземления — типовые причины для кодов P0900-P0919.

Проверьте напряжение на клеммах АКБ при выключенном зажигании (12.2-12.6В) и при работающем двигателе (13.8-14.5В). Низкое напряжение — зарядите или замените АКБ .

[strong>]Проверьте заземления (массы):[/strong] Осмотрите массовые провода от АКБ к кузову, от двигателя к кузову, от TCM к кузову. Очистите места контакта до металла, подтяните болты. Сопротивление между массой TCM и минусом АКБ должно быть менее 0.2 Ом .

Проверьте уровень и состояние трансмиссионной жидкости (ATF). Низкий уровень или загрязнение ATF могут влиять на работу системы переключения .

Проверьте предохранители и реле, питающие TCM и датчик .

Шаг 3. Визуальный осмотр проводки, разъемов и датчика (ключевой шаг для прерывистых неисправностей)

Перед тем как обвинять датчик или TCM, исключите проблемы с электрикой! Это самый важный шаг! .

Найдите датчик положения переключения передач (transmission range sensor) — обычно на коробке передач, на валу селектора . Отсоедините разъем.

Внимательно осмотрите контакты на наличие коррозии (зеленый/белый налет), грязи, подогнутых или ослабших пинов. Очистите спреем для контактов и подожмите .

Осмотрите жгут проводки от датчика до TCM. Ищите потертости, перегибы, оплавления, повреждения изоляции. На Ford и Mazda проверьте жгут между датчиком и мехатроником — это частое место повреждения .

Осмотрите разъем TCM на наличие повреждений. На Durashift из-за перегрева паяные соединения и контакты разъемов могут растрескиваться .

Шаг 4. Выполнение «wiggle test» (теста покачиванием) — ключевой тест для P0918

Этот тест позволяет выявить прерывистый контакт, который не виден визуально .

Процедура:

Подключите сканер, перейдите в режим просмотра данных в реальном времени (live data) и выберите параметр положения селектора (gear shift position).

Включите зажигание (двигатель не запускать).

[strong>]Начните покачивать, постукивать и перегибать жгут проводки[/strong] в разных местах, особенно вблизи разъемов датчика, TCM и мест прохода через кузов .

Одновременно покачивайте разъемы датчика и TCM, слегка нажимайте на них, пробуйте пошевелить .

Если при каком-либо движении показания датчика на сканере скачут, пропадают или становятся нестабильными — вы нашли зону дефекта .

Шаг 5. Проверка цепи датчика мультиметром

Внимание: для этого шага вам понадобится электрическая схема вашего автомобиля (распиновка разъемов датчика и TCM).

Процедура проверки цепи датчика:

Отсоедините разъем датчика и разъем TCM .

Проверьте опорное напряжение (reference voltage) на датчике (обычно 5В). Включите зажигание — напряжение должно быть 4.8-5.2В. Если напряжение отсутствует — обрыв в цепи питания или неисправность TCM .

Проверьте целостность (прозвонку) сигнальных проводов от разъема датчика до разъема TCM. Во время прозвонки интенсивно шевелите жгут и покачивайте разъемы. Сопротивление должно быть менее 1 Ома и не меняться при шевелении. Если сопротивление скачет — обрыв внутри провода или ослабший контакт .

Проверьте короткое замыкание на массу (short to ground). Сопротивление между каждым сигнальным проводом и массой должно быть более 10 кОм. Если показывает 0 Ом — провод замкнут на массу .

Проверьте короткое замыкание на питание (short to positive). Сопротивление между каждым сигнальным проводом и +12В должно быть более 10 кОм .

Шаг 6. Проверка датчика положения переключения передач

Процедура проверки датчика (с переменным сопротивлением):

Подключите мультиметр в режиме измерения сопротивления (Ом) к выходным контактам датчика .

Перемещайте рычаг селектора в разные положения (P, R, N, D). Сопротивление на выходе датчика должно изменяться плавно, без скачков и обрывов. [strong>]Любые флуктуации или выпадения сигнала при движении селектора указывают на неисправность датчика[/strong] .

Проверьте правильность установки датчика. Датчик должен быть точно откалиброван по валу селектора. Если датчик смещен — отрегулируйте его положение .

Шаг 7. Проверка TCM (блока управления трансмиссией)

Если датчик и проводка исправны, а ошибка P0918 остается, подозрение падает на TCM .

Признаки неисправности TCM (особенно на Ford Durashift):

Опорное напряжение 5В на датчик отсутствует, а проводка цела .

После замены датчика на заведомо исправный ошибка не уходит .

На Durashift из-за перегрева паяные соединения и контакты разъемов внутри TCM растрескиваются, что приводит к постоянным или прерывистым неисправностям .

[strong>]Решение для Ford/Mazda Durashift:[/strong] Часто требуется ремонт мехатроника (TCM) .

Общее решение: Ремонт TCM (восстановление паяных соединений, замена драйверов) или замена блока с последующим программированием. Стоимость ремонта TCM: от 5000 до 15000 руб.

Шаг 8. Выполнение процедуры адаптации (relearn)

После замены датчика или TCM ОБЯЗАТЕЛЬНО необходимо выполнить процедуру адаптации .

Процедура адаптации (общая):

Подключите сканер. В разделе TCM найдите функцию «Transmission Range Learn», «Gear Shift Learn» или аналогичную .

Следуйте инструкции сканера. Обычно требуется перевести рычаг в нейтральное положение и подтвердить калибровку .

На некоторых автомобилях после ремонта может потребоваться сброс питания TCM (отключение аккумулятора на 20 минут) .

Шаг 9. Пошаговая таблица диагностики P0918

Шаг	Действие	Ожидаемый результат	Неисправность и ремонт
1	Сканер: чтение кодов, проверка сопутствующих ошибок (P0915, P0916, P0917)	Запись всех кодов, данных стоп-кадра	Если есть другие коды — сначала устранить их
2	Проверка напряжения АКБ и состояния заземлений (особенно массы ECU)	12.2-12.6В, сопротивление массы <0.2 Ом	Низкое напряжение → зарядка/замена АКБ; высокая масса → чистка/подтяжка
3	Проверка уровня и состояния ATF	Уровень в норме, жидкость чистая	Низкий уровень → доливка; грязная → замена
4	Визуальный осмотр проводки, разъемов, датчика, выполнение wiggle test	Нет повреждений, коррозии; сигнал стабилен	Повреждения → ремонт/замена проводки, чистка разъемов
5	Проверка опорного напряжения на датчике (5В)	4.8-5.2В	Напряжения нет → обрыв в цепи питания или неисправность TCM
6	Проверка сопротивления датчика при разных положениях селектора (с покачиванием)	Сопротивление изменяется плавно, без скачков и выпадений	Скачки, обрывы → замена датчика или регулировка положения
7	Проверка жгута проводки (датчик — TCM) на целостность и КЗ (с wiggle test)	Целостность <1 Ом, нет КЗ на массу/питание (>10 кОм)	Отклонения → ремонт проводки
8	Проверка TCM (если датчик и проводка исправны)	Управляющий сигнал соответствует спецификации	Неисправен → ремонт/замена TCM
9	Выполнение процедуры адаптации (relearn)	Калибровка завершена без ошибок	Без калибровки система не будет работать корректно

Заключительные технические выводы по DTC P0918

Код P0918 — это сигнал о прерывистой, плавающей неисправности в цепи датчика положения переключения передач. DTC P0918 — одна из самых сложных ошибок для диагностики, так как она появляется и исчезает, и в момент проверки мультиметром цепь может вести себя идеально.

В 70% случаев причина — электрические проблемы (ослабшие контакты, микроповреждения проводки, коррозия, плохие заземления) . В 20% — аппаратные проблемы (неисправность датчика или TCM). В 10% — механические или программные проблемы .

Начинайте диагностику с правил:

Всегда записывайте стоп-кадр — условия возникновения ошибки помогут воспроизвести неисправность .

[strong>]Выполняйте wiggle test[/strong] — это ключевой тест для выявления прерывистых контактов .

Проверьте напряжение АКБ и заземления — низкое напряжение и «плавающая масса» — распространенная причина P0918 .

Осмотрите проводку и разъемы на наличие повреждений, коррозии и влаги. Если ошибка появляется после мойки или на кочках — проблема почти наверняка в проводке или разъемах .

Проверьте правильность установки и калибровки датчика диапазона .

Учитывайте особенности конкретной марки: на Ford и Mazda Durashift проверьте жгут между датчиком и мехатроником ; на Audi проверьте уровень ATF ; на Porsche и Mercedes может требоваться обновление прошивки .

Если проводка и датчик исправны — проверяйте TCM. Ремонт блока часто возможен и дешевле замены .

После замены датчика или TCM обязательно выполняйте процедуру адаптации (relearn) .

Средняя стоимость устранения: диагностика (500-2000 руб.), чистка разъемов и ремонт проводки (1000-5000 руб.), регулировка датчика (500-1500 руб.), замена датчика положения переключения передач (2000-8000 руб. за деталь + работа), ремонт TCM (5000-15000 руб.), замена TCM (15000-40000 руб. с программированием). При наличии симптомов проблем с переключением передач (резкие переключения, задержки, аварийный режим) — не откладывайте диагностику. Эвакуатор — правильное решение, если автомобиль перешел в аварийный режим или не переключает передачи .
