Код неисправности P0864: Полное техническое руководство по цепи связи TCM (диапазон/производительность)

Ошибка DTC P0864 (также известная как ошибка p0864, Transmission Control Module Communication Circuit Range / Performance) указывает на то, что модуль управления силовым агрегатом (PCM) обнаружил проблему с качеством или целостностью сигнала при обмене данными с модулем управления трансмиссией (TCM) . Этот код особенно актуален для владельцев автомобилей Volkswagen (Туарег, Поло Седан), а также многих других марок (Audi, Škoda, Seat, Ford, Honda) .

В отличие от кода P0863 (полная потеря связи), код P0864 говорит о том, что связь между блоками есть, но она нестабильна, «зашумлена» или параметры сигнала выходят за пределы допустимого диапазона . Иначе говоря, блоки управления «слышат» друг друга, но «разобрать» информацию не могут .

Материал представляет собой техническое пособие для специалистов по ремонту трансмиссий, электрооборудования и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

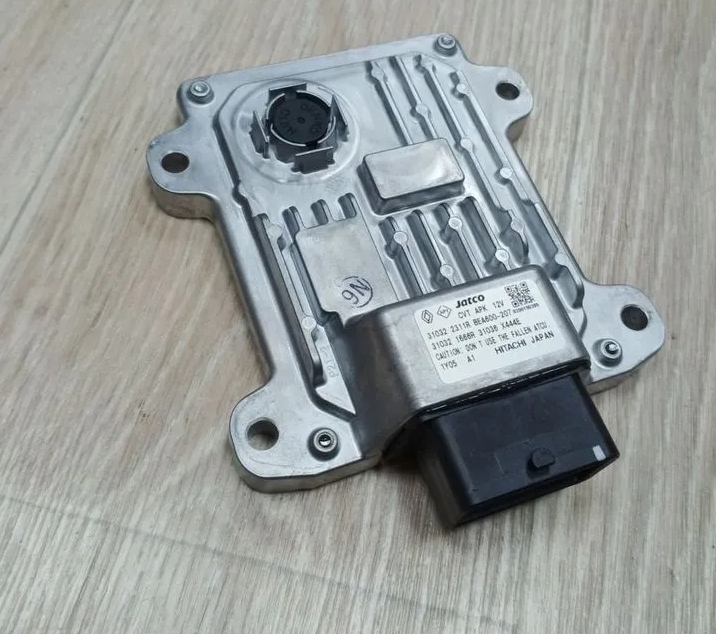

DTC P0864 ошибка error


1. Причина возникновения ошибки P0864

Система управления современной трансмиссией построена на принципе постоянного двустороннего обмена данными между PCM и TCM по CAN-шине (Controller Area Network) . PCM отправляет в TCM данные об оборотах двигателя, нагрузке, температуре, а TCM отправляет в PCM информацию о текущей передаче, давлении в системе и запросы на снижение крутящего момента .

Код P0864 фиксируется, когда PCM получает от TCM недостоверные, «рваные» или зашумленные пакеты данных . Это может происходить в следующих ситуациях:

• - Высокое сопротивление в линии CAN (частичный обрыв);

• - Электромагнитные наводки от нештатного оборудования (ксенон, светодиодные лампы, некачественная сигнализация);

• - Коррозия или ослабление контактов в разъемах (сигнал «плавает»);

• - Проблемы с питанием или «массой» блоков управления (низкое напряжение вызывает искажение цифрового сигнала);

• - Внутренний сбой TCM или PCM (выход из строя CAN-трансивера) .

Основные причины возникновения кода P0864 (в порядке частоты)

Согласно статистике и технической литературе :

• - Проблемы с проводкой и разъемами CAN-шины (40% случаев):
  • - «Гнилые» скрутки или окисленные контакты в жгутах под коврами — частая причина на автомобилях VAG, особенно после попадания влаги в салон ;
  • - Высокое сопротивление в линии CAN-High или CAN-Low из-за частичного перетирания провода;
  • - Ослабшие фиксаторы разъемов TCM или PCM .

• - Низкое напряжение питания TCM или PCM (25% случаев):
  • - Ослабшая или окисленная масса блоков управления — частая причина «плавающих» ошибок ;
  • - Перегоревший предохранитель TCM (например, предохранитель №37 на некоторых VW) ;
  • - Слабый аккумулятор или проблемы с генератором (низкое напряжение вызывает искажение CAN-сигнала) .

• - Программная несовместимость или «слетевшая» прошивка (20% случаев):
  • - Необходимость обновления прошивки TCM — наиболее частая причина у Volkswagen, решаемая перепрограммированием у дилера ;
  • - Конфликт версий прошивок TCM и ECM после замены одного из блоков.

• - Попадание влаги или масла в разъем TCM (10% случаев):
  • - «Вечно ссущиеся разъемы» на АКПП Volkswagen Touareg — масло или вода попадают в разъем TCM, вызывая коррозию и короткое замыкание ;
  • - Нарушение герметичности уплотнителей жгута проводки.

• - Неисправность блока управления (TCM/PCM) — 5% случаев:
  • - Внутренний сбой CAN-трансивера (выход из строя драйвера приема/передачи);
  • - Выход из строя TCM из-за перегрева или заводского дефекта .

Специфический случай (Volkswagen Touareg / Passat): Владельцы VW Touareg и Passat часто сталкиваются с ошибкой P0864 при попадании влаги в салон . Дренажные трубки люка или кондиционера забиваются, вода попадает под ковры и окисляет скрутки CAN-шины, расположенные под передними сиденьями (особенно с пассажирской стороны). Также распространена проблема «гниющих» проводов CAN в гофре под днищем автомобиля, ведущей к раздаточной коробке .

Распространенная ошибка диагностики: Многие специалисты сразу предлагают заменить TCM при появлении кода P0864. Однако, согласно статистике, в 80% случаев проблема решается ремонтом проводки, чисткой контактов, восстановлением массы или обновлением прошивки . Замена TCM без предварительной диагностики — это дорогая и часто бесполезная процедура.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0864 оценивается как высокая (High) . Нестабильная связь между PCM и TCM приводит к тому, что трансмиссия не получает корректных команд, а двигатель — корректных запросов на изменение крутящего момента. Результат — аварийный режим (Limp Mode) и потенциально опасное поведение автомобиля .

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, Check Engine горит, но трансмиссия работает нормально (редко, возможно, при кратковременном сбое)	Движение разрешено с осторожностью. Можно доехать до сервиса своим ходом (20-30 км), но только если коробка переключается и нет рывков. Не глушите двигатель — после перезапуска ошибка может стать активной
Трансмиссия перешла в аварийный режим (Limp Mode): зафиксирована 2-я или 3-я передача, скорость ограничена, рывки при переключении	Эвакуация предпочтительна. Движение в аварийном режиме возможно, но нежелательно на большие расстояния — это ускоряет износ фрикционов
Автомобиль не переключает передачи (завис на одной передаче), не реагирует на рычаг	Эвакуация необходима. Управлять автомобилем в таком состоянии опасно для трансмиссии и двигателя
Двигатель глохнет при движении или не запускается	Немедленная эвакуация. Это указывает на критическую потерю связи между блоками управления, возможно, из-за обрыва CAN-шины или питания
Ошибка сопровождается отключением ABS, ESP и круиз-контроля	Движение разрешено с осторожностью на сухом покрытии. Избегайте резких торможений и скользких дорог — системы активной безопасности могут не сработать

Пример из жизни (Volkswagen Polo Sedan): Владелец на форуме Клуба Поло Седан описал ситуацию, когда двигатель глох на ходу при скорости 110 км/ч, а после повторного запуска ехал дальше . Сканер показал ошибку P0864 вместе с P0606 (PCM Processor Fault) и P2637. Такое поведение указывает на прерывистую потерю связи между блоками из-за «дребезга» контактов — проблема, скорее всего, в проводке, а не в блоках .

Как бы, скорее всего, если автомобиль завелся и как-то едет (пусть и в аварийном режиме), можно попытаться доехать до сервиса, но только в случае крайней необходимости. Иначе — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости ремонта гидравлического блока или замены TCM (30 000 – 80 000 рублей).

Игнорировать ошибку не стоит. Согласно технической литературе, код P0864 со временем может привести к :

• - Полной блокировке трансмиссии (коробка встанет в «нейтраль» или на одной передаче);

• - Выходу из строя CAN-трансиверов в блоках управления (потребуется замена TCM/ECU);

• - Повреждению механических частей (актуаторов, фрикционов) из-за подачи некорректных сигналов;

• - Невозможности запуска двигателя в самый неподходящий момент.

3. Как исправить ошибку P0864: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить все блоки управления, а проблема окажется в «гнилой» скрутке под ковром .

Шаг 0. Поиск бюллетеней технического обслуживания (TSB)

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя. Производители часто выпускают рекомендации по обновлению прошивки TCM для устранения ложных срабатываний кода P0864 .

Шаг 1. Предварительная проверка сканером (Data Stream)

Подключите профессиональный диагностический сканер (для VAG — VCDS или ODIS, для других марок — Autel, Launch). Считайте все коды из всех блоков управления (PCM, TCM, ABS/ESP) .

Согласно рекомендациям по диагностике :

• - Зайдите в блок TCM в раздел Data Monitor.

• - Проверьте, отображаются ли данные в TCM. Если сканер не может подключиться к TCM (нет связи) — это прямое указание на обрыв в CAN-шине или отсутствие питания TCM.

• - Если связь есть, проверьте параметры, связанные с положением рычага и актуаторами.

• - Запишите все «замороженные кадры» (Freeze Frame Data) для анализа условий возникновения ошибки. Обратите внимание на напряжение бортовой сети в момент сбоя .

Для VAG: Проверьте, нет ли в блоке управления раздаточной коробкой (Transfer Case Control Module) кода P0865 — это часто указывает на общую проблему с CAN-шиной или питанием .

Шаг 2. Визуальный осмотр проводки, разъемов и клемм АКБ (критически важно для VAG!)

Согласно отзывам специалистов, в 60% случаев причина P0864 кроется в плохих контактах или повреждении проводки, а не в электронике . Это самый важный шаг диагностики!

Осмотрите:

• - Клеммы аккумулятора: Окисленные или плохо затянутые клеммы — частая причина падения напряжения и сбоев CAN-шины. Очистите и затяните .

• - Скрутки CAN-шины под коврами (VAG): Поднимите ковры с водительской и пассажирской стороны. Ищите скрутки проводов CAN (обычно оранжево-коричневые, оранжево-черные). Это самые «больные» места у Volkswagen — скрутки часто «гниют» из-за влаги .

• - Разъем TCM на коробке передач: Расположен на корпусе АКПП. Ищите коррозию, окислы, зеленый или белый налет. На VW Touareg эти разъемы «вечно ссутся» — масло или вода попадают внутрь . Отсоедините разъем и осмотрите контакты.

• - Разъемы PCM и TCM: Осмотрите на наличие коррозии или поврежденных пинов («бэкаутов»).

• - Точки заземления («массы»): Проверьте болты крепления массы на кузове, на двигателе и на самой коробке передач. Ослабшая или окисленная масса — частая причина проблем с CAN-шиной . Зачистите контакт до металла, нанесите токопроводящую смазку и надежно затяните.

• - Предохранители TCM: Проверьте предохранители, отвечающие за питание TCM (например, предохранитель №37 на некоторых VW) . Перегоревший предохранитель может быть причиной потери питания и сбоев связи.

Очистка контактов (по отзывам специалистов, это решает проблему в 30% случаев):

• - Отсоедините разъем.

• - Используйте спрей для чистки контактов (Kontakt 60/61, LIQUI MOLY Kontaktreiniger) и мягкую щетку (например, зубную) для удаления коррозии и окислов .

• - Тщательно просушите сжатым воздухом.

• - Нанесите диэлектрическую смазку (Dielectric Grease) на контакты — она предотвратит дальнейшее окисление и попадание влаги.

• - Подключите разъем обратно — должен быть слышен четкий щелчок фиксатора.

Ключевой тест для выявления прерывистости: «Помассируйте» жгут проводки и пошевелите разъемы во время наблюдения за показаниями сканера. Если при этом связь с TCM пропадает или появляется — вы нашли место проблемы .

Шаг 3. Проверка CAN-шины мультиметром (сопротивление и напряжение)

Это ключевой тест для проверки физической целостности CAN-шины. Он позволяет точно определить, есть ли обрыв, короткое замыкание или высокое сопротивление в линиях связи.

Необходимое оборудование:

Цифровой мультиметр (DVOM).[/h5]

Процедура проверки (по общим рекомендациям) :

• - Выключите зажигание (ignition off). Подождите 2-3 минуты, чтобы модули «уснули» .

• - Найдите диагностический разъем OBDII (DLC3) под рулевой колонкой. Вам понадобятся контакты №6 (CAN-High) и №14 (CAN-Low).

• - Измерьте сопротивление между CAN-High и CAN-Low (контакты 6 и 14). Ожидаемый результат: 60 Ом (стандартная нагрузка для двух терминальных резисторов по 120 Ом). Если сопротивление 120 Ом — один терминальный резистор оборван. Если 0 Ом — короткое замыкание в шине. Если бесконечность — обрыв в шине .

• - Включите зажигание (ignition on). Измерьте напряжение между CAN-High и массой (должно быть около 2.5-3.5 В) и между CAN-Low и массой (должно быть около 1.5-2.5 В). Разница между ними должна составлять примерно 1В. Если оба провода показывают 0В — короткое замыкание на массу. Если оба провода показывают около 12В или 5В — короткое замыкание на питание .

Интерпретация результатов:

• - Если сопротивление не 60 Ом или напряжение не соответствует норме — отремонтируйте жгут CAN-шины или замените терминальные резисторы.

• - Если CAN-шина в норме, а ошибка сохраняется — переходите к Шагу 4.

Шаг 4. Проверка питания и массы TCM (Voltage Drop Test)

Плохая масса или недостаточное питание — одна из самых частых причин проблем с CAN-шиной .

Процедура проверки:

• - Выключите зажигание (ignition off).

• - Отключите разъем TCM.

• - Измерьте напряжение питания между контактом постоянного +12В (B+) и контактом массы TCM. Должно быть 11.0 – 14.0 В (в зависимости от заряда АКБ). Если напряжения нет — проверьте предохранитель TCM и цепь питания .

• - Измерьте сопротивление «массы» между контактом массы TCM и минусовой клеммой аккумулятора. Должно быть менее 2 Ом. Если сопротивление выше — зачистите точку крепления массы .

• - Измерьте падение напряжения (voltage drop) между корпусом TCM (или его массовым контактом) и минусовой клеммой аккумулятора при работающем двигателе и включенных потребителях (фары, обогрев). Должно быть менее 0.2 В. Если падение напряжения выше — ищите ослабленный или окисленный болт массы .

Шаг 5. Проверка герметичности и целостности жгута TCM (VAG Touareg)

На Volkswagen Touareg частая причина P0864 — попадание масла или воды в разъем TCM через жгут проводки .

Процедура проверки:

• - Отсоедините разъем TCM на коробке передач.

• - Осмотрите разъем и контакты на наличие следов масла, влаги, коррозии, зеленого налета.

• - Если обнаружены следы масла — замените внутренний жгут АКПП (harness) и промойте разъем . Масло поднимается по проводам капиллярным эффектом и разрушает контакты.

• - Если обнаружены следы воды — проверьте герметичность уплотнителей и дренажных отверстий.

Шаг 6. Обновление прошивки (Firmware Update) TCM и ECM

Если все проверки проводки пройдены, а ошибка сохраняется, возможно, проблема в программном обеспечении блоков управления . Большинство кодов ошибок связи можно отнести к проблеме с программированием .

• - Проверьте наличие обновлений прошивки у официального дилера или через профессиональный сканер с функцией обновления.

• - Выполните обновление (репрограммирование) TCM и ECM до последней версии. Иногда конфликт версий прошивок вызывает разрыв связи .

• - После обновления выполните процедуру инициализации (адаптации) трансмиссии (если требуется) .

Стоимость обновления прошивки — от 3 000 до 7 000 рублей.

Шаг 7. Замена TCM или ECM (модулей управления)

Если все вышеперечисленные проверки пройдены, проводка исправна, калибровка выполнена, а ошибка сохраняется — неисправен сам блок управления (TCM или ECM) (внутренний сбой CAN-трансивера) .

Согласно мануалам :

• - Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM .

• - Важно: После замены TCM необходимо выполнить программирование (калибровку) под конкретный автомобиль (кодирование VIN, адаптация иммобилайзера) .

Стоимость нового TCM для большинства автомобилей — от 20 000 до 40 000 рублей. Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Стоимость работ по устранению DTC P0864 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности. В США типичные затраты на ремонт по коду P0864 оцениваются от $200 до $500 (примерно 18 000 – 45 000 рублей) . В Европе — от 100 до 1000 евро (примерно 10 000 – 100 000 рублей) .

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой CAN-шины и Data Stream (профессиональным сканером)	1 500 – 3 500
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение обрыва/высокого сопротивления в жгуте (1 час работы)	1 500 – 3 500
Проверка CAN-шины осциллографом	2 000 – 4 000
Обновление прошивки TCM/ECM	3 000 – 7 000
Замена TCM с программированием (работа без учета детали)	5 000 – 10 000 + стоимость блока (20 000 – 40 000)

Реальные отзывы и примеры из практики

• - Volkswagen Touareg 2007, 2.5 TDI. Владелец на Drive2 столкнулся с ошибками P0864 и P0865 после мороза . При прогреве автомобиля ошибки исчезали. Владелец проверил разъемы на АКПП и массу модуля TCM, а также скрутки CAN-шины под коврами. Другой участник форума посоветовал «смотреть скрутки CAN-шины, отгнили, скорее всего, около водительского сиденья» . Также была обнаружена проблема с «вечно ссущимися разъемами» на АКПП. Рекомендация: проверить жгуты и разъемы, при необходимости — заменить внутренний жгут АКПП.

• - Volkswagen Touareg 2003, 3.2 V6. Владелец на Drive2 описал аналогичную проблему: после мороза вылезала ошибка ESP, ABS и АКПП не показывала индикацию передач, машина не ехала дальше 3-й скорости . Сканер показал U0101, P0864 и P0865. После длительных поисков владелец обнаружил «гнилые» скрутки CAN-шины под пассажирским сиденьем (провода коричнево-черные). После чистки и перемотки скруток ошибка ушла. Владелец отметил, что скрутки были с пассажирской стороны, хотя до этого он перебрал всю проводку с водительской стороны. Вывод: скрутки CAN-шины находятся под передними сиденьями с обеих сторон .

• - Volkswagen Polo Sedan. Владелец на форуме Клуба Поло Седан описал ситуацию, когда двигатель глох на ходу при скорости 110 км/ч . Сканер показал ошибки P0864, P0606 (PCM Processor Fault) и P2637. Такое сочетание кодов указывает на прерывистую потерю связи между блоками из-за «дребезга» контактов. Владелец предположил, что проблема в проводке, а не в блоках, так как после перезапуска двигатель работал нормально.

• - Volkswagen B6 Passat 2007, 3.2 FSI 4Motion. Владелец на форуме VW Vortex столкнулся с ошибками P0864, P0322 (engine speed input circuit), P0341 (cam pos sensor), P0321, P0016 . Диагносты предположили, что проблема в CAN-шине или питании блоков, так как один неисправный датчик не мог бы вызвать такое множество ошибок в разных системах. Рекомендация: проверить проводку и массу блоков управления.

• - New Beetle 2.5. Владелец на форуме NewBeetle.org сообщил, что автомобиль не заводится («no spark»), а сканер показывает P0864 . Оказалось, что перегорел предохранитель №37 (10А). После замены предохранителя двигатель завелся. Однако через 2 дня предохранитель снова перегорел, что указывает на короткое замыкание в цепи питания TCM. Рекомендация: искать короткое замыкание в жгуте или неисправность TCM.

Распространенные ошибки при диагностике P0864

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0864:

• - Немедленная замена TCM/ECU без проверки проводки и массы — самая дорогая и распространенная ошибка. Простое ослабление массы, «гнилая» скрутка или перегоревший предохранитель могут быть причиной. В 80% случаев проблема решается чисткой контактов, ремонтом проводки или затяжкой массы .

• - Игнорирование проверки скруток CAN-шины под коврами (для VAG) — на автомобилях Volkswagen это одно из самых уязвимых мест. Влага попадает в салон, окисляет скрутки, и связь между блоками становится нестабильной .

• - Пропуск проверки CAN-шины мультиметром — без проверки сопротивления и напряжения трудно диагностировать высокое сопротивление или обрыв в шине .

• - Игнорирование проверки напряжения аккумулятора — слабая батарея (менее 11.5 В) может вызывать сбои в цифровой шине, которые ошибочно принимают за неисправность модулей .

• - Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент (например, при обгоне, когда коробка перестанет переключаться) .

• - Отключение аккумулятора для сброса ошибки — эта практика может привести к потере программирования и калибровок в блоках управления .

Заключение для технических специалистов

DTC P0864 — это код неисправности цепи связи модуля управления трансмиссией, который указывает на проблему с диапазоном или производительностью CAN-сигнала. В отличие от кода P0863 (полная потеря связи), P0864 говорит о том, что связь есть, но она нестабильна или зашумлена . Данный код особенно актуален для автомобилей Volkswagen (Туарег, Поло Седан).

Как бы, скорее всего, на автомобилях Volkswagen причина кроется в «гнилых» скрутках CAN-шины под коврами, окисленных контактах разъема TCM на коробке или ослабшей массе блоков управления . Чистка контактов, проверка скруток CAN и восстановление массы решает проблему в 60% случаев и обходится в 500 – 3 500 рублей. Иначе, если эти проверки не помогли, проблема может быть в неисправном TCM/ECM (замена — 20 000 – 40 000 рублей) или в программном обеспечении (обновление — 3 000 – 7 000 рублей).

Начинайте диагностику с простого: проверьте предохранители TCM (например, №37 на VW) . Затем — визуальный осмотр разъемов TCM и скруток CAN под коврами . «Помассируйте» жгуты и пошевелите разъемы, наблюдая за показаниями сканера. Выполните проверку CAN-шины мультиметром (сопротивление 60 Ом, напряжение около 2.5/1.5 В). Проверьте питание и массу TCM (падение напряжения менее 0.2 В). И только потом — обновление прошивки, замена TCM или ремонт жгута.

Помните: игнорирование кода P0864 может привести к полной блокировке трансмиссии, выходу из строя TCM и дорогостоящему ремонту. Модуль управления трансмиссией часто заменяют ошибочно — не попадайте в эту ловушку . В 80% случаев проблема решается ремонтом проводки (1 500 – 3 500 рублей), чисткой контактов (500 – 1 500 рублей) или восстановлением массы (0 – 1 000 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю или используйте профессиональное диагностическое оборудование для получения точных данных.
