Код неисправности P0861: Полное техническое руководство по низкому напряжению в цепи связи модуля переключения передач (Gear Shift Module Communication Circuit Low)

Ошибка DTC P0861 (также известная как Gear Shift Module Communication Circuit Low) указывает на то, что блок управления трансмиссией (TCM/PCM) обнаружил аномально низкое напряжение (логический «0») в цифровой шине связи между модулем переключения передач и основным контроллером . Этот код является логическим продолжением кода P0860, но конкретно указывает на короткое замыкание на массу (short to earth) или обрыв в цепи передачи данных .

Материал представляет собой техническое пособие для специалистов по ремонту трансмиссий, электрооборудования и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

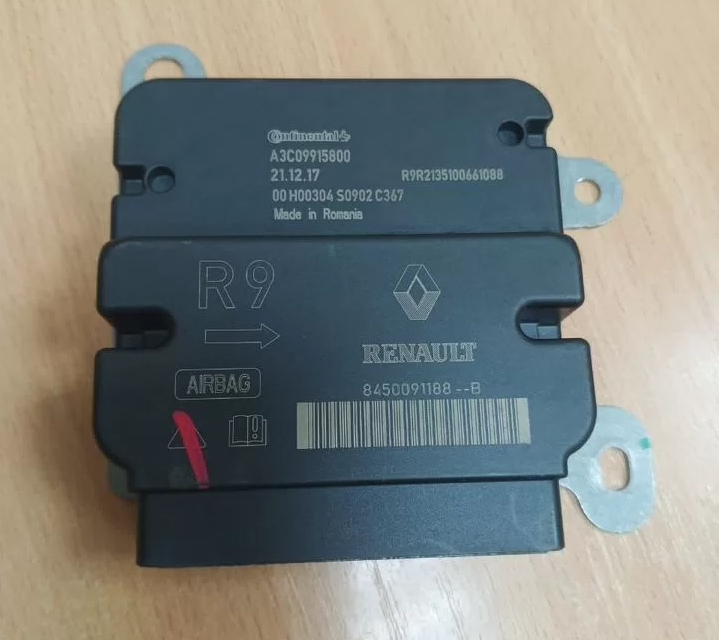

DTC P0861 ошибка error


1. Причина возникновения ошибки P0861

Система управления современной трансмиссией построена на принципе постоянного обмена данными. PCM (Powertrain Control Module) отправляет запросы, а TCM (Transmission Control Module) или непосредственно модуль переключения передач подтверждает выполнение команд и отправляет данные о текущем положении рычага, скорости вращения валов и давлении в системе .

Код P0861 фиксируется, когда физический уровень сигнала в CAN-шине (Controller Area Network) падает ниже допустимого порога (обычно менее 1.0 В) . Иначе говоря, «напряжение в проводах просело до нуля», что обычно означает короткое замыкание на «массу» (корпус автомобиля).

Основные причины возникновения кода P0861 (в порядке частоты)

Согласно статистике и технической литературе :

• - Короткое замыкание CAN-шины на массу (short to earth) — самая частая причина (до 60% случаев):
  • - Перетирание изоляции проводов CAN-High или CAN-Low о металлические кромки кузова, кронштейны двигателя или КПП;
  • - Попадание влаги, антифриза или электролита в разъем (окисление создает токопроводящий мостик на массу);
  • - Повреждение изоляции в местах перегиба жгута (особенно под капотом, где высокая температура делает пластик хрупким) .

• - Проблемы с проводкой и разъемами (25% случаев):
  • - Обрыв в цепи CAN (сигнал не доходит до адресата);
  • - Коррозия или окисление контактов в разъемах TCM, ECM или промежуточных колодках;
  • - Ослабший фиксатор разъема — контакт «болтается» и замыкает на массу .

• - Неисправность датчика положения рычага (Gear Shift Position Sensor) — 10% случаев:
  • - Внутреннее короткое замыкание в самом датчике (он «вешает» шину);
  • - Неисправность привода выбора передач (Gear Shift Actuator), создающая помехи в цепи питания .

• - Сбой питания или «массы» блоков управления (5% случаев):
  • - Падение напряжения в цепи питания TCM из-за плохого контакта массы;
  • - Перегоревший предохранитель блока управления трансмиссией;
  • - Разряженный аккумулятор (менее 11.5 В) — низкое напряжение питания вызывает «галлюцинации» в цифровой шине .

• - Неисправность блока управления (TCM/ECM) — менее 5% случаев:
  • - Внутренний сбой CAN-трансивера (выход из строя драйвера приема/передачи);
  • - «Слетевшая» прошивка (несовместимость версий ПО) .

Пример из жизни (General Motors / Chrysler): Согласно отзывам специалистов и данным с форумов, наиболее частая причина P0861 на автомобилях GM и Chrysler — коррозия контактов в разъеме TCM из-за попадания влаги и реагентов. Влага создает токопроводящий мостик между сигнальным проводом CAN и массой, что воспринимается как постоянно низкое напряжение. После чистки контактов спреем и обработки диэлектрической смазкой ошибка уходит .

Важное предупреждение: Модуль переключения передач часто заменяют ошибочно, когда на самом деле основная проблема — короткое замыкание в проводке или окисленный разъем . Эта ошибка может стоить сотни или тысячи долларов в ненужных ремонтах. Всегда начинайте с проверки проводки и «массы».

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0861 оценивается как высокая (High). Этот код напрямую влияет на безопасность движения. Если PCM не получает данных от модуля переключения передач, он не знает, какая передача включена, и переходит в аварийный режим (Limp Mode) для предотвращения повреждения трансмиссии .

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, Check Engine горит, но трансмиссия работает нормально (крайне редко)	Движение разрешено с осторожностью только до ближайшего сервиса (не более 20-30 км)
Трансмиссия перешла в аварийный режим (Limp Mode): зафиксирована 2-я или 3-я передача, скорость ограничена, рывки	Эвакуация предпочтительна. Движение в аварийном режиме возможно, но нежелательно на большие расстояния — это ускоряет износ фрикционов
Автомобиль не переключает передачи (завис на одной передаче), не реагирует на рычаг	Эвакуация необходима. Управлять автомобилем в таком состоянии опасно для трансмиссии и двигателя
Полная потеря тяги (двигатель работает, но колеса не крутятся)	Немедленная эвакуация. Движение невозможно
Ошибка сопровождается другими кодами (P0860, P0705, U0101)	Эвакуация предпочтительна. Это указывает на комплексную проблему в CAN-шине или питании блоков

Пример из жизни (GMC Savana / Sierra): Водитель коммерческого транспорта заметил, что коробка передач перестала переключаться на повышенные передачи, загорелся «Check Engine», и автомобиль перешел в аварийный режим (Limp Mode) со скоростью не более 60 км/ч. Сканер показал P0861. Опытный диагност не стал сразу менять TCM, а проверил проводку и обнаружил ослабленный болт массы TCM под капотом. После зачистки и затяжки болта (0 рублей, 20 минут работы) ошибка ушла, и трансмиссия заработала штатно .

Как бы, скорее всего, если автомобиль завелся и как-то едет (пусть и в аварийном режиме), можно попытаться доехать до сервиса, но только в случае крайней необходимости. Иначе — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости ремонта гидравлического блока или замены TCM (30 000 – 80 000 рублей).

Игнорировать ошибку не стоит. Согласно технической литературе, код P0861 со временем может привести к:

• - Полной блокировке трансмиссии (коробка встанет в «нейтраль» или на одной передаче);

• - Выходу из строя CAN-трансиверов в блоках управления (потребуется замена TCM/ECU);

• - Повреждению механических частей (актуаторов, фрикционов) из-за подачи некорректных сигналов ;

• - Невозможности запуска двигателя (Fail-Safe).

3. Как исправить ошибку P0861: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить все блоки управления, а проблема окажется в окисленном разъеме или перетертом проводе на массу .

Шаг 0. Поиск бюллетеней технического обслуживания (TSB)

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя. Производители часто выпускают рекомендации по обновлению прошивки TCM для устранения ложных срабатываний кода P0861 .

Шаг 1. Предварительная проверка сканером (Data Stream) и проверка статуса кода

Подключите профессиональный диагностический сканер (для GM — Tech 2, для Chrysler — WiTech, универсальные Autel/Launch). Считайте все коды из всех блоков управления (PCM, TCM, ABS/ESP) .

Согласно рекомендациям по диагностике :

• - Зайдите в блок TCM/PCM в раздел Data Monitor.

• - Попробуйте установить связь с TCM. Если сканер не может подключиться к TCM (нет связи) — это прямое указание на обрыв в CAN-шине или отсутствие питания TCM .

• - Если связь есть, проверьте параметры, связанные с положением рычага (Gear Lever Position) и актуаторами.

• - Запишите все «замороженные кадры» (Freeze Frame Data) для анализа условий возникновения ошибки. Обратите внимание на напряжение бортовой сети в момент сбоя .

Шаг 2. Визуальный осмотр проводки, разъемов и клемм АКБ (критически важно!)

Согласно отзывам специалистов, в 60% случаев причина P0861 кроется в плохих контактах или повреждении проводки, а не в электронике . Это самый важный шаг диагностики!

Осмотрите:

• - Клеммы аккумулятора: Окисленные или плохо затянутые клеммы — частая причина падения напряжения и сбоев CAN-шины. Очистите и затяните.

• - Разъемы TCM и ECM: Ищите коррозию, окислы, зеленый или белый налет, ослабшие фиксаторы, погнутые пины («бэкауты»). Особое внимание уделите разъему TCM — он часто расположен в зоне вибрации и попадания влаги .

• - CAN-шина (High и Low линии): Обычно это витая пара (например, провода черного и белого цвета, оранжевый и голубой). Проверьте целостность изоляции, особенно в местах перегибов и в моторном отсеке (высокие температуры разрушают изоляцию) .

• - Точки заземления («массы»): Проверьте болты крепления массы на кузове, на двигателе и на самой коробке передач. Ослабшая или окисленная масса — частая причина проблем с CAN-шиной . Зачистите контакт до металла, нанесите токопроводящую смазку и надежно затяните.

Очистка контактов (по отзывам специалистов, это решает проблему в 30-40% случаев):

• - Отсоедините разъем.

• - Используйте спрей для чистки контактов (Kontakt 60/61, LIQUI MOLY Kontaktreiniger) и мягкую щетку (например, зубную) для удаления коррозии и окислов .

• - Тщательно просушите сжатым воздухом.

• - Нанесите диэлектрическую смазку (Dielectric Grease) на контакты — она предотвратит дальнейшее окисление и попадание влаги.

• - Подключите разъем обратно — должен быть слышен четкий щелчок фиксатора.

Ключевой тест для выявления прерывистости: «Помассируйте» жгут проводки и пошевелите разъем во время наблюдения за показаниями сканера. Если при этом связь с TCM пропадает или появляется — вы нашли место проблемы .

Шаг 3. Проверка CAN-шины мультиметром (сопротивление и напряжение)

Это ключевой тест для проверки физической целостности CAN-шины. Он позволяет точно определить, есть ли короткое замыкание на массу.

Необходимое оборудование:

Цифровой мультиметр (DVOM).[/h5]

Процедура проверки (по мануалам Mitsubishi и General Motors) :

• - Выключите зажигание (ignition off). Подождите 2-3 минуты, чтобы модули «уснули».

• - Найдите диагностический разъем OBDII (DLC3) под рулевой колонкой. Вам понадобятся контакты №6 (CAN-High) и №14 (CAN-Low).

• - Измерьте сопротивление между CAN-High и CAN-Low (контакты 6 и 14). Ожидаемый результат: 60 Ом (стандартная нагрузка для двух терминальных резисторов по 120 Ом). Если сопротивление 120 Ом — один терминальный резистор оборван. Если 0 Ом — короткое замыкание в шине. Если бесконечность — обрыв в шине .

• - Измерьте сопротивление между CAN-High (контакт 6) и массой кузова (body earth). Ожидаемый результат: 1 кОм или более (более 1000 Ом) . Если сопротивление менее 100 Ом — есть короткое замыкание CAN-High на массу. Это прямая причина кода P0861.

• - Повторите тест для CAN-Low (контакт 14) и массой кузова. Ожидаемый результат: 1 кОм или более . Если сопротивление низкое — короткое замыкание CAN-Low на массу.

• - Включите зажигание (ignition on). Измерьте напряжение между CAN-High и массой (должно быть около 2.5-3.5 В) и между CAN-Low и массой (должно быть около 1.5-2.5 В). Разница между ними должна составлять примерно 1В. Если оба провода показывают 0В или около 12В — проблема в питании CAN-трансивера .

Интерпретация результатов:

• - Если сопротивление CAN-High или CAN-Low на массу менее 1 кОм — ищите короткое замыкание в жгуте (перетертый провод, окисленный разъем).

• - Если сопротивление между CAN-High и CAN-Low не 60 Ом — проблема в терминальных резисторах (обрыв или короткое замыкание).

• - Если CAN-шина в норме, а ошибка сохраняется — переходите к Шагу 4.

Шаг 4. Проверка питания и массы TCM (Voltage Drop Test)

Плохая масса — одна из самых частых причин проблем с CAN-шиной .

Процедура проверки:

• - Выключите зажигание (ignition off).

• - Отключите разъем TCM.

• - Измерьте напряжение питания между контактом постоянного +12В (B+) и контактом массы TCM. Должно быть 11.0 – 14.0 В (в зависимости от заряда АКБ). Если напряжения нет — проверьте предохранитель TCM и цепь питания .

• - Измерьте сопротивление «массы» между контактом массы TCM и минусовой клеммой аккумулятора. Должно быть менее 2 Ом. Если сопротивление выше — зачистите точку крепления массы .

• - Измерьте падение напряжения (voltage drop) между корпусом TCM (или его массовым контактом) и минусовой клеммой аккумулятора при работающем двигателе и включенных потребителях (фары, обогрев). Должно быть менее 0.2 В. Если падение напряжения выше — ищите ослабленный или окисленный болт массы.

Шаг 5. Проверка датчика положения рычага (Gear Shift Position Sensor)

Если CAN-шина и питание в норме, проблема может быть в самом датчике положения рычага .

Процедура проверки:

• - Отключите разъем датчика положения рычага (находится на селекторе АКПП или на самой коробке).

• - Проверьте, пропадает ли ошибка после отключения датчика. С помощью сканера проверьте статус DTC. Если после отключения датчика код P0861 становится неактивным (или связь с TCM восстанавливается) — датчик неисправен (создает короткое замыкание в шине). Замените его .

• - Проверьте сопротивление датчика мультиметром в каждом положении рычага. Сравните со спецификацией производителя. Если сопротивление не соответствует или есть короткое замыкание на массу — датчик неисправен.

Стоимость датчика положения рычага — от 3 000 до 8 000 рублей.

Шаг 6. Обновление прошивки (Firmware Update) TCM и ECM

Если все проверки проводки пройдены, а ошибка сохраняется, возможно, проблема в программном обеспечении блоков управления .

• - Проверьте наличие обновлений прошивки у официального дилера или через профессиональный сканер с функцией обновления.

• - Выполните обновление (репрограммирование) TCM и ECM до последней версии. Иногда конфликт версий прошивок вызывает разрыв связи .

• - После обновления выполните процедуру инициализации (адаптации) трансмиссии (если требуется).

Стоимость обновления прошивки — от 3 000 до 7 000 рублей.

Шаг 7. Замена TCM или ECM (модулей управления)

Если все вышеперечисленные проверки пройдены, проводка исправна, датчик новый, а ошибка сохраняется — неисправен сам блок управления (TCM или ECM) (внутренний сбой CAN-трансивера).

Согласно мануалам :

• - Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM.

• - Важно: После замены TCM необходимо выполнить программирование (калибровку) под конкретный автомобиль (кодирование VIN, адаптация иммобилайзера, обучение актуаторов) .

Стоимость нового TCM для большинства автомобилей — от 20 000 до 40 000 рублей. Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Стоимость работ по устранению DTC P0861 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности. В США типичные затраты на ремонт по коду P0861 оцениваются от $350 до $800 (примерно 32 000 – 72 000 рублей) . В России цены могут варьироваться.

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой CAN-шины и Data Stream (профессиональным сканером)	1 500 – 3 500
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение короткого замыкания на массу в жгуте (1 час работы)	1 500 – 3 500
Замена датчика положения рычага (работа без учета детали)	1 500 – 3 000
Датчик положения рычага (Gear Shift Position Sensor) — деталь	3 000 – 8 000
Обновление прошивки TCM/ECM	3 000 – 7 000
Замена TCM с программированием (работа без учета детали)	5 000 – 10 000 + стоимость блока (20 000 – 40 000)

Реальные отзывы и примеры из практики

• - GMC Sierra 2003, дизель 6.6L. Владелец на форуме Carly сообщил, что при ошибке P0861 трансмиссия перешла в аварийный режим (Limp Mode), появились рывки и пробуксовка при переключении передач. Диагностика показала, что проблема была в загрязнении трансмиссионной жидкости и ослабленной массе TCM. После замены масла, фильтра, соленоидов и восстановления контакта массы (общая стоимость ремонта — 240 евро / примерно 24 000 рублей) трансмиссия заработала идеально. Владелец отметил, что если бы он продолжил ездить в аварийном режиме, это привело бы к полному разрушению коробки .

• - Dodge Ram / Chrysler 300. В сервисной практике описан случай, когда код P0861 был вызван окисленным разъемом TCM под капотом. Влага и реагенты попали в разъем, вызвав зеленую коррозию на пинах. После чистки контактов спреем, обработки диэлектрической смазкой и замены уплотнителя ошибка ушла. Стоимость: 1 500 рублей .

• - Mitsubishi Outlander 2010. Согласно мануалу, для проверки короткого замыкания CAN-шины на массу необходимо измерить сопротивление между контактами диагностического разъема №6 и №14 и массой кузова. Ожидаемый результат — более 1 кОм. В одном из реальных случаев техник обнаружил перетертый провод CAN-High под панелью приборов, который касался массы. После изоляции провода ошибка ушла. Стоимость: 2 500 рублей .

• - Chevrolet Cruze 2011. Владелец столкнулся с ошибкой P0861 после замены аккумулятора. Причиной оказался ослабленный болт массы TCM — при замене АКБ случайно задели провод массы. После затяжки болта и сброса ошибки проблема была устранена. Стоимость: 0 рублей .

Распространенные ошибки при диагностике P0861

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0861:

• - Немедленная замена TCM без проверки CAN-шины и массы — самая дорогая и распространенная ошибка. Простое ослабление массы или короткое замыкание провода на массу могут быть причиной. В 60% случаев проблема решается чисткой контактов, ремонтом проводки или затяжкой массы .

• - Пропуск проверки сопротивления CAN-шины мультиметром — без измерения сопротивления между CAN-High/CAN-Low и массой невозможно подтвердить короткое замыкание .

• - Игнорирование проверки напряжения аккумулятора — слабая батарея (менее 11.5 В) может вызывать сбои в цифровой шине, которые ошибочно принимают за неисправность модулей .

• - Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент (например, при обгоне, когда коробка перестанет переключаться) .

Заключение для технических специалистов

DTC P0861 — это код неисправности цепи связи модуля переключения передач, который указывает на постоянно низкое напряжение в CAN-шине, что обычно вызвано коротким замыканием на массу (short to earth), обрывом цепи или неисправностью датчика положения рычага .

Как бы, скорее всего, на большинстве автомобилей причина кроется в коротком замыкании провода CAN-High или CAN-Low на массу (перетертая изоляция), окислении контактов в разъеме TCM или ослабшей массе блока управления . Чистка контактов, проверка массы и измерение сопротивления CAN-шины решает проблему в 60% случаев и обходится в 500 – 3 500 рублей. Иначе, если эти проверки не помогли, проблема может быть в неисправном датчике положения рычага (замена — 3 000 – 8 000 рублей) или в неисправном TCM/ECM (замена — 20 000 – 40 000 рублей) .

Начинайте диагностику с простого: проверьте клеммы АКБ и массу блоков управления. Затем — визуальный осмотр разъемов TCM и ECM на наличие коррозии . Выполните проверку CAN-шины мультиметром — измерьте сопротивление между CAN-High/CAN-Low и массой (должно быть более 1 кОм) . Проверьте питание и массу TCM (падение напряжения менее 0.2 В) . Отключите датчик положения рычага и посмотрите, пропадает ли ошибка. И только потом — замена TCM или обновление прошивки .

Помните: игнорирование кода P0861 может привести к полной блокировке трансмиссии, выходу из строя TCM и дорогостоящему ремонту . Модуль переключения передач часто заменяют ошибочно — не попадайте в эту ловушку . В 80% случаев проблема решается ремонтом проводки (1 500 – 3 500 рублей), чисткой контактов (500 – 1 500 рублей) или восстановлением массы (0 – 1 000 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю или используйте профессиональное диагностическое оборудование для получения точных данных.
