Диагностика ошибки P0820: неисправность датчика положения рычага КПП X-Y (роботизированные коробки)

Когда на сканере появляется DTC P0820, это означает, что блок управления трансмиссией (TCM/ECM) обнаружил электрическую неисправность в цепи датчика положения рычага переключения передач X-Y. Как бы, если на обычных «механиках» ошибки P0805-P0809 были связаны с датчиком на педали, то здесь ситуация иная — речь идет о роботизированных коробках передач (AMT) и автомобилях с электронным управлением сцеплением (например, Lada Vesta, Toyota с Multi-mode, Hyundai/Kia). Иначе, TCM просто «не понимает», какую передачу вы хотите включить, потому что датчик на кулисе не шлет правильный сигнал.

Ошибка P0820 расшифровывается как «Gear Lever X-Y Position Sensor Circuit Malfunction» — неисправность в цепи датчика положения рычага переключения передач по осям X и Y . Скорее всего, проблема кроется в неисправном датчике (сенсоре) на самом рычаге КПП, поврежденной проводке, окисленных контактах или, реже, в самом блоке управления TCM. Иначе, вы либо не сможете включить передачу вообще, либо робот будет «тупить» и переключаться с дикими рывками, либо автомобиль перестанет заводиться .

**Важно:** На разных автомобилях этот датчик может называться по-разному, но суть одна: это электронный «мозг» кулисы, который сообщает блоку управления, в какую сторону вы отклонили рычаг (влево-вправо — ось X, вперед-назад — ось Y) .

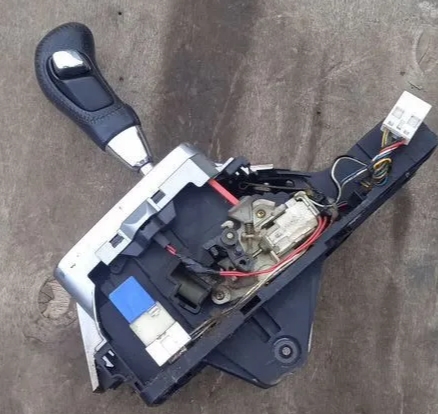

: DTC P0820 ошибка error 錯誤; DTC_P0820.jpg (136.88 КБ) 170 просмотров

На каких автомобилях чаще всего встречается P0820

Ошибка P0820 является общим (generic) кодом OBD-II, но наиболее часто она встречается на следующих автомобилях:

p0820 hyundai / p0820 kia / p0820 kia ceed — Hyundai i30, Tucson, Santa Fe; Kia Ceed, Sportage, Sorento с роботизированными коробками (DCT)
p0820 робот / p0820 робот тойота — Toyota Corolla, Auris, Yaris с роботом Multi-mode (MMT)
p0820 соренто мкпп / p0820 hyundai — Kia Sorento с механической коробкой и системой «Eco» (индикатор переключения)
ошибка p0820 santafe — Hyundai Santa Fe с роботом
Lada Vesta, XRAY — с роботизированной коробкой АМТ (на форумах жалуются на эту ошибку, особенно после короткого замыкания в проводке)
Toyota Corolla, Auris, Avensis — с роботом Multi-mode

Скорее всего, если вы видите ошибку P0820 на Lada Vesta или Hyundai i30, первое, что нужно проверить — это разъем датчика на кулисе КПП (в салоне, под кожухом рычага).

Как работает датчик X-Y и почему возникает P0820

Чтобы понять, почему возникает ошибка P0820, нужно знать, как устроен датчик X-Y на роботизированных коробках. На самом деле, это набор герконов (магнитных переключателей) или датчиков Холла, которые следят за положением рычага:

Ось Y (вертикаль/горизонталь для разных передач) — определяет, в каком ряду находится рычаг (например, ряд 1-2, ряд 3-4, ряд 5-6 или задний ход). В документации Toyota эти сигналы называются Link 1, Link 2 и т.д. .
Ось X (поперечное движение) — определяет, в какую сторону отклонили рычаг (влево/вправо) и находится ли рычаг в секторе ручного переключения «M» («+»/«-»).
Алгоритм ошибки: TCM постоянно сравнивает сигналы с нескольких датчиков. Ошибка P0820 фиксируется, когда TCM «видит» невозможную комбинацию сигналов, например: все датчики показывают «OFF» одновременно (обрыв цепи) или два конфликтующих датчика показывают «ON» одновременно (короткое замыкание) .

По документации Toyota, ошибка P0820 устанавливается, если, например, два сигнала (LSWN и LSNC) оба выключены (OFF) в течение 5 секунд — это означает, что TCM не понимает, где находится рычаг . На Lada Vesta и Hyundai это чаще всего происходит из-за того, что разъем на кулисе отошел или контакты окислились.

Можно ли продолжать движение на автомобиле или нужна эвакуация?

Этот вопрос волнует каждого водителя, столкнувшегося с ошибкой P0820.

Краткий ответ: Уровень важности ремонта — «Срочный» (Urgent) . Если автомобиль не заводится или передачи не включаются — эвакуация обязательна. Если машина едет, но ошибка висит в памяти, можно доехать до сервиса своим ходом (10-20 км), но будьте готовы к рывкам или внезапной потере передач .

Развернутый ответ:

Ситуация зависит от того, как именно проявляется неисправность:

Самое частое — автомобиль не заводится или передачи не включаются. TCM не понимает, где находится рычаг, и блокирует запуск двигателя в целях безопасности. На Lada Vesta описывали, что после короткого замыкания машина перестала реагировать на рычаг .
Не работает индикатор передачи на панели. Вы включаете, например, первую передачу, а на приборке ничего не горит (или мигает прочерк). Rev Matching, Launch Control и другие «умные» системы тоже отключаются .
Машина едет, но с рывками. TCM не может точно определить положение рычага, поэтому дергает сцеплением «как попало» или переключается с задержкой .

Однозначно нужна эвакуация, если:

Автомобиль не заводится (стартер крутит, но двигатель не запускается, или стартер вообще молчит).
Коробка не включает передачи или «выбивает» их на ходу.
Слышны металлические звуки из района рычага КПП или коробки.

Вывод: В большинстве случаев с ошибкой P0820 лучше вызвать эвакуатор, особенно если вы не уверены в своих силах. Как отмечается в технических источниках, «условия, которые привели к сохранению кода такого характера, должны быть устранены как можно скорее» .

Симптомы: как распознать проблему

Ошибка P0820 проявляется специфически. Вот основные признаки, на которые обращают внимание в отзывах :

Симптом	Описание	Частота
Не горит индикатор передачи	На приборной панели не отображается текущая передача (или мигает прочерк)	Очень часто
Не работают Rev Matching и Launch Control	Системы автоматической подгазовки и контроля запуска отключены	Характерно для Hyundai/Kia
Check Engine горит	Лампа неисправности двигателя загорается (иногда вместе с лампой трансмиссии)	Всегда
Машина не заводится	Стартер крутит, но двигатель не схватывает	Часто
Рывки при переключении	Коробка переключается с «пинками», задержками	Средняя

Один из владельцев Hyundai i30N на форуме описывал: «Иногда в дисплее не отображается текущая передача. В эти моменты Rev Matching и круиз-контроль не работают. Ошибка P0820 появляется и исчезает» .

Реальные примеры из жизни: отзывы и опыт ремонта

Пример первый: p0820 hyundai i30n — замена датчика (нейтрального положения)

Владелец Hyundai i30N с механической коробкой (но с электронным управлением Rev Matching) столкнулся с ошибкой P0820. Симптомы: периодически пропадал индикатор передачи, отключался Rev Matching и Launch Control. Диагностика показала, что проблема в датчике нейтрального положения на коробке передач. Замена датчика (нейтрального положения) за 25-40 евро и 10 минут работы решили проблему .

Как бы, на Hyundai i30N частая причина P0820 — датчик нейтрального положения на коробке, а не датчик X-Y на кулисе.

Пример второй: Lada Vesta (робот АМТ) — короткое замыкание и замена блока

Владелец Lada Vesta 2018 года с роботом АМТ столкнулся с ошибкой P0820. Симптомы: после короткого замыкания в электрике автомобиль перестал реагировать на рычаг КПП — передачи не включались, робот не работал. Диагностика показала неисправность датчика X-Y на кулисе или блока управления TCM. В сервисе после устранения КЗ и замены блока управления проблема была решена .

Пример третий: Kia Ceed (робот) — чистка разъема датчика

Владелец Kia Ceed с роботизированной коробкой DCT столкнулся с ошибкой P0820. Симптомы: периодически пропадала индикация передачи, коробка работала с рывками. При осмотре разъема датчика X-Y на кулисе КПП (под кожухом рычага) обнаружили окисленные контакты. После чистки контактов и обработки диэлектрической смазкой ошибка ушла. Стоимость — около 1 000 — 2 000 рублей.

Пошаговая диагностика P0820: от простого к сложному

Вот алгоритм, который рекомендуют специалисты . Как бы, 80% случаев ошибки P0820 — это либо окисленные контакты в разъеме датчика, либо сам датчик.

Шаг 1. Визуальный осмотр и проверка очевидного

Первым делом проверьте:

Разъем датчика X-Y на кулисе КПП — находится под декоративной накладкой рычага КПП (в салоне). Нет ли окислов, грязи, влаги, ослабших защелок, поврежденных или выпавших пинов. «Окисление контактов — частая причина» .
Проводку под кожухом рычага — нет ли перетираний, повреждений изоляции, следов попадания жидкости .
Датчик нейтрального положения на коробке (на некоторых моделях) — на Hyundai и Kia датчик может быть на самой коробке, а не на кулисе .
Предохранители — проверьте предохранители, отвечающие за питание TCM и системы управления коробкой .

Шаг 2. Считывание ошибок и Data List через сканер (ключевой шаг)

Подключите профессиональный сканер, который умеет читать live data от TCM:

Запишите все коды ошибок — P0820 часто встречается как единственный код. На Toyota также проверьте наличие других кодов, связанных с датчиками Link 1, Link 2 .
Найдите параметры датчиков положения рычага (например, «Shift Lever Position», «Link 1», «Link 2», «Neutral Switch»). Переключайте рычаг КПП по всем положениям. Показания на сканере должны меняться в соответствии с таблицей производителя .

Шаг 3. Проверка «wiggle test» (шевеление проводов)

Этот тест критически важен для поиска прерывистых неисправностей:

Подключите сканер, наблюдайте за параметрами датчика положения рычага.
Начните шевелить жгут проводов под рычагом КПП. Если показания на сканере меняются (пропадают или появляются) — проблема в контакте разъема или в проводке.

Шаг 4. Проверка целостности проводки (прозвонка мультиметром)

Если сканер показывает, что датчик не работает, проверьте проводку:

Отключите разъем TCM и разъем датчика на кулисе (или на коробке).
Проверьте цепь на обрыв: сопротивление между сигнальным проводом на разъеме датчика и соответствующим контактом TCM должно быть менее 1 Ом. Если сопротивление бесконечно — обрыв .
Проверьте на КЗ на массу: сопротивление между сигнальным проводом и массой должно быть более 10 000 Ом. Если близко к 0 — КЗ .

**Важно:** «Проверку целостности цепи всегда следует проводить при отключенном питании, чтобы не повредить измерительные приборы и электронику».

Шаг 5. Проверка самого датчика X-Y (или нейтрального положения)

Если проводка целая, подозрение падает на сам датчик:

На Hyundai i30N / Kia Ceed: датчик нейтрального положения на коробке (Neutral Position Switch). Проверьте его мультиметром: в нейтрали — замкнут (0 Ом), в любой передаче — разомкнут (бесконечность) .
На Toyota Multi-mode: датчик встроен в кулису. Проверьте его по таблице состояний контактов Link 1, Link 2 .
На Lada Vesta: датчик X-Y находится под рычагом КПП. Проверьте его сопротивление в разных положениях рычага.

Шаг 6. Проверка TCM (блока управления трансмиссией) (редко)

Если все проверки пройдены, но ошибка остается, возможно, проблема в блоке управления :

По документации Toyota, если проводка и датчик исправны, а ошибка возвращается — требуется замена TCM .
«Отказ TCM встречается редко, и неисправность должна быть обнаружена в другом месте, прежде чем какие-либо модули управления будут заменены» .
Проверьте питание и массу TCM — напряжение должно быть стабильным (12.6V).

Шаг 7. Замена датчика, ремонт проводки или TCM

В зависимости от найденной причины:

На Hyundai/Kia: замена датчика нейтрального положения (Neutral Switch). Стоимость — от 2 000 до 5 000 рублей. Работа — 10-30 минут .
На Toyota Multi-mode: замена датчика X-Y на кулисе. Стоимость — от 5 000 до 10 000 рублей.
На Lada Vesta: замена датчика X-Y или блока управления TCM. Стоимость — от 8 000 до 25 000 рублей.
Если проблема в проводке — отремонтируйте поврежденный участок, зачистите контакты. Стоимость — от 3 000 до 7 000 рублей.
Если проблема в TCM — потребуется замена или перепрошивка блока. Стоимость — от 15 000 до 45 000 рублей .

Особенности диагностики на разных марках

P0820 на Hyundai и Kia (i30, Ceed, Santa Fe)

На Hyundai и Kia p0820 hyundai и p0820 kia ceed есть несколько особенностей :

На механических коробках (МКПП) с системой Rev Matching ошибка P0820 чаще всего вызвана датчиком нейтрального положения (Neutral Switch) на коробке передач, а не датчиком на кулисе .
Симптомы: пропадает индикатор передачи, отключаются Rev Matching, Launch Control, круиз-контроль .
Диагностика: проверьте разъем датчика на коробке (сверху, под воздушным фильтром). Проверьте сопротивление датчика мультиметром.
Решение: замена датчика нейтрального положения (артикул 93860-2S000). Стоимость — от 2 000 до 5 000 рублей .

P0820 на Toyota (Corolla, Auris) с роботом Multi-mode

На Toyota p0820 робот тойота с Multi-mode есть несколько особенностей :

TCM использует сложную систему из 6 датчиков (герконов) в кулисе КПП (Link 1 — LSRC, LSWR, LSSC, LSWS, LSNC, LSWN и Link 2 — LSW-, LSW+).
Ошибка P0820 фиксируется при нелогичной комбинации сигналов (например, оба сигнала OFF или оба ON более 5-30 секунд) .
Диагностика: используйте сканер Techstream для проверки состояния каждого контакта. Сравните с таблицей в руководстве.
Решение: чаще всего — замена датчика X-Y в сборе (кулиса в сборе) или ремонт проводки .

P0820 на Lada Vesta (робот АМТ)

На Lada Vesta p0820 веста с роботом АМТ особенности :

Ошибка часто возникает после короткого замыкания или попадания влаги в разъем датчика на кулисе КПП .
Симптомы: автомобиль перестает реагировать на рычаг КПП, передачи не включаются .
Диагностика: проверьте разъем под рычагом КПП (под пластиковой накладкой) на наличие окислов и влаги.

Рекомендации в ремонте: отзывы специалистов

На основе реальных отзывов механиков и владельцев можно выделить несколько устойчивых советов.

«Самая частая ошибка при ошибке P0820 на Hyundai и Kia — датчик нейтрального положения на коробке. Не спешите с заменой TCM. Сначала проверь этот датчик мультиметром — он стоит 2000 рублей и меняется за 10 минут» .
«Всегда выполняй 'wiggle test' — шевеление жгута проводов под рычагом КПП часто выявляет проблему, которую не видно статически. На Lada Vesta проводка под накладкой часто перетирается» .
«Не игнорируй P0820, если не работает Rev Matching. Это не опасно, но неудобно. Однако если ошибка появляется постоянно — проблема прогрессирует, и может отказать вся коробка» .
«Перед заменой TCM убедись, что все другие проверки пройдены. Отказ блока — редкая причина для P0820» .

Чего делать категорически нельзя

Не игнорируйте ошибку P0820, особенно если автомобиль перестал заводиться. «Условия, которые привели к сохранению кода такого характера, должны быть устранены как можно скорее» .
Не пытайтесь «сбросить» ошибку отключением аккумулятора. Это не решит проблему. Ошибка вернется при следующем запуске двигателя. Вы также потеряете стоп-кадр, который помогает в диагностике .
Не меняйте TCM, не проверив датчик и проводку. Статистика говорит, что в 90% случаев проблема в них, а не в блоке управления .
Не заливайте WD-40 в разъем датчика на кулисе — это может повредить пластик и контакты. Используйте специальный очиститель контактов.

Таблица быстрой диагностики P0820

Симптом / проверка	Вероятная причина	Действие
Hyundai/Kia: пропадает индикатор передачи, не работает Rev Matching	Неисправен датчик нейтрального положения (Neutral Switch)	Заменить датчик (стоимость 2 000 – 5 000 руб.)
Разъем окислен, контакты зеленые (Lada Vesta)	Плохой контакт, влага	Почистить контакты, обработать смазкой
Wiggle test показывает скачки сигнала	Плохой контакт в разъеме, перетертый провод	Почистить контакты, зафиксировать разъем, отремонтировать проводку
Сопротивление датчика не в норме (0 Ом или ∞ в нейтрали)	Неисправен датчик нейтрального положения (Hyundai/Kia)	Заменить датчик
Toyota: сигналы Link 1 / Link 2 не соответствуют таблице	Неисправен датчик X-Y на кулисе	Заменить датчик (кулису в сборе)
Проводка в порядке, датчик исправен, ошибка остается	Неисправен TCM	Замена или перепрошивка TCM (стоимость 15 000 – 45 000 руб.)

Итог: как окончательно победить P0820

Ошибка P0820 — это неисправность в цепи датчика положения рычага КПП X-Y (датчик нейтрали или датчик на кулисе). Скорее всего, ремонт будет недорогим (чистка контактов или замена датчика), если действовать по алгоритму:

1. Подключили сканер и подтвердили ошибку P0820, проверили сопутствующие коды. Сохранили стоп-кадр.

2. На Hyundai/Kia: проверили датчик нейтрального положения на коробке мультиметром .

3. На Toyota: проверили сигналы Link 1 и Link 2 через сканер Techstream .

4. На Lada Vesta: осмотрели разъем под рычагом КПП на окисление .

5. Выполнили «wiggle test» — пошевелили жгут проводов под рычагом КПП, наблюдая за показаниями сканера.

6. Осмотрели разъем датчика и TCM — почистили контакты, проверили защелки.

7. Проверили сопротивление датчика мультиметром — сравнив с нормой по мануалу .

8. Если датчик неисправен — заменили его. На Hyundai/Kia — датчик нейтрального положения (от 2 000 до 5 000 руб.) .

9. Прозвонили проводку от датчика до TCM на обрыв и КЗ.

10. Если все проверки пройдены, но ошибка остается — возможна неисправность TCM .

11. После ремонта — очистили ошибки, сделали тест-драйв, проверили индикацию передач и работу Rev Matching (на Hyundai/Kia).

Если после всех этих шагов ошибка P0820 возвращается, а датчик новый, проводка целая и контакты чистые, возможно, проблема в блоке управления TCM. Здесь уже потребуется более глубокая диагностика. Иначе, если не уверены в своих силах, лучше обратиться к профессиональному специалисту.

Важно помнить: Ошибка P0820 на Hyundai i30N и Kia Ceed часто решается заменой датчика нейтрального положения на коробке . На Toyota — заменой датчика X-Y на кулисе . На Lada Vesta — чисткой контактов под рычагом КПП . Начните с простого — проверьте разъемы и выполните «wiggle test». Если ошибка уже появилась — не затягивайте с диагностикой, иначе стоимость ремонта может вырасти в разы, а трансмиссия может полностью выйти из строя. Помните: «Код P0820 должен считаться серьезным, так как он может привести к невозможности переключения передач и отказу системы управления трансмиссией» .
