Электромагнитный клапан регулировки давления: функциональное назначение и алгоритм работы в системе вариатора CVT
В системах бесступенчатых трансмиссий (CVT) управление передаточным отношением осуществляется за счёт изменения эффективных диаметров ведущего и ведомого шкивов. Ключевым исполнительным элементом здесь выступает электромагнитный клапан регулировки давления (Pressure Control Solenoid, PCS). Как бы, скорее всего, именно от его быстродействия и точности зависит плавность изменения передаточного числа и долговечность всего узла.Расположение и конструктивные особенности
Электромагнитные клапаны регулировки давления для валов ведомого и ведущего шкивов (условные позиции (1) и (2) в технической документации) установлены непосредственно на блоке гидравлических клапанов (гидроблоке). Иначе говоря, каждый шкив управляется отдельным соленоидом. Конструктивно клапан представляет собой пропорциональный регулятор с обратной связью по давлению.Типичные параметры клапанов на гидроблоке CVT:
- Тип управления: ШИМ-сигнал (широтно-импульсная модуляция) с частотой 300–500 Гц
- Диапазон рабочего давления: от 0 до 7-8 бар (зависит от модели вариатора)
- Сопротивление обмотки: обычно 5–15 Ом (при 20°C)

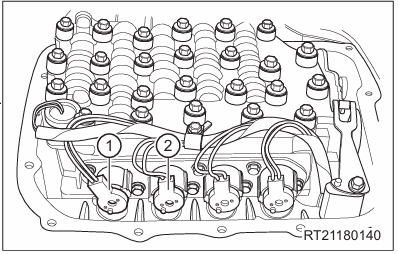

- Электромагнитный клапан регулировки давления Расположение
- el_klapan_rag_press.jpg (95.89 КБ) 808 просмотров
Сигналы управления от блока TCU
Блок управления трансмиссией (TCU) получает входные данные от трёх основных датчиков. На основании этих данных формируется выходной управляющий сигнал.| Входной сигнал | Источник | Влияние на клапан регулировки давления |
|---|---|---|
| Положение педали акселератора | Датчик APS (или электронная педаль) | Определяет требуемый крутящий момент и целевое давление зажима ремня/цепи |
| Включенная передача (P/R/N/D) | Мультиплексный вход от селектора | Блокирует или разрешает изменение передаточного отношения, иначе — активирует режим парковки |
| Скорость (входная/выходная) | Датчики частоты вращения первичного и вторичного валов | Рассчитывает фактическое передаточное отношение и ошибку регулирования |
Механизм изменения передаточного отношения вариатора
Как бы, сам процесс выглядит следующим образом:1. TCU вычисляет целевое передаточное отношение на основе карт (калибровок) крутящего момента и скорости.
2. Для ведущего шкива (ведущий вал) давление изменяется так, чтобы варьировать его эффективный диаметр. При повышении давления конусы шкива сдвигаются, выталкивая ремень наружу — передаточное число уменьшается (к повышающей передаче).
3. Для ведомого шкива (ведомый вал) электромагнитный клапан регулировки давления (2) управляет противодавлением, обеспечивая необходимое натяжение ремня.
4. Иначе говоря, система работает по принципу силового баланса: давление на ведущем шкиве задаёт передаточное отношение, а давление на ведомом — предотвращает проскальзывание ремня.
Диагностические признаки неисправности клапана регулировки давления CVT:
- Рывки или задержки при имитации переключений
- Проскальзывание вариатора (резкий рост оборотов без ускорения)
- Код ошибки P0776, P0868 или аналогичные (давление линии / соленоид)
- Аварийный режим CVT с фиксацией одного передаточного числа
