Toyota Avalon 2001 года - схема кондиционера и климат-контроля

Сообщение

Описание:

Детализированная схема системы кондиционирования и климат-контроля для Toyota Avalon 2001 модельного года. Данное руководство включает в себя полную принципиальную электрическую и компрессорную схему, спецификации на хладагент и масло, а также расположение всех компонентов. Предназначено для профессиональных авторемонтников, специалистов по системам климат-контроля и углубленной диагностики.

Ключевые компоненты в файле:

Электрическая часть: Цепь управления климат-контролем, датчики температуры, электромагнитная муфта компрессора, реле и предохранители.

Компрессорная часть: Трассировка магистралей хладагента, расположение конденсатора, испарителя, ресивера-осушителя и ТРВ (терморегулирующего клапана).

Схема вакуумных приводов и заслонок (для моделей с климат-контролем).

Таблица спецификаций: Тип и объем хладагента, тип компрессорного масла.

Файл необходим для точного диагностирования утечек хладагента, поиска электрических неисправностей, замены компонентов и корректной заправки системы.

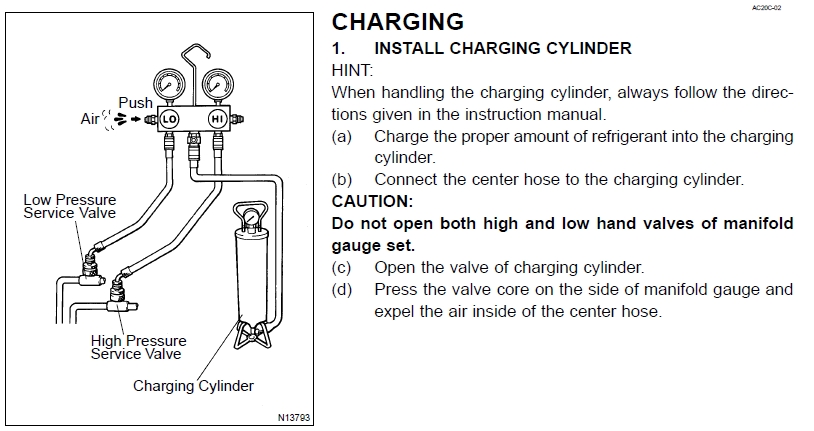

: Toyota Avalon 2001 года - схема кондиционера и климат-контроля; Screenshot_2.jpg (189.77 КБ) 59 просмотров

Air Conditioning.pdf: Toyota Avalon 2001 года - схема кондиционера и климат-контроля скачать; (1.91 МБ) 25 скачиваний
