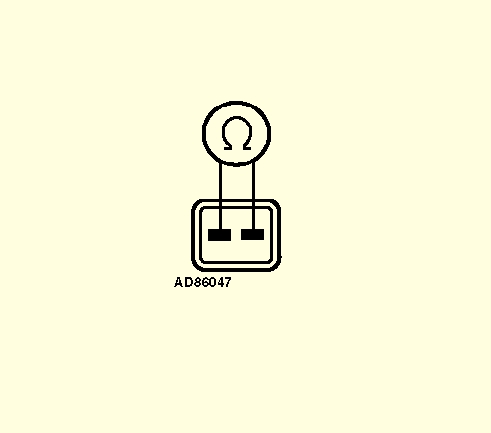

Проверка датчика положения коленвала (CKP Sensor)

Параметры сопротивления датчика положения коленвала

Клеммы	Условия измерения	Нормальное сопротивление
A-B	На отключенном датчике	200-270 Ом

Примечание:

• Датчик совмещает функцию датчика оборотов двигателя (RPM).

Дополнительные рекомендации:

• Проверьте отсутствие металлической стружки на чувствительном элементе

• Убедитесь в правильном зазоре (0.5-1.5 мм) между датчиком и зубчатым диском

• Проверьте целостность экранирующей оплетки провода

Типичные неисправности:

• Обрыв или короткое замыкание в обмотке

• Повреждение корпуса датчика

• Нарушение изоляции проводки

Двигатель Renault K4M Проверка датчика положения коленвала (CKP Sensor)


[morskoj]

Проверка датчика детонации (KS)

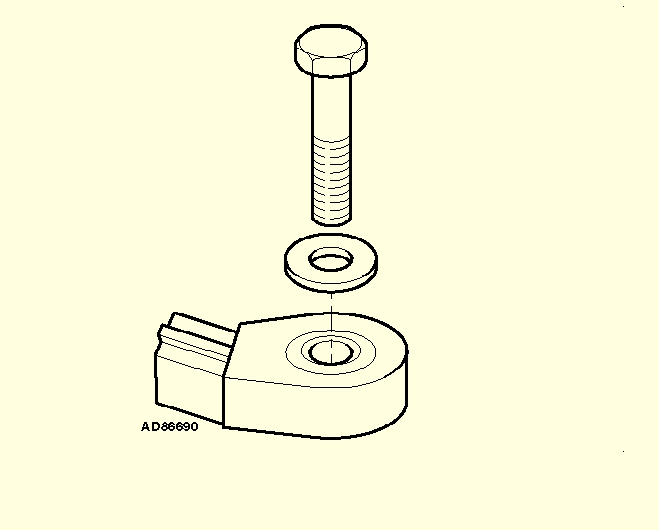

Важные параметры установки датчика детонации

Параметр	Значение	Примечание
Момент затяжки	20 Нм	24

Примечание 24:

Перед установкой убедитесь, что:

• Поверхность блока цилиндров в месте установки очищена от коррозии и загрязнений

• Контактная поверхность датчика чистая

Дополнительные рекомендации:

• Используйте динамометрический ключ для точного соблюдения момента затяжки

• Не применяйте герметики или смазки при установке

• Проверьте целостность разъема и проводки

Важно:

Неправильный момент затяжки может привести к:

• Ложным срабатываниям (при недотяжке)

• Недостаточной чувствительности (при перетяжке)

Двигатель Renault K4M Проверка датчика детонации (KS)


[morskoj]

Проверка датчика кислорода (Н02S)

Проверка сигнала датчика кислорода

Клеммы	Условия	Нормальные значения	Примечания
C-D	Холостой ход	0,1-0,9 В (колебания)	25, 26

Примечания:

• 25. Проверка сигнального напряжения

• 26. Двигатель должен быть прогрет до рабочей температуры

Двигатель Renault K4M Проверка датчика кислорода (Н02S)


Проверка нагревателя датчика кислорода

Клеммы	Условия	Нормальное сопротивление	Примечание
A-B	-	9 Ом	27

• Примечание 27: Проверка сопротивления нагревательного элемента

Двигатель Renault K4M Проверка датчика кислорода (Н02S)


Проверка напряжения питания нагревателя датчика кислорода

Клеммы	Условия	Нормальное напряжение	Примечания
A-масса	Зажигание включено	11-14 В	27, 28, 29

Примечания:

• 27. Проверка цепи нагревателя

• 28. Проверка напряжения питания

• 29. Реле управления двигателем (EC) должно быть установлено и исправно

Двигатель Renault K4M Проверка напряжения питания нагревателя датчика кислорода


Критерии оценки:

• Сигнал должен плавно колебаться между 0,1-0,9 В на прогретом двигателе

• Отклонение сопротивления нагревателя >20% требует замены датчика

• Отсутствие напряжения питания - проверить предохранители и реле

Типичные неисправности:

• Зависание сигнала (постоянно высокое/низкое напряжение)

• Обрыв нагревательного элемента

• Недостаточный нагрев датчика

[morskoj]

Диагностика клапана продувки адсорбера (EVAP)

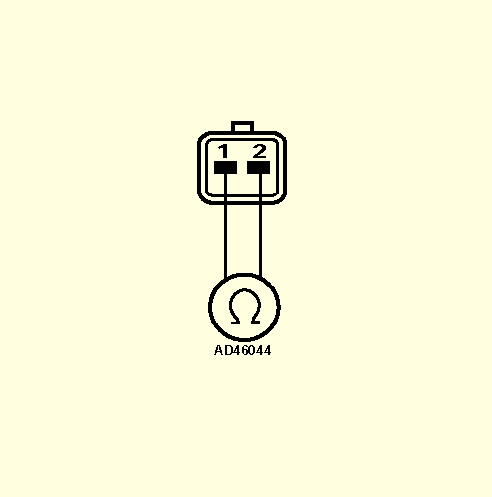

Проверка сопротивления клапана продувки адсорбера

Клеммы	Условия	Нормальное сопротивление	Примечание
1-2	-	22-30 Ом	-

Двигатель Renault K4M Проверка сопротивления клапана продувки адсорбера

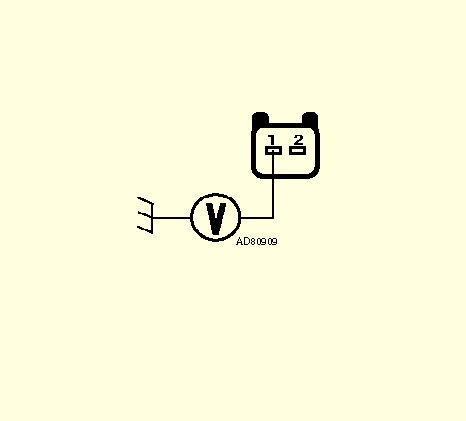

Проверка напряжения питания клапана продувки адсорбера

Клеммы	Условия	Нормальное напряжение	Примечания
1-масса	Зажигание включено	11-14 В	28, 29

Примечания:

• 28. Проверка напряжения питания

• 29. Реле управления двигателем (EC) должно быть установлено и исправно

Методика проверки:

• Отсоедините разъем клапана

• Измерьте сопротивление между клеммами 1-2

• Подключите разъем, включите зажигание

• Проверьте напряжение между клеммой 1 и массой

Двигатель Renault K4M Проверка напряжения питания клапана продувки адсорбера


Критерии оценки:

• Сопротивление вне диапазона 22-30 Ом → замена клапана

Отсутствие напряжения → проверить:

• Предохранитель цепи

• Реле управления

• Целостность проводки

Дополнительные проверки:

• Герметичность клапана в закрытом состоянии

• Отсутствие засоров в магистралях системы EVAP

• Работа клапана при активации через диагностический сканер

[morskoj]

Диагностика реле управления двигателем (EC)

Проверка напряжения питания реле управления двигателем

Клеммы	Условия	Нормальное напряжение	Примечание
D1-масса	Зажигание выключено	11-14 В	30
D3-масса	Зажигание выключено	11-14 В	-

Примечание 30:

• Проверка напряжения постоянного питания реле

Двигатель Renault K4M Проверка напряжения питания реле управления двигателем


Проверка контактов реле

Клеммы	Условия	Нормальное состояние	Примечания
30-87	Без напряжения	∞ (разомкнуто)	-
30-87	Под напряжением	0 Ом (замкнуто)	31, 32

Примечания:

• 31. Подключайте напряжение строго по схеме во избежание повреждения реле

• 32. Подача "+" на клемму B5, "-" на клемму B6

Двигатель Renault K4M Проверка напряжения питания реле управления двигателем


Методика проверки:

Питание:

• Проверить напряжение между D1/D3 и массой

Отсутствие напряжения → проверить:

• Главный предохранитель

• Целостность проводки

Исправность реле:

• Без напряжения: сопротивление 30-87 = ∞

• При подаче 12В на управляющие контакты:
  • Сопротивление 30-87 ≈ 0 Ом
  • Должен быть слышен четкий щелчок

Типичные неисправности:

• Окисление контактов

• Обрыв катушки управления

• Залипание силовых контактов

Важно:

• Используйте только оригинальные реле

• При замене соблюдайте схему подключения

[morskoj]

Диагностика реле топливного насоса (FP)

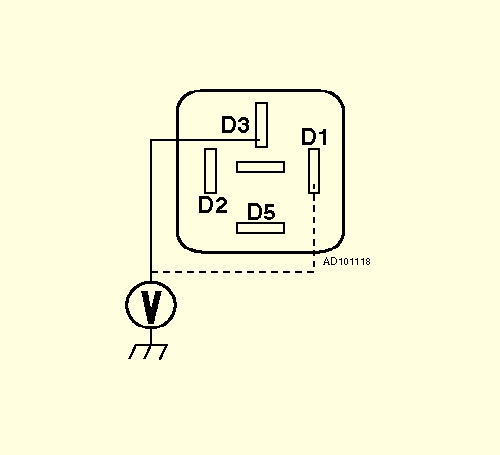

Проверка напряжения питания реле топливного насоса

леммы	Условия проверки	Нормальное значение	Примечание
D3-масса	Зажигание ВЫКЛ	11-14 В	30
D1-масса	Зажигание ВКЛ	11-14 В	-

• Примечание 30: Проверка напряжения в цепи управления

Двигатель Renault K4M Проверка напряжения питания реле топливного насоса

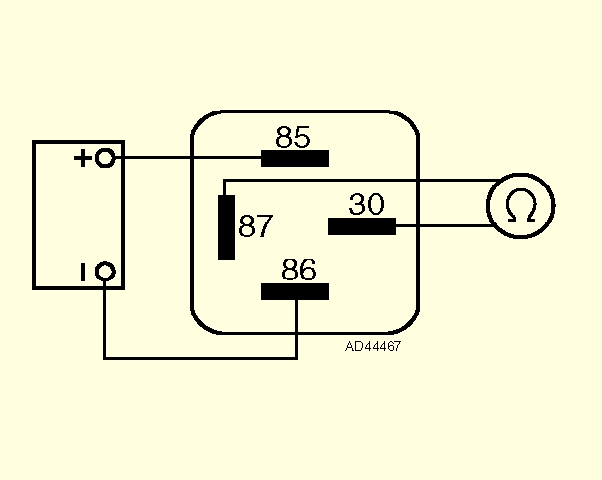

Проверка контактной группы реле топливного насоса

Клеммы	Состояние	Нормальное значение	Примечания
30-87	Без питания	∞ (разомкнуто)	-
30-87	Под напряжением	0 Ом (замкнуто)	31, 32

Примечания:

• 31. Строго соблюдайте полярность подключения

• 32. Подача "+" на клемму 85, "-" на клемму 86

Двигатель Renault K4M Проверка контактной группы реле топливного насоса


Процедура проверки:

Питание цепи управления:

При выключенном зажигании: H3-масса = 11-14В (постоянное питание)

При включенном зажигании: H1-масса = 11-14В (управляющий сигнал от ЭБУ)

Исправность реле:

При подаче 12В на клеммы 85(+) и 86(-):

• Должен раздаться четкий щелчок

• Сопротивление 30-87 ≈ 0 Ом

Без напряжения: 30-87 = ∞

Типичные проблемы:

• Отсутствие питания на H3 → проверить главный предохранитель

• Нет сигнала на H1 → диагностировать цепь управления от ЭБУ

• Залипание контактов 30-87 → замена реле

Важно:

• Перед проверкой отсоедините реле от разъема

• Используйте мультиметр для точных измерений

• Не подавайте напряжение напрямую на клеммы насоса

[morskoj]

Диагностика блока управления двигателем (ECM)

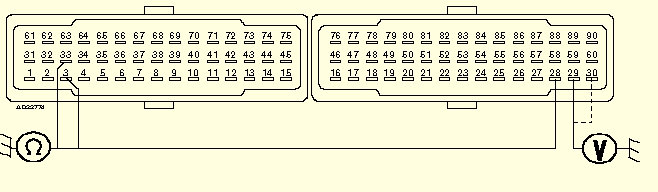

Проверка цепей питания и массы блока управления двигателем

Клемма	Условия проверки	Нормальное значение	Примечания
30-масса	Зажигание ВЫКЛ	11-14 В	30, 34
29-масса	Зажигание ВКЛ	11-14 В	-
3-масса	-	0 Ом	33
26-масса	-	0 Ом	-
33-масса	-	0 Ом	-

Примечания:

• 30. Проверка напряжения питания

• 33. Проверка цепей массы

• 34. Рекомендуется проверять контакты с тыльной стороны разъема из-за их малого размера

Двигатель Renault K4M Проверка цепей питания и массы блока управления двигателем


Методика проверки:

Питание:

Клемма 30: постоянное питание (должно быть 11-14В даже при выключенном зажигании)

Клемма 29: питание при включенном зажигании

Масса:

• Клеммы 3, 26, 33 должны иметь нулевое сопротивление с массой

Критерии оценки:

Отсутствие напряжения на клемме 30 → проверить:

• Главное реле (EC)

• Предохранитель цепи ЭБУ

• Целостность проводки

Нарушение контакта массы → проверить:

• Плотность соединений

• Отсутствие коррозии

Важно:

• Перед проверкой отсоедините разъем ЭБУ

• Используйте тонкие щупы для доступа к контактам

• Избегайте замыкания соседних контактов

[morskoj]

Диагностика датчика давления ГУР (PSP switch)

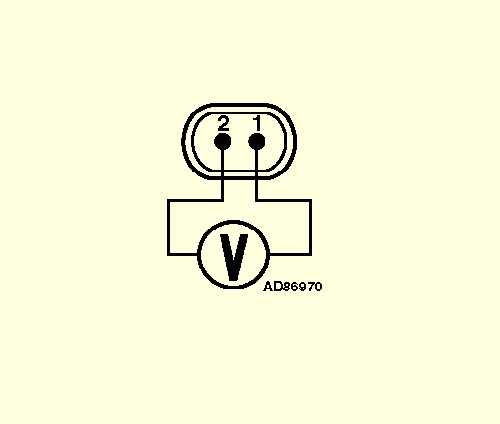

Проверка работоспособности датчика давления ГУР

Клеммы	Условия проверки	Нормальное напряжение	Примечания
1-2	Двигатель на ХХ - руль прямо	11-14 В	35
1-2	Двигатель на ХХ - поворот руля	0 В	36

Примечания:

• 35. Проверка работоспособности датчика

• 36. Проверка осуществляется при вращении рулевого колеса

Двигатель Renault K4M Проверка работоспособности датчика давления ГУР


Методика проверки:

• Запустите двигатель и дайте ему выйти на режим холостого хода

• Подключите вольтметр к клеммам 1-2 датчика

Проверьте напряжение:

При прямолинейном положении руля: ~12В

При повороте руля: падение до 0В

Критерии оценки:

• Отсутствие изменения напряжения → неисправность датчика или системы ГУР

• Постоянное 0В → возможен обрыв цепи

• Постоянное 12В → датчик не реагирует на давление

Дополнительные проверки:

• Уровень жидкости ГУР

• Состояние приводного ремня насоса ГУР

• Отсутствие утечек в системе

Важно:

• Проверку проводить на прогретом двигателе

• При повороте руля наблюдайте за плавностью изменения напряжения
