Двигатель Renault K4M Проверка топливного насоса
Проверка работоспособности
| Условия проверки | Ожидаемый результат | Примечания |
|---|
| Активация перемычкой | Работа топливного насоса | 10, 11 |
Методика проверки:

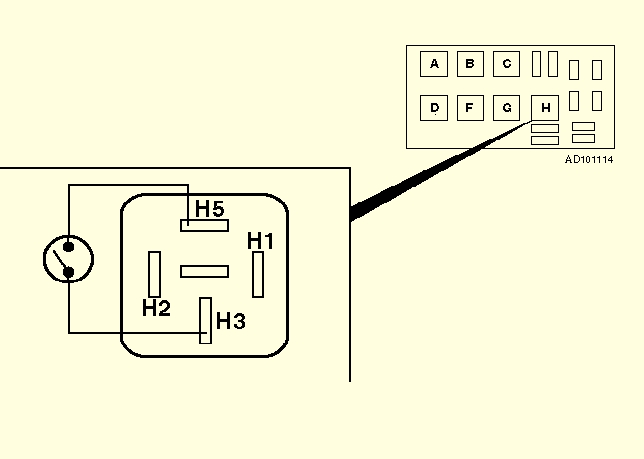

- Замкните клеммы H3 и H5 реле топливного насоса перемычкой
- При включении зажигания должен быть слышен звук работающего насоса
- Двигатель Renault K4M Проверка производительности топливного насоса
- Screenshot_9.jpg (53.19 КБ) 9124 просмотра

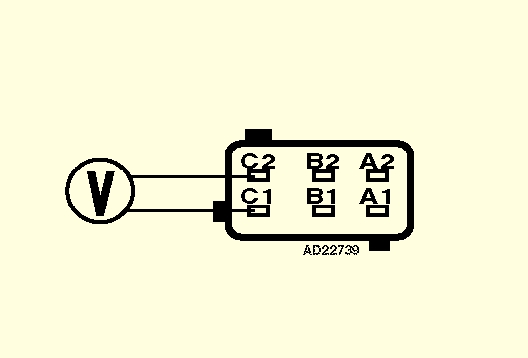

Проверка напряжения питания
| Клеммы | Условия проверки | Нормальное напряжение | Примечания |
|---|
| C1-C2 | Зажигание включено | 11-14 В | 7, 12 |
Критерии оценки:
Напряжение <11 В: проверить:
- Состояние реле топливного насоса
Отсутствие напряжения: возможен обрыв цепи
- Двигатель Renault K4M Проверка питания топливного насоса
- Screenshot_15.jpg (31.61 КБ) 9121 просмотр
Проверка производительности топливного насоса
| Давление | Условия проверки | Норма производительности | Примечания |
|---|
| 3,5±0,2 бар | Принудительная работа насоса | 0,5-0,66 л/30 сек | 3, 4, 5 |
Подготовка:
- Отсоедините топливоподающую магистраль от рампы
- Поместите конец магистрали в мерную колбу
Активация насоса:
- Замкните клеммы H3 и H5 реле топливного насоса перемычкой
- Используйте провод с выключателем для контроля
Измерение:
- Замерьте объем топлива, подаваемый за 30 секунд
- Убедитесь, что давление соответствует 3,5±0,2 бар
Критерии оценки:
Нормальная производительность: 500-660 мл за 30 секунд
Пониженная подача указывает на:
- Засорение топливного фильтра
- Проблемы в электропитании насоса
Примечание: Проверку следует проводить при:
- Исправном реле топливного насоса
- Хорошем состоянии топливных магистралей
- Достаточном уровне топлива в баке
- Двигатель Renault K4M Проверка производительности топливного насоса
- Screenshot_9.jpg (53.19 КБ) 9124 просмотра
Ключевые моменты диагностики:
Для проверки необходимо:
- Исправное реле топливного насоса
- Хороший контакт в разъемах
Дополнительные проверки:
Давление в топливной системе (норма: 3.5±0.2 бар)
- Производительность насоса (0.5-0.66 л/30 сек)
- Состояние топливного фильтра
Типичные неисправности:
- Засорение фильтра грубой очистки в баке
- Окисление контактов разъема питания
Примечание: Для точной диагностики рекомендуется использовать манометр для проверки давления в топливной рампе.
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение

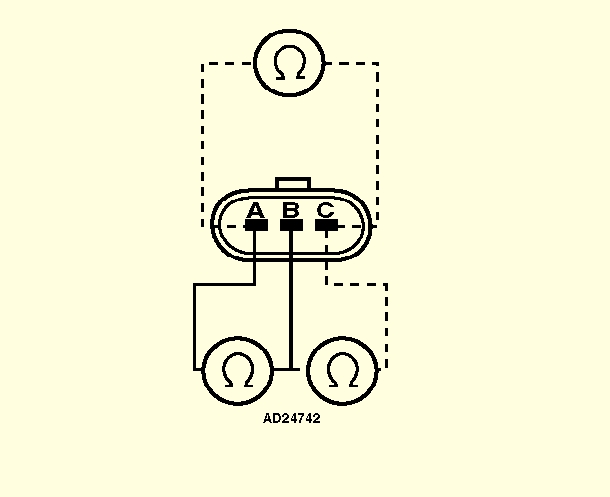

Двигатель Renault K4M Проверка датчика положения дроссельной заслонки
Внимание, не на всех модификациях двигателя К4М есть датчик дроссельной заслонки.
Проверка сопротивления датчика
| Клеммы | Состояние заслонки | Нормальное сопротивление | Примечания |
|---|
| A-B | Любое | 1250 Ом | |
| A-C | Закрыта | 1245 Ом | |
| A-C | Полностью открыта | 2230 Ом | 13, 14 |
| B-C | Закрыта | 2230 Ом | |
| B-C | Полностью открыта | 1245 Ом | 13, 14 |
Методика проверки:
- Отсоедините разъем датчика
- Проверьте сопротивление между указанными клеммами
- Медленно открывайте дроссельную заслонку, контролируя изменение сопротивления
Критерии оценки:
- Плавное изменение сопротивления без скачков
- Соответствие значений указанным параметрам
- Отсутствие "провалов" при перемещении заслонки
Примечания:
- 13. Проверку проводить при плавном перемещении заслонки
- 14. Сопротивление должно изменяться плавно, без резких скачков
Типичные неисправности:
- Обрыв или короткое замыкание в датчике
- Износ резистивного слоя (проявляется как "провалы" в показаниях)
- Нарушение контакта в разъеме
Важно: При замене ДПДЗ требуется выполнить процедуру адаптации нулевого положения через диагностическое оборудование.
- Двигатель Renault K4M Проверка датчика положения дроссельной заслонки
- Screenshot_12.jpg (53.42 КБ) 9074 просмотра
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение
Двигатель Renault K4M Диагностика датчика абсолютного давления (MAP sensor)

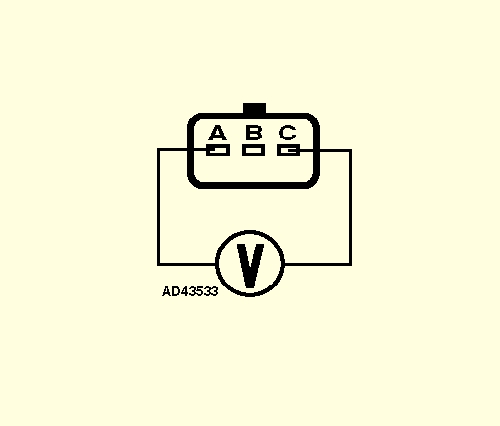

Проверка напряжения питания датчика абсолютного давления
| Клеммы | Условия | Нормальное значение | Примечание |
|---|
| A-C | Зажигание включено | 5 В ±0.5 В | 15 |
Методика проверки:
- Отсоединить разъем датчика
- Измерить напряжение между клеммами A и C
- Двигатель Renault K4M Диагностика датчика абсолютного давления (MAP sensor)
- Screenshot_13.jpg (23.69 КБ) 9073 просмотра

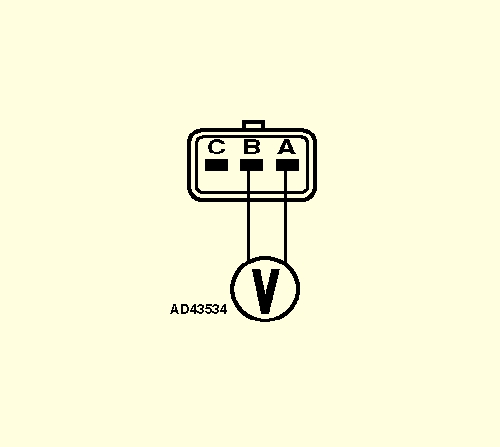

Проверка сигнального напряжения датчика абсолютного давления
| Клеммы | Режим работы | Нормальное напряжение | Примечание |
|---|
| A-B | Зажигание включено | ~4.8 В | 16 |
| A-B | Холостой ход | ~1.6 В | |
| A-B | Резкое ускорение | 1.4-5 В | |
Порядок проверки:
Контролировать напряжение при:
- Резком нажатии педали газа
- Двигатель Renault K4M Проверка сигнального напряжения датчика абсолютного давления
- Screenshot_14.jpg (23.21 КБ) 9073 просмотра
Критерии оценки:
Отклонение напряжения питания >10% → проверить:
Нестабильный сигнал → возможны:
- Засорение вакуумного шланга
- Неисправность самого датчика
Дополнительные проверки:
- Герметичность вакуумного шланга
- Отсутствие загрязнений в вакуумных каналах
- Соответствие показаний сканером реальным значениям
Примечание: Значения приведены для исправной системы при температуре ~20°C
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение

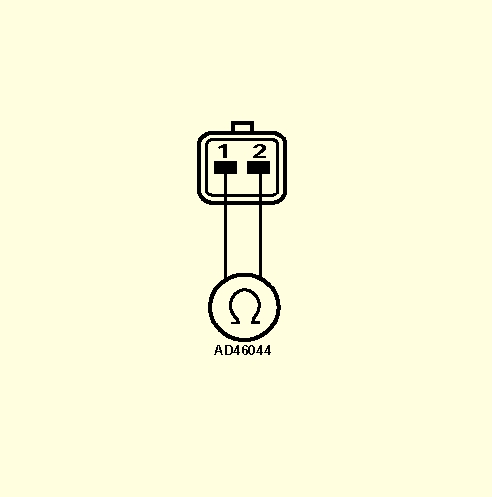

Проверка датчика температуры впускного воздуха (IAT sensor)
Таблица сопротивлений датчика температуры впускного воздуха
| Температура (°C) | Нормальное сопротивление (Ом) |
|---|
| 0 | 5290-6490 |
| 20 | 2400-2600 |
| 40 | 1070-1270 |
Методика проверки:
- Отсоедините электрический разъем датчика
- Измерьте сопротивление между клеммами 1 и 2
- Сравните показания с табличными значениями для текущей температуры воздуха
Дополнительные рекомендации:
- Для точной диагностики измерьте фактическую температуру воздуха рядом с датчиком
- Сопротивление должно плавно уменьшаться при нагреве датчика
- Проверьте целостность проводки к датчику (обрыв/КЗ)
Типичные неисправности:
- Обрыв цепи (бесконечное сопротивление)
- Короткое замыкание (сопротивление близко к 0 Ом)
- Выход за допустимый диапазон значений
- Нестабильные показания (скачки сопротивления)
Примечание: Значения приведены для оригинального датчика, у аналогов параметры могут незначительно отличаться.
- Двигатель Renault K4M Проверка датчика температуры впускного воздуха (IAT sensor)
- Screenshot_15.jpg (20.44 КБ) 9100 просмотров
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение

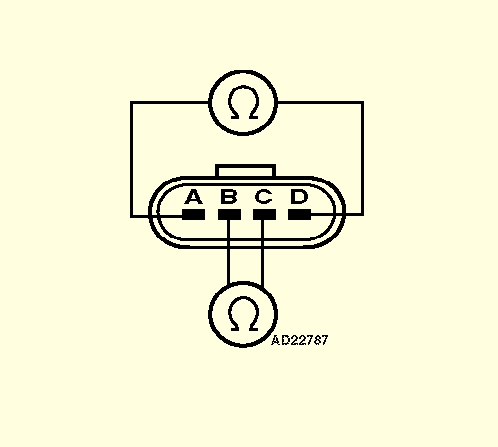

Проверка клапана холостого хода (IAC valve)
Параметры сопротивления обмоток клапана холостого хода
| Клеммы | Условия измерения | Нормальное сопротивление |
|---|
| A-D | На отключенном клапане | 50 Ом ±10% |
| B-C | На отключенном клапане | 50 Ом ±10% |
Методика диагностики:
- Отсоедините электрический разъем клапана
- Измерьте сопротивление между указанными клеммами
- Проверьте плавность хода штока клапана (ручное перемещение)
Критерии оценки:
Допустимое отклонение: ±5 Ом от номинала
- Разница между обмотками не должна превышать 2 Ом
- Бесконечное сопротивление указывает на обрыв обмотки
- Нулевое сопротивление - короткое замыкание
Дополнительные проверки:
- Напряжение питания (12В при включенном зажигании)
- Чистка воздушного канала клапана
- Проверка работы через диагностический сканер
- Важно! После чистки клапана требуется выполнить процедуру адаптации холостого хода.
- Двигатель Renault K4M Проверка клапана холостого хода (IAC valve)
- Screenshot_16.jpg (38.53 КБ) 9096 просмотров
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение
Диагностика катушки зажигания

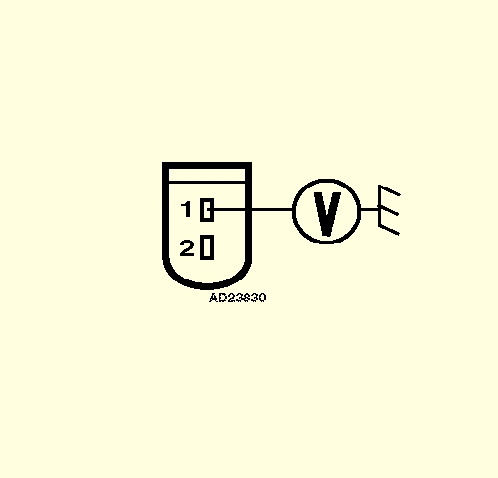

Проверка напряжения питания катушки зажигания
| Параметр | Условия проверки | Нормальное значение |
|---|
| Клемма 1-масса | Зажигание включено | 11-14 В |
Примечания:
- 17. Проверка напряжения питания
- 22. Реле топливного насоса (FP) должно быть установлено и исправно
- Двигатель Renault K4M катушки зажигания
- Screenshot_17.jpg (23 КБ) 9090 просмотров

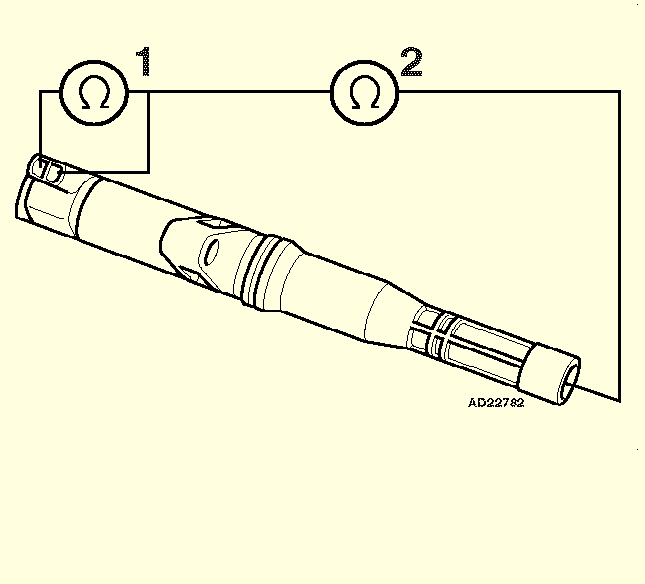

Проверка сопротивлений катушки зажигания
| Клеммы | Проверяемый параметр | Нормативное значение | Производитель |
|---|
| 1-2 | Сопротивление первичной обмотки | 0,5 Ом | - |
| 2-HT | Сопротивление вторичной обмотки | 5800-8500 Ом | Nippondenso |
| 2-HT | Сопротивление вторичной обмотки | 9000-12500 Ом | Sagem |
Примечания:
- 18. Проверка первичного сопротивления
- 19. Проверка вторичного сопротивления
- 20. Значения для катушек Nippondenso
- 21. Значения для катушек Sagem
- Двигатель Renault K4M катушки зажигания
- Screenshot_18.jpg (80.99 КБ) 9090 просмотров
Критерии оценки:
- Отклонение >15% от нормы → замена катушки
- Наличие пробоя (видимые трещины, следы дуги)
- Равномерность искрообразования на всех цилиндрах
Дополнительные проверки:
- Состояние высоковольтных проводов
- Качество контактов в разъемах
- Отсутствие коррозии на клеммах
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение

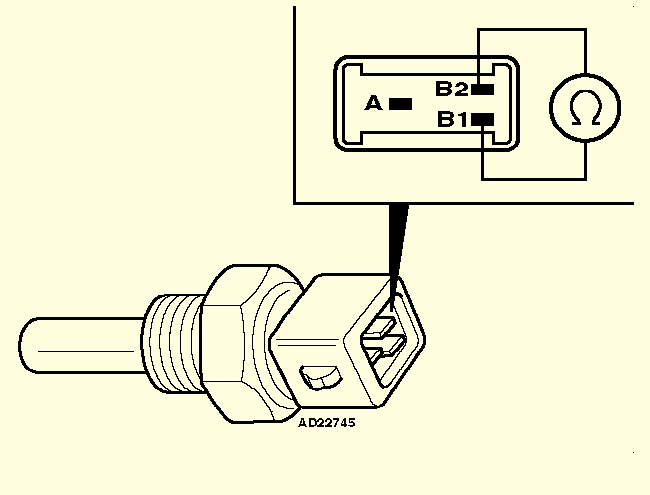

Проверка датчика температуры охлаждающей жидкости (ECT Sensor)
Таблица сопротивлений датчика температуры охлаждающей жидкости
| Температура (°C) | Нормальное сопротивление (Ом) |
|---|
| 20 | 3060-4045 |
| 40 | 1315-1600 |
| 80 | 300-370 |
| 90 | 210-270 |
Методика проверки:
- Отсоедините разъем датчика
- Измерьте сопротивление между клеммами B1 и B2
- Сравните показания с табличными значениями для текущей температуры ОЖ
Дополнительно:
- При холодном двигателе (20°C) сопротивление должно быть максимальным
- При прогреве до рабочей температуры (90°C) - минимальным
- Проверьте целостность проводки к датчику
- Двигатель Renault K4M Проверка датчика температуры охлаждающей жидкости (ECT Sensor)
- Screenshot_19.jpg (78.33 КБ) 9086 просмотров
