Сообщение

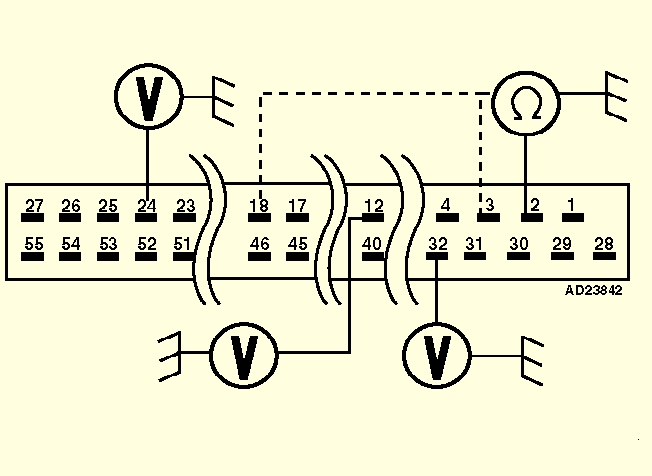

Диагностика электронного блока управления двигателем (ECM)
Проверка питающих напряжений
| Технические параметры | Условия | Напряжение |
|---|
| Клемма 32 и масса | Зажигание OFF | Напряжение АКБ |
| Клемма 24 и масса | Зажигание ON | Напряжение АКБ |
Особенности проверки:
- Внимание! Контакты разъёма ЭБУ имеют малый размер - используйте специальные щупы
- Не отсоединяйте разъёмы блока во время проверки
Порядок диагностики:
- Обеспечьте доступ к задней части разъёма ЭБУ
Проверьте напряжение между клеммой 32 и массой:
- Должно соответствовать напряжению АКБ
Проверьте напряжение между клеммой 24 и массой:
- Должно соответствовать напряжению АКБ
Действия при отклонениях:
- Проверьте соответствующие предохранители
- Проверьте целостность проводки
- Убедитесь в исправности реле питания ЭБУ
- Двигатель Renault K7M Диагностика электронного блока управления двигателем (ECM)
- Screenshot_35.jpg (110.92 КБ) 3613 просмотров
Проверка цепей массы
| Клеммы | Сопротивление |
|---|
| 2 и масса | 0 Ом |
| 3 и масса | 0 Ом |
| 16 и масса | 0 Ом |
Методика проверки:
Измерьте сопротивление между указанными клеммами разъёма и массой:
- Должно быть близко к 0 Ом
- Любое значительное сопротивление указывает на плохой контакт массы
Критические моменты:
- Используйте точный омметр
- Проверьте надёжность контактов в разъёме
- Убедитесь в отсутствии коррозии на клеммах
- Проверьте целостность проводов массы
Дополнительные рекомендации:
- Перед проверкой снимите клемму с АКБ
- Используйте антистатический браслет при работе с ЭБУ
- Визуально осмотрите разъёмы на предмет повреждений
При обнаружении проблем с питанием проверьте:
Типичные симптомы проблем с ЭБУ:
- Самопроизвольная остановка двигателя
- Нестабильная работа на холостом ходу
- Множественные ошибки в памяти ЭБУ
- Отказ различных систем двигателя
- Двигатель Renault K7M Диагностика электронного блока управления двигателем (ECM)
- Screenshot_35.jpg (110.92 КБ) 3613 просмотров
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение

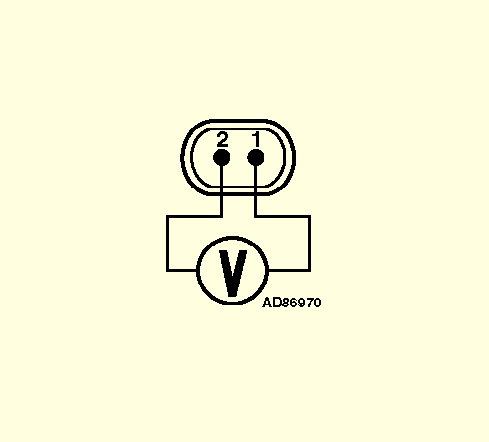

Проверка датчика давления гидроусилителя руля (PSP switch)
Диагностика работы
| Технические параметры | Состояние рулевого колеса | Напряжение |
|---|
| Клеммы 1 & 2 | Прямолинейное движение | 5 В |
| Клеммы 1 & 2 | В процессе поворота | 0 В |
Пошаговая инструкция по проверке:
Подготовка:
- Убедитесь, что зажигание выключено
- Найдите разъём датчика давления ГУР (не отсоединяйте его)
- Подготовьте мультиметр для измерения напряжения
Проверка напряжения:
- Дайте поработать на холостом ходу
- Подключите щупы мультиметра к клеммам 1 и 2 разъёма датчика
Зафиксируйте показания:
- При прямом положении руля - должно быть ~5 В
- При повороте руля - должно падать до 0 В
Динамическая проверка:
- Попросите помощника поворачивать руль
- Контролируйте изменение напряжения в реальном времени
- Реакция должна быть мгновенной при начале поворота
Критерии исправности:
- Чёткое переключение между 5 В и 0 В
- Отсутствие "плавающих" значений
- Мгновенная реакция на поворот руля
- Отсутствие ложных срабатываний
Возможные неисправности и их симптомы:
Постоянное напряжение 5 В:
- Проблемы с золотниковым механизмом
Постоянное напряжение 0 В:
- Короткое замыкание в проводке
- Механическая поломка датчика
- Неправильная установка датчика
Нестабильные показания:
- Попадание воздуха в систему ГУР
Дополнительные рекомендации:
- Проверьте уровень жидкости ГУР перед диагностикой
- Убедитесь в отсутствии утечек в системе
- При замене датчика используйте новое уплотнительное кольцо
- После замены прокачайте систему (поворачивайте руль от упора до упора при работающем двигателе)
Важно: Неправильная работа датчика может привести к:
- Увеличению усилия на руле
- Неравномерному усилию при повороте
- Повышенной нагрузке на насос ГУР
- Увеличению расхода топлива
- Двигатель Renault K7M Проверка датчика давления гидроусилителя руля (PSP switch)
- Screenshot_36.jpg (27.13 КБ) 3612 просмотров
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение

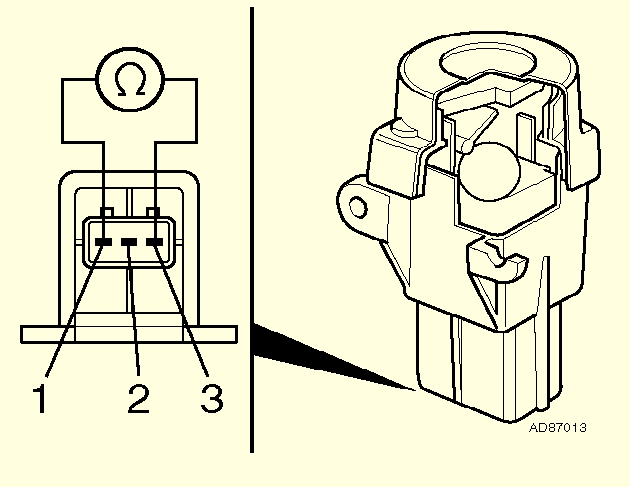

Проверка аварийного топливного выключателя (IFS switch)
Методика проверки
| Технические параметры | Состояние | Сопротивление |
|---|
| Клеммы 1 & 3 | Кнопка отжата | ∞ (обрыв) |
| Клеммы 1 & 3 | Кнопка нажата | 0 (замыкание) |
Пошаговая инструкция диагностики:
Подготовка:
- Отсоедините электрический разъём выключателя
- Демонтируйте устройство с места установки
Тестирование механизма:
- Легко постучите по корпусу выключателя (имитация удара)
Проверьте сопротивление между клеммами 1 и 3:
- В нормальном состоянии - должно быть ∞
- После удара - должно оставаться ∞ (не должно срабатывать без причины)
Проверка ручного сброса:
Измерьте сопротивление:
- При нажатой кнопке - должно быть 0 Ом
- После отпускания - должно вернуться к ∞
Установка:
- Верните выключатель на место
- Нажмите кнопку сброса до щелчка
Критерии исправности:
- Чёткое срабатывание только при нажатии кнопки
- Отсутствие самопроизвольных замыканий
- Надёжный возврат в исходное положение
- Отсутствие коррозии на контактах
Возможные неисправности:
Постоянное замыкание:
Отсутствие реакции на нажатие:
- Обрыв внутренних соединений
Самопроизвольное срабатывание:
- Износ пружинного механизма
- Повреждение инерционного элемента
- Вибрационная чувствительность
Дополнительные рекомендации:
- Проверьте состояние проводки к выключателю
- Убедитесь в отсутствии коррозии в разъёме
- При замене используйте оригинальные компоненты
- После аварийного срабатывания всегда проверяйте систему на герметичность
Важно: Этот выключатель является важным элементом безопасности:
- Срабатывает при авариях (ударах)
- Препятствует утечке топлива
- Требует ручного сброса после активации
- Не подлежит ремонту - только замена при неисправности
- Двигатель Renault K7M Проверка аварийного топливного выключателя (IFS switch)
- Screenshot_38.jpg (118.24 КБ) 3610 просмотров
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение

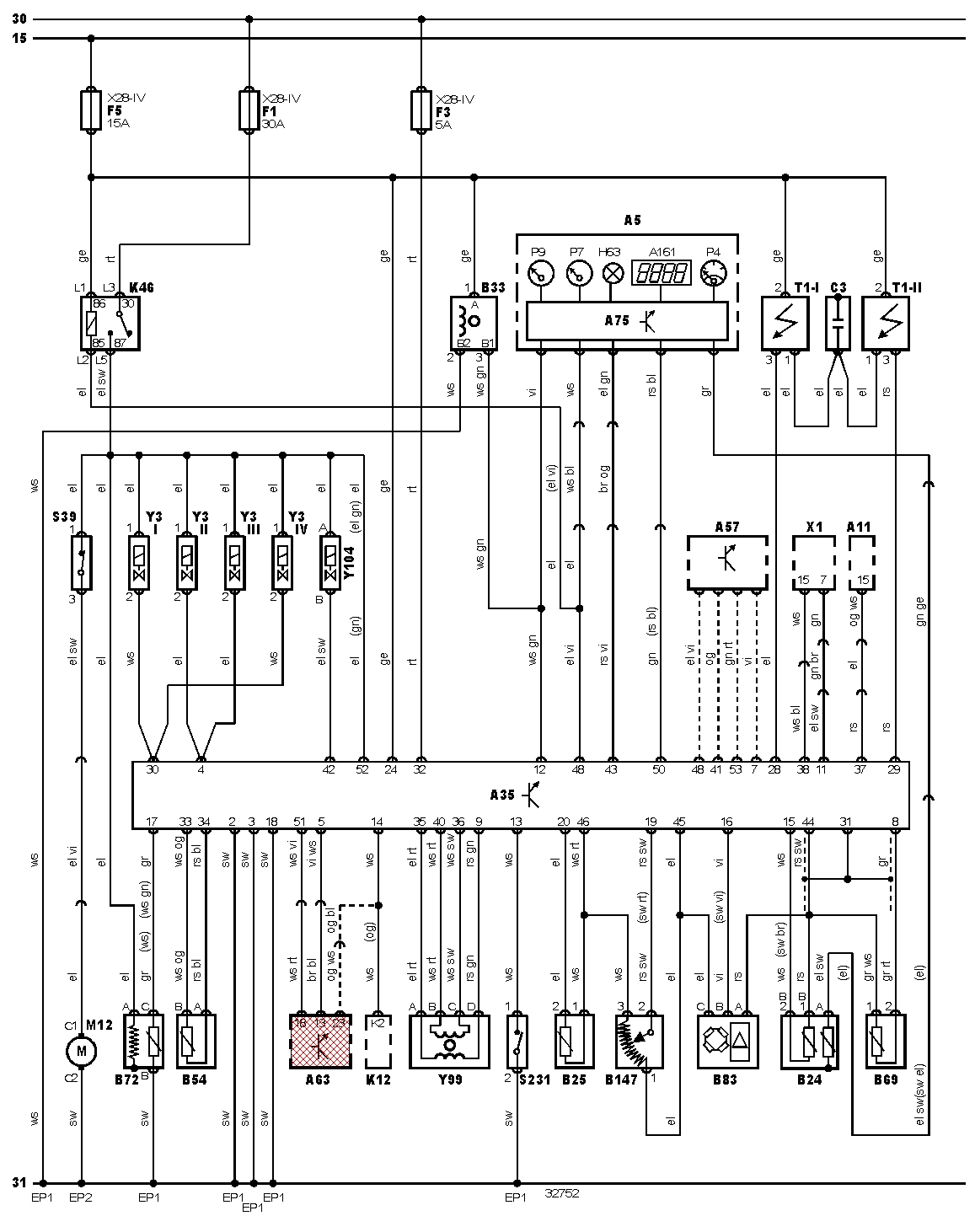

K7M Схема управления двигателем
- K7M Схема управления двигателем
- Screenshot_40.jpg (449.14 КБ) 3531 просмотр
Обозначение элементов на схеме
Сигналы
- 15 Плюс от замка зажигания - Положение ON
Модули
- 403 Модуль управления климат-контролем
Датчики
- B54 Датчик положения коленвала (ДПКВ)
- B24 Датчик температуры охлаждающей жидкости (ДТОЖ)
- B72 Датчик кислорода с подогревом (ДК)
- B26 Датчик температуры всасываемого воздуха (ДТВВ)
- B69 Датчик детонации (ДД)
- B83 Датчик абсолютного давления (ДАД)
- B147 Датчик положения дроссельной заслонки (ДПДЗ)
- B33 Датчик скорости автомобиля (ДСА)
Выключатели - Концевенки
- S39Аварийный топливный выключатель
Панели и блоки
- A161Цифровая приборная панель
- A35 Блок управления двигателем (ЭБУ)
- A75 Модуль управления приборной панелью
- A11 Многофункциональный модуль управления
- A57 Модуль управления АКПП (TCM)
Разъёмы
- X1 Диагностический разъём (OBD)
Реле
- K46 Реле управления двигателем
- K12 Реле вентилятора охлаждения двигателя
Указатели
- P4 Указатель температуры охлаждающей жидкости
- H63 Лампа неисправности двигателя (Check Engine)
Клапаны
- Y99 Клапан холостого хода (КХХ)
- Y104 Клапан продувки адсорбера EVAP
Прочее
